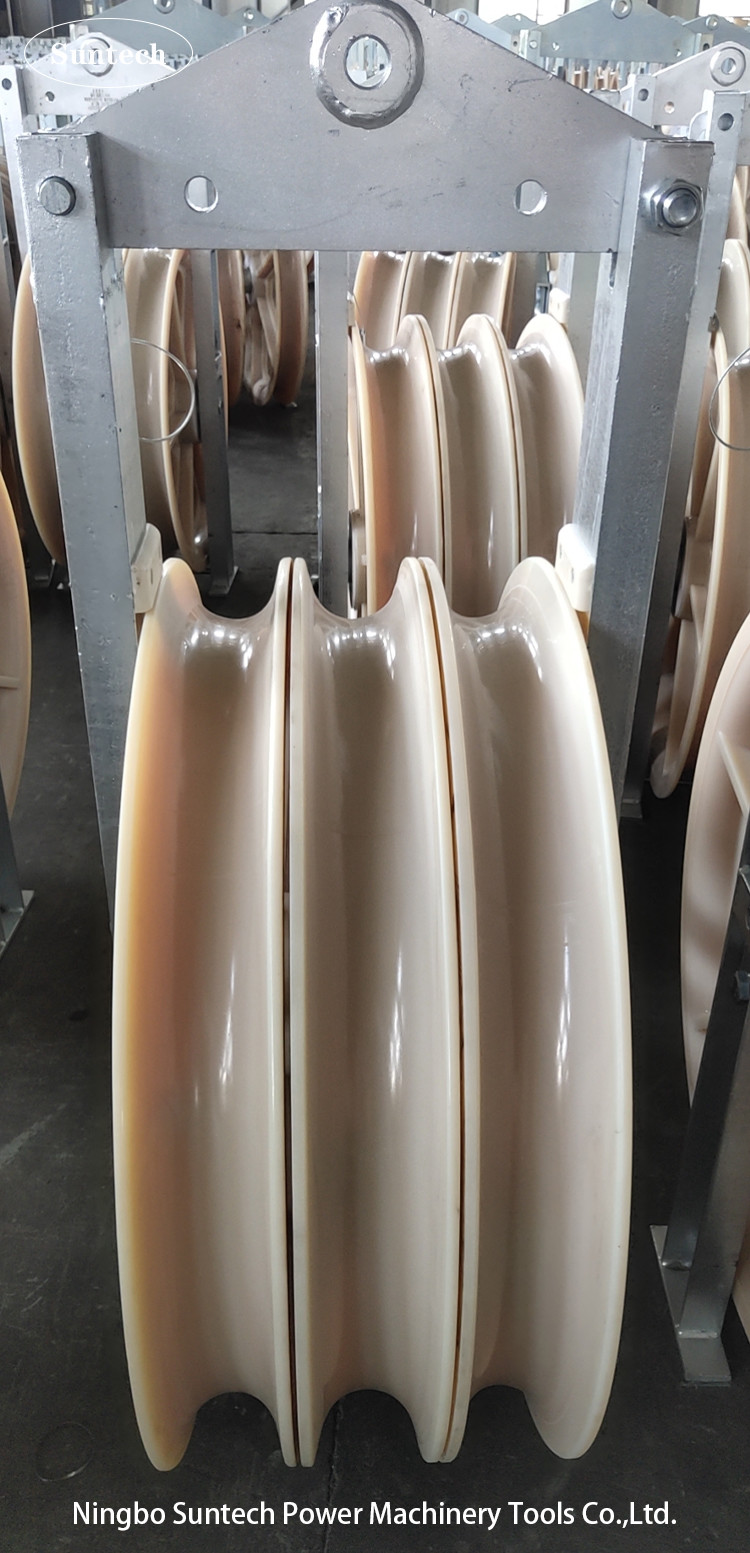

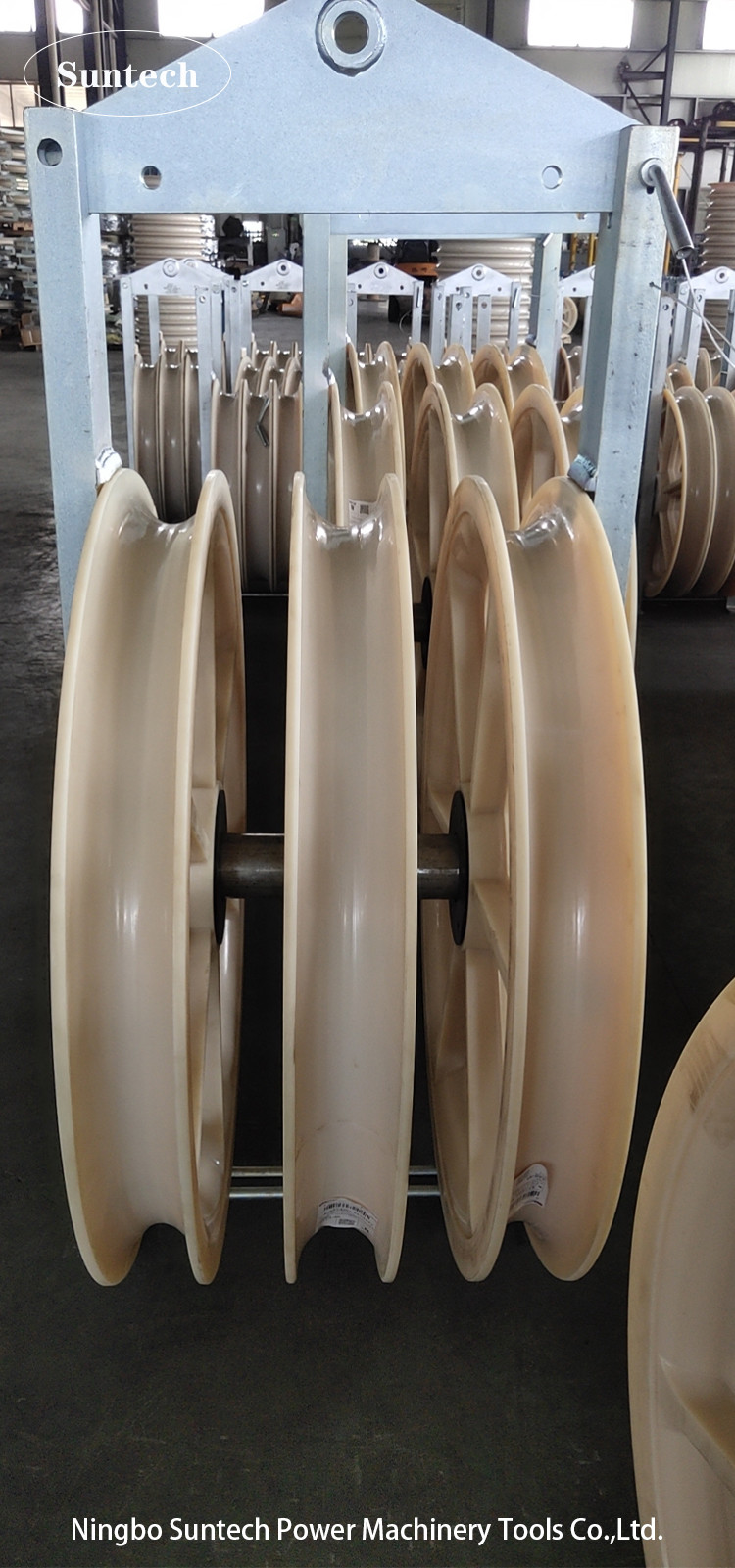

400 Kv transmissielijn die een katrolblok van 660 mm nylon vastbindt
660 MM Bovengrondse geleider rijgblokken worden gebruikt voor bovengrondse transmissielijngeleider of OPGW-stringing.
De schijf is gemaakt van een aluminiumlegering bekleed met neopreen of hoogwaardig MC-nylon.
660 mm bovengrondse transmissielijngeleider rijgenblokken
| Item nr. |
Model |
ACSR-maatbereik
(mm²)
|
Werklast
(KN)
|
Gewicht (kg) |
Materiaal schijf |
| 10121 |
SHD660 |
400-500 |
20 |
30 |
Aluminium profiel |
| 10124 |
SHDN660 |
400-500 |
20 |
24 |
MC-Nylon |
| 10122 |
SHS660 |
400-500 |
40 |
106 |
Centrale staal- of nylonschijf, zijschijf
Aluminium gevoerd met neopreen
|
| 10125 |
SHSLN660 |
400-500 |
40 |
92 |
| 10127 |
SHSQN660 |
400-500 |
40 |
76 |
MC-Nylon |
| 10123 |
SHW660 |
400-500 |
60 |
150 |
Aluminiumlegering bekleed met neopreen |
| 10126 |
SHWLN660 |
400-500 |
60 |
120 |
| 10128 |
SHWQN660 |
400-500 |
60 |
110 |
MC-Nylon |
| 10129 |
SHQZ660 |
400-500 |
80 |
260 |
Centraal staal, geleiderschijf nylon of
aluminium profiel
|
| 10130 |
SHQ660A |
400-500 |
80 |
190
|
Toepassing: Het is geschikt voor het rijgen van enkele, twee of drie, vier gestrande aluminium en ACSR-geleiders op raaklijnen.
Door de groef kunnen knelhulzen, draaikoppelingen en trekkabelverbinders worden gevoerd.
De katrolschijf is gemaakt van een aluminiumlegering of nylon met hoge sterkte.
De schijf van aluminiumlegering van 508 x 75 mm kan worden bekleed met neopreen.
Opmerking:
1. Haakbevestiging, ronde oogbevestiging en trekhaakbevestiging zijn optioneel, gelieve dit bij bestelling te specificeren.Op verzoek kunnen aangepaste blokken worden geleverd.
De gegevens in het model betekenen de buitendiameter van katrolschijf X breedte van katrolschijf (mm).
2. Alle schijven zijn op kogellagers gemonteerd.Het frame van blokken is gemaakt van gegalvaniseerd staal.
Bovengrondse transmissielijn Grote diameter rijgblokken
| Item nr. |
Model |
Aantal schoven |
Nominale belasting
(KN)
|
Diameter van Groef/
Dirigent Grootte
|
Gewicht (kg) |
Materiaal |
Buitendia./ breedte
Van Schoof
|
| 10101 |
SHD-508x75 |
1 |
20 |
Φ408 mm /
ACSR400 mm²
|
22.5 |
Aluminium |
Φ508 mm / 75 mm
|
| 10102 |
SHS-508x75 |
3 |
40 |
86 |
Centraal schijfstaal |
| 10103 |
SHW-508x75 |
5 |
60 |
108 |
| 10104 |
SHDN-508x75 |
1 |
20 |
18.5 |
Nylon |
| 10105 |
SHSLN-508x75 |
3 |
40 |
51.5 |
Centrale schijf nylon |
| 10106 |
SHWLN-508x75 |
5 |
60 |
91,5 |
| 10107 |
SHSQN-508x75 |
3 |
40 |
60 |
Nylon |
| 10108 |
SHWQN-508x75 |
5 |
60 |
75 |
| 10121 |
SHD-660x100 |
1 |
20 |
Φ560 mm /
ACSR400 - 500 mm²
|
30 |
Aluminium |
Φ830 mm / 110 mm
|
| 10122 |
SHS-660x100 |
3 |
40 |
106 |
Centraal schijfstaal |
| 10123 |
SHW-660x100 |
5 |
60 |
136 |
| 10124 |
SHDN-660x100 |
1 |
20 |
20 |
Nylon |
| 10125 |
SHSN-660x100 |
3 |
40 |
92 |
Centrale schijf nylon |
| 10126 |
SHWN-660x100 |
5 |
60 |
120 |
| 10127 |
SHSQN-660x100 |
3 |
40 |
85 |
Nylon |
| 10128 |
SHWQN-660x100 |
5 |
60 |
100 |
| 10141 |
SHDN-822x110 |
1 |
30 |
Φ710 mm /
ACSR500 - 630 mm²
|
25 |
Nylon |
Φ916 mm / 110 mm
|
| 10142 |
SHSQN-822x110 |
3 |
60 |
130 |
Centrale schijf nylon |
| 10143 |
SHWQN-822x110 |
5 |
90 |
180 |
| 10144 |
SHSQN-822x110 |
3 |
60 |
100 |
Nylon |
| 10145 |
SHWQN-822x110 |
5 |
90 |
130 |
| 10151 |
SHDN-916x110 |
1 |
50 |
Φ800 mm /
ACSR720 - 800 mm²
|
45 |
Nylon |
|
| 10152 |
SHSQN-916x110 |
3 |
80 |
140 |
| 10153 |
SHWQN-916x110 |
5 |
150 |
235 |
Toepassing: Het is geschikt om vastgelopen aluminium en ACSR-leiders op raaklijnstructuren te rijgen.Compressiehulzen, draaikoppelingen,
en trekkoordverbinders kunnen door de groef gaan.De katrolschijf is gemaakt van een aluminiumlegering of nylon met hoge sterkte.De grote maat 508mm,
660 mm schijf van aluminiumlegering kan worden bekleed met neopreen.De grote maat 660 mm, 822 mm, 916 mm,
1040 mm nylon schijf kan worden gevoerd met neopreen.
