Plaats van herkomst: | Ningbo, China |
Merknaam: | Suntech |
Certificering: | ISO |
Modelnummer: | FZ (R) N21-40.5 |
Min. bestelaantal: | 1 REEKS |
---|---|
Prijs: | Negotiation |
Verpakking Details: | Het uitvoeren Gevallen |
Levertijd: | 25-30 dagen na betaling |
Betalingscondities: | L/C, T/T, Western Union, MoneyGram |
Levering vermogen: | 6000pcs per maand |
naam: | De Schakelaar van de wisselstroomlading | Hoogte: | Onder 1000M |
---|---|---|---|
Omgevingstemperatuur: | -40℃-+40℃ | Gebruik: | Elektroplaats |
Hoog licht: | De Onderbrekingsschakelaar van de afstandsbediening Vacuümlading,40.5KV de vacuümschakelaar van de Ladingsonderbreking,40.5KV de binnenschakelaar van de Ladingsonderbreking |

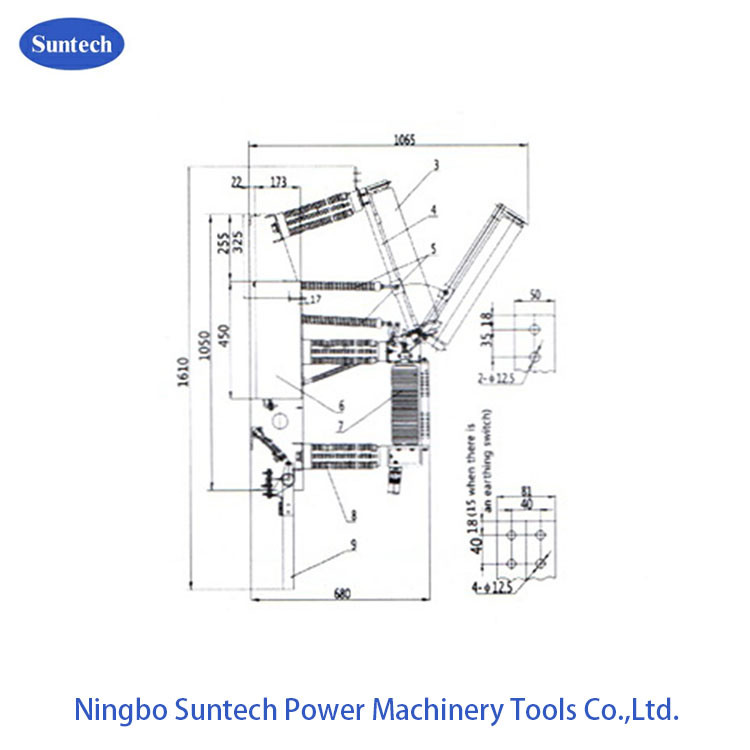

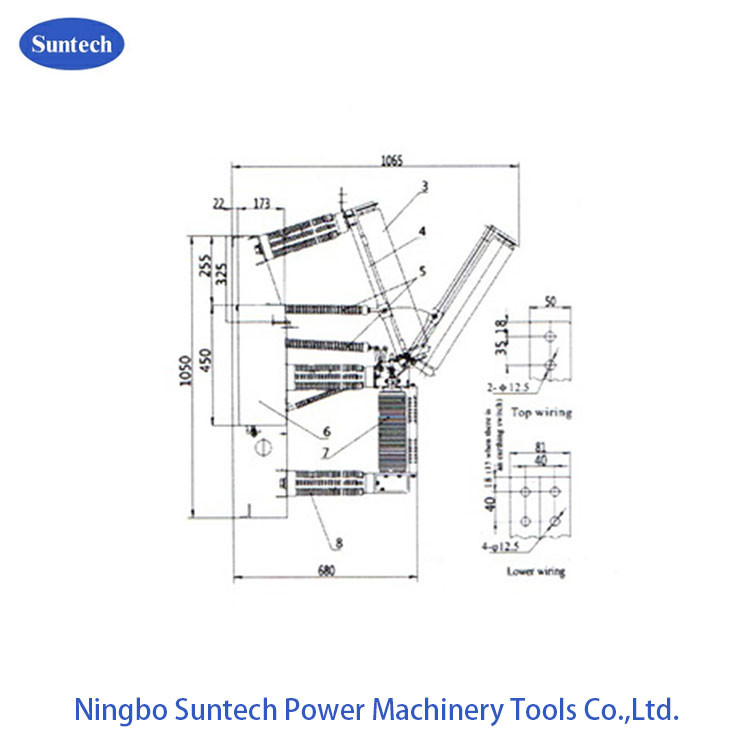

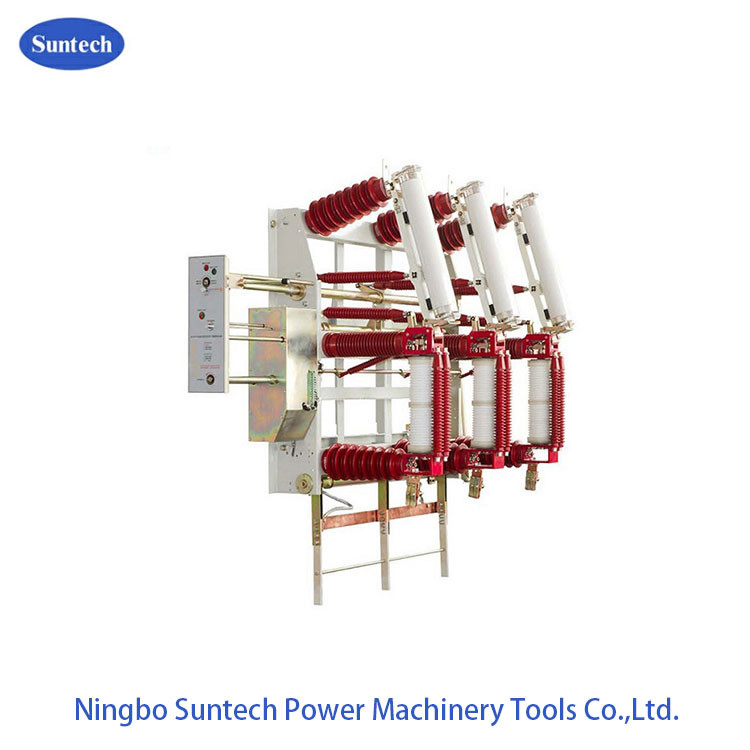

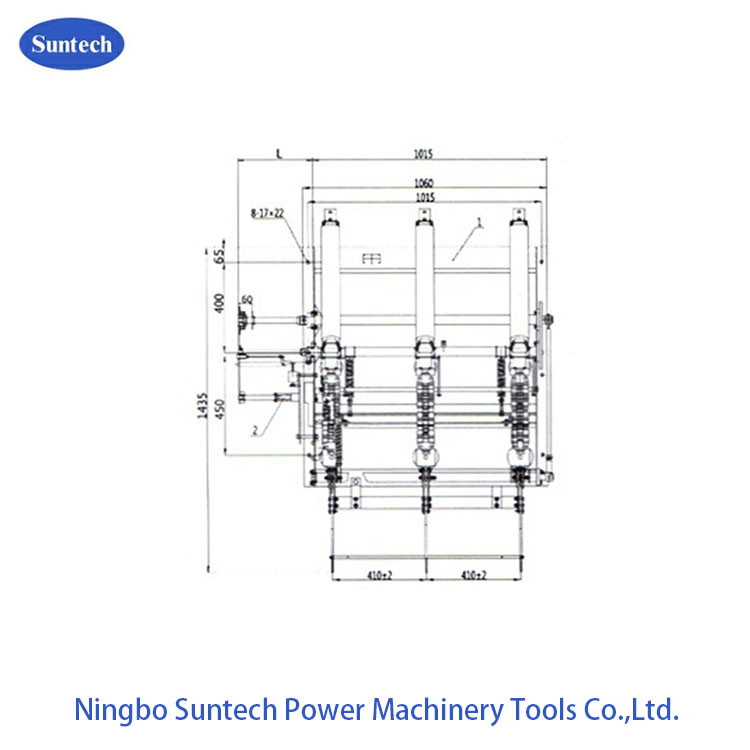

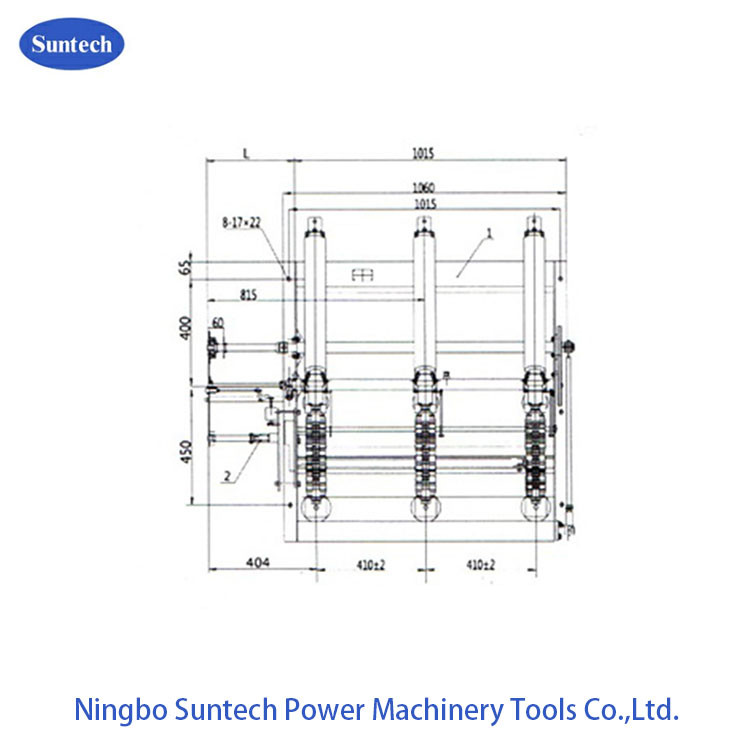

40.5KV AC van de afstandsbedieninghoogspanning de Binnen Vacuümschakelaar van de Ladingsonderbreking
FZ de ladings de schakelaar-zekering van N21-40.5D binnenac (van R) vacuümcombinatie met hoog voltage („combinatie“ voor plotseling) wordt gebruikt in machtssystemen met een AC frequentie van 50 Herz en een nominale spanning van 40,5 kV om ladingsstromen te breken, stromen te overbelasten en stromen kort te sluiten. Het is in het bijzonder op de plaatsen van toepassing die vaak-in werking gestelde controle, bescherming voor olievrij, onderhoud-vrij, en de voedingeenheden van het ringsnetwerk en eindvoedingtransformatoren vergen.
De combinatie wordt gekenmerkt door grote brekende capaciteit, hoge veiligheid en stabiliteit, het lange elektroleven, steun voor frequente verrichting, minder onderhoud, enz. Het heeft een duidelijk het isoleren hiaat, een het aanaarden schakelaar met het maken van vermogen, elektrisch de lenteactuator en een afstandsbedieningvermogen.
1.1 technische parameters
ltem | Eenheid | Referentiewaarde | |
Nominale spanning | kV | 40.5 | |
Geschatte frequentie | Herz | 50 | |
Geschatte maximumstroom van de zekering | A | 63 | |
Isolatieniveau | 1min-de macht-frequentie weerstaat voltage | kV | Het vacuümhiaat, interpole, pool-aan-grond: 95; het isoleren van hiaat: 110 |
De bliksemimpuls weerstaat voltage | kV | Het vacuümhiaat, interpole, pool-aan-grond: 185; het isoleren van hiaat: 215 | |
De geschatte piek weerstaat stroom | Ka | 50 | |
4s schatte van korte duur weerstaat stroom | Ka | 20 | |
Geschatte brekende stroom van de actieve lading | A | 1250 | |
Geschatte closed-loop brekende stroom | A | 1250 | |
Geschatte brekende stroom van kabel tijdens last | A | 21 | |
Geschatte kort:sluiten brekende stroom | Ka | 31.5 | |
Geschatte overdrachtstroom | A | 1200 | |
Zekeringsmodel | XRNT3A-40.5/Δ-31.5 | ||
Outputenergie van de zekeringsstriker | J | 2-5 | |
Geschatte kort:sluiten die huidig maken | Ka | 80 (verwachte piekwaarde) | |
De geschatte piek weerstaat stroom van de het aanaarden schakelaar | Ka | 50 | |
4s schatte van korte duur weerstaat stroom van de het aanaarden schakelaar | Ka | 20 | |
Nominale spanning (gelijkstroom of AC) van de hulpkring | V | 220; 110 | |
Het mechanische leven | Cycli | 10000 |
1.2 technische parameters van de vacuümladingsschakelaar
Punt | Eenheid | Referentiewaarde |
Gap van contacten | mm | 17±1 |
Compressiereis van de contactlente | mm | 4±1 |
Gemiddelde makende snelheid | m/s | 0.6±0.2 |
Gemiddelde brekende snelheid (hiaat: 6mm) | m/s | 1.5±0.2 |
Brekende tijd | Mej. | ≤60 |
Het niet-synchrone maken/breken van contacten van de drie fasen | Mej. | ≤2 |
Sprongtijd in contact het maken | Mej. | ≤3 |
Afstand tussen levende delen en gemalen afstand | mm | ≥300 |
Kringsweerstand tussen de hogere en lagere steunen | μΩ | ≤80 |
Productnormen |
1. GB 16926 - van 1997 alternatingcurrent ladings schakelaar-zekering combinaties Met hoog voltage 2. CEI 60420 alteratingcurrent ladings schakelaar-zekering combinaties Met hoog voltage |
Omringende voorwaarde |
1. De hoogte: onder 1000M. 2. De omgevingstemperatuur: -40℃-+40℃. 3. De relatieve vochtigheid van lucht: monthly≤90%, daily≤95%. |
