Plaats van herkomst: | China |
Merknaam: | Suntech |
Certificering: | ISO |
Modelnummer: | Staaltoren |
Min. bestelaantal: | 1 toren |
---|---|
Prijs: | Get the latest prices |
Verpakking Details: | Uitgevoerde Containers |
Levertijd: | 35 dagen na storting |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 100000 Metrische ton/Metrische tonnen per Jaar |
Naam: | Roostertoren | Material Type: | Steel Q355/Q255 |
---|---|---|---|
Usage: | Steel Transmission Tower | Toepassing: | De Toren van de transmissielijn |
Voltagerang: | 10KV aan 800KV | Wind Speed: | 120KM/H |
Hoog licht: | 230kv de Torens van het roosterstaal,ASTM123 de Torens van het roosterstaal,400kv de Toren van de transmissielijn |

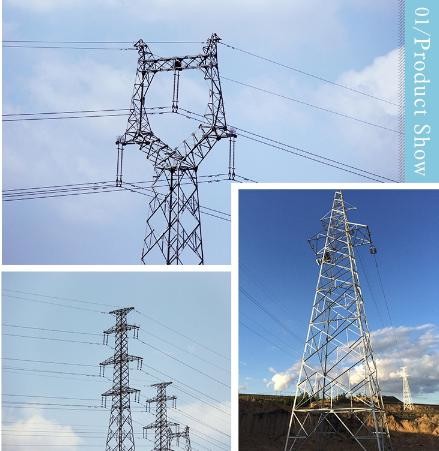

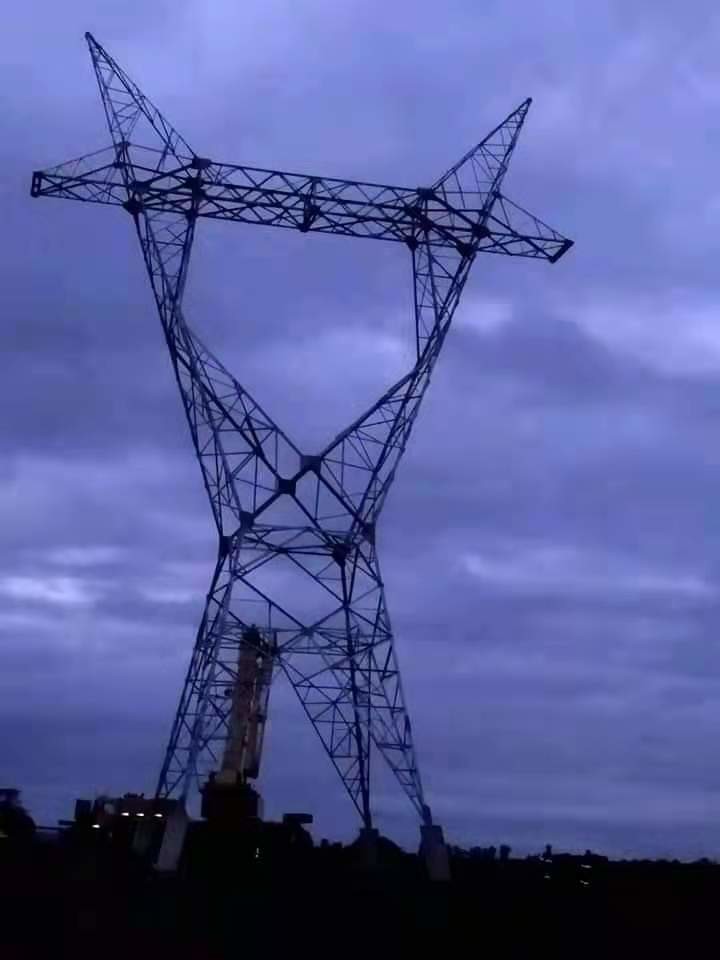

Van het het Roosterstaal van ASTM123 230kv de Torens de Lucht 400 Kv Toren van de Transmissielijn
Snel Detail:
Lucht 400 kv van elektromachts230kv torens van het de torenstaal van de transmissielijn elektrische pool 30m
PRODUCTOMSCHRIJVING
Lucht 400 kv van elektromachts230kv torens van het de torenstaal van de transmissielijn elektrische pool 30m | |
Specificaties:
De producteigenschappen:
Aangezien het traditionele materiaal van de transmissielijn, de toren van het Hoekstaal het wijd gebruikte gebied heeft, is de kenmerken van de ontwerpcode, de ambacht rijp, bij verschillende afstanden, toont het verschillende voltageniveau de voordelen en de algemene toepasselijkheid
Het ontwerp van de lijntoren van de Machtstransmissie hangt af van, type van leider en aarde-Draad, windstreek, afwijkingshoek en materiële specificatie. Deze torens zijn gegalvaniseerd om het staal tegen corrosie te beschermen. De galvaniserende deklaagdikte hangt van de weersomstandigheden af bij de plaats van toren.
Staalkwaliteiten
Hoekstaal: Chinees staal Q345B, welk zelfde aan ASTM A572 GR50
Ander Web, het vastbinden en niet spanningsplaat en hoekstaal: Chinese Q2230B, welk zelfde aan ASTM A36
Platen: Chinees staal Q345B, welk zelfde aan ASTM A572 GR50
Bouten: Chinese rang 6,8 en 8,8, welke gelijkaardig aan ASTM A394
A) de Afmeting en de tolerantie voor hoek zijn volgens GB/T1591-1994
B) Hete onderdompelingsgalvanisatie overeenkomstig GB/T 13912-2002, welke gelijkaardig aan ASTM A 123
C) het lassen zal prestaties overeenkomstig de norm van AWS D1.1 of CWB-zijn
Voltage: Het materiaal van de machtstransmissie/de elektrische rang van de het Hoekstaaltoren van de transmissielijn: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Hier is het vervaardigingsproces voor onze transmissietoren; nochtans, moeten beide partijen alle tekeningen bespreken en alle winkeltekeningen, technische beschrijving bevestigen, en die norm om in overeenstemming te zijn. Vóór massaproduktie, moeten wij ontvingen allen ondertekenden goedgekeurde winkeltekeningen en technische documenten van onze cliënt.
Onze Vervaardiging zal in strikte die overeenstemming met detailtekeningen zijn door de Contractant worden en door de Ingenieur worden goedgekeurd voorbereid die. De vervaardiging zal na de goedkeuring van de de winkelassemblage en tests beginnen.
Het scheren | A: Het scheren en het snijden zullen zorgvuldig worden uitgevoerd en alle gedeelten van het werk dat aan mening na voltooiing zal worden blootgesteld zullen keurig worden gebeëindigd. Zullen de manueel geleide scherpe toortsen niet gebruikt worden. B: Alle materiële meer dan 13 (of 12) mm zullen dik de koude gezaagde of besnoeiing van de machinevlam zijn. C: Het bebouwen of het scheren zal voor materiële dikte van 13 mm worden toegestaan of minder. Het vlamknipsel van hoog opbrengststaal zal door licht zijn voorafgegaan voorverwarmt verrichting door de scherpe vlam meer dan het te snijden deel over te gaan. Alle flame-cut randen zullen gemalen schoon zijn. |
Het buigen | Ons bedrijf owaned het buigen machince. Frether meer, kunnen wij de torens met het hete buigen of koude vervaardigen die volgens de eisen van de cliënt buigen. |
Lassen | Geen lassen zal worden gedaan tenzij de voorafgaande goedkeuring is verkregen uit de Ingenieur. Het lassen zal niet toegestaan worden op de punten van de torengehechtheid voor leider, schilddraad, isolatie of bijbehorende assemblage of steunen |
Sub-slaat | Alle gaten in structureel staal minder dan 10 mm-dikte kunnen aan hoogtepunt worden geslagen - rangschik tenzij anders vermeld op de goedgekeurde Tekeningen. De gaten op de Tekeningen zoals geboorde gaten en alle gaten in structureel staal 10 mm of meer in dikte en spanningsleden van dwars-wapens worden getoond dat zullen worden geboord of worden sub-geslagen en worden uitgeboord. Alle gaten zullen schone besnoeiing en zonder gescheurde of haveloze randen zijn. Alle bramen als gevolg van het uitboren of het boren zullen worden verwijderd. Alle gaten zullen aan het lid cilindrisch en loodrecht zijn. Waar nodig om vervorming van de gaten te vermijden, zullen de gaten dicht bij de punten van krommingen na het buigen worden gemaakt. |
Ponsen | Voor ponsen aan hoogtepunt - rangschik, zal de diameter van de stempel 1,0 mm groter dan de nominale diameter van de bout zijn, en de diameter van de matrijs zal niet 1.5mm meer dan groter dan de diameter van de stempel zijn. Voor sub-slaat, zal de diameter van de stempel 4 mm kleiner dan de nominale diameter van de bout zijn, en de diameter van de matrijs zal niet meer dan 2 mm groter dan de diameter van de stempel zijn. Sub-slaat voor het uitgeboorde werk zal zijn dusdanig dat na het uitboren van geen stempel de oppervlakte in de periferie van het gat zal verschijnen |
Gatengrootte | Waar de gaten worden uitgeboord of geboord, zal de diameter van het gebeëindigde gat niet groter dan de nominale diameter van de bout plus 1,0 mm zijn. |
Het galvaniseren | Al die materiaal zijn zal hot-dip na vervaardiging overeenkomstig de recentste revisie van de Specificatie A 123 wordt gegalvaniseerd van GB/T 13912-2002 of ASTM-. Het materiaal dat wegens naakte vlekken zijn verworpen of andere deklaagtekorten of zullen ontdaan worden van en re-gegalvaniseerd, of de niet beklede gebieden zullen recoated door een goedgekeurde methode. Alle platen en vormen die door het galvaniserende proces zijn scheefgetrokken zullen worden rechtgemaakt door re-rolled of wordt gedrukt. Het materiaal zal niet gehamerd worden of op een manier anders rechtgemaakt die de beschermende deklaag zal verwonden. De goedkeuring zal van de Ingenieur worden beveiligd als het galvaniseren buiten de installatie van de Contractant wordt gedaan. Al gegalvaniseerd staalwerk zal tegen witte opslagvlek worden beschermd door een goedgekeurde oplossingsbehandeling te gebruiken die onmiddellijk het galvaniseren volgen. |
Verpakking | Ons product zal in verscheidene bundels worden ingepakt het waarvan gewicht MT 2~3 of volgens uw vereiste is. |
Hete onderdompeling het galvaniseren |
Norm | Staal thickness/mm |
Beteken met een laag bedekkend thickness/μm |
Metaal Element |
Inhoud |
Pool-schachten, kruis arms&bolted toebehoren |
ASTM A123/ A123M-15 ZOALS NZS 4680 |
>6 | 85 | Mn | 0.25%-0.40% |
<3-6> | 70 | ||||
1.5-3 | 55 | Cu | <0> | ||
<1> | 55 | ||||
Bouten, nuts&washers | GB/T 5267.3-2008 | ___ | ≥ 54 | P | <0> |
(ISO 10684-2004) | |||||
Stichtingsbouten |
ASTM A153/ A153M-09 |
___ | ≥ 54 | S | <0> |
