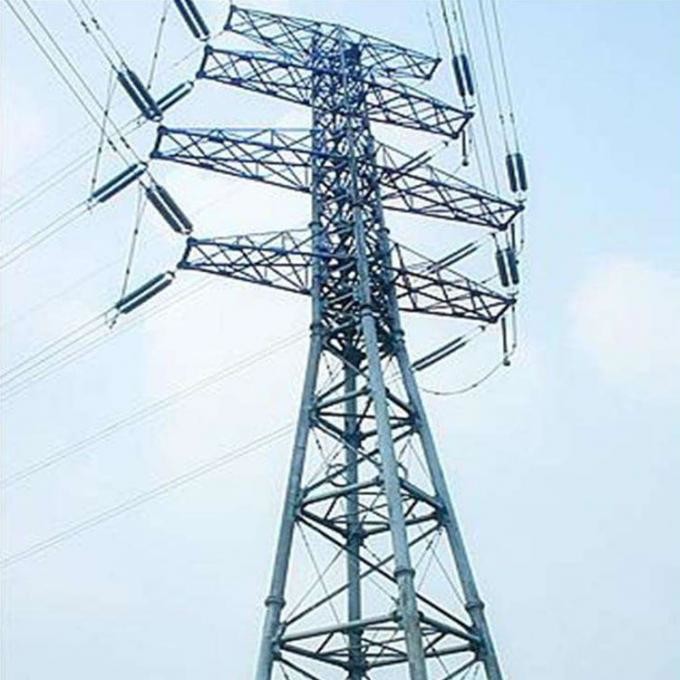

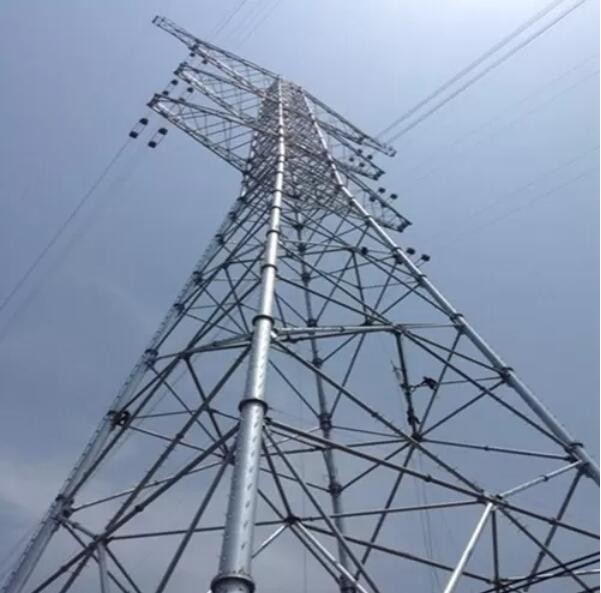

Transmissielijn Gegalvaniseerd Staal Q355/Q255 Guy Wire Tower

Transmissielijn Gegalvaniseerd Staal Q355/Q255 Guy Wire Tower

  • Transmissielijn Gegalvaniseerd Staal Q355/Q255 Guy Wire Tower
  • Transmissielijn Gegalvaniseerd Staal Q355/Q255 Guy Wire Tower
Transmissielijn Gegalvaniseerd Staal Q355/Q255 Guy Wire Tower
Productdetails:
Plaats van herkomst: China
Merknaam: Suntech
Certificering: ISO
Modelnummer: Staal Tubulaire Toren
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 toren
Prijs: Get the newest prices
Verpakking Details: Uitgevoerde Containers
Levertijd: 35 dagen na storting
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 80000 Metrische ton/Metrische tonnen per Jaar
Contact
Gedetailleerde productomschrijving
Productnaam: De Toren van het telecommunicatiestaal Punt: De Toren van draadguyed
Materiaal: Staal Q355/Q255 Oppervlakte: Hete Gegalvaniseerd of Onderdompeling die schilderen
Gebruik: De toren van de microgolftransmissie Toepassing: Telecommunicatiemast
Hoog licht:

Q255 Guy Wire Tower

,

Q355 Guy Wire Tower

,

De gegalvaniseerde Toren van Staalguyed

Gegalvaniseerd het Staalrooster Tubulair Guy Wire Guyed Tower van de transmissielijn Mast

De de torenstructuur van de staalbuis heeft relatieve technische en economische voordelen, en is geschikt voor transmissietorens die grote ladingen dragen.



Toepassingen:

In China, zijn de profielen van de staalpijp ook gebruikt in 500kV-dubbel-kringstorens en vier-pas torens op dezelfde toren, die zijn goede prestaties en voordelen tonen. De de torenstructuur is van de staalpijp goed ontwikkeld in lijnen met verschillende voltageniveaus toe te schrijven aan zijn opmerkelijke dwarsdoorsnedestijfheid, goede kenmerken van de dwarsdoorsnedekracht, eenvoudige kracht, en mooie verschijning. Vooral in groot-spanwijdtestructuren en stedelijke de torenstructuren van het machtsnet.



Specificaties:

Van het het Staaltoren & Hulpkantoor van de transmissielijn de beschrijving van Structuurgoederen en belangrijke parameters

Nr. Beschrijving Gedetailleerde Specificatie en Belangrijke ontwerpparameters
1 Ontwerpcode

1. Chinese Nationale Norm:

a. Technische Verordening 5154-2002 van DL/T van Ontwerp voor Toren en Pool-Structuren van Luchttransmissielijn

b. Technische Verordening 5219-2005 van DL/T voor het Ontwerpen van Stichting van Luchttransmissielijn

2. Amerikaanse Norm:

a. Het Ontwerp van ASCE 10-97-2000 van de Van tralies voorzien Structuren van de Staaltransmissie

b. ACI 318-02 Bouwverordeningseis ten aanzien van Structuurbeton

2 Ontwerpsoftware TEVREDEN en lidstaten Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD enz.
3 Ontwerplading Vanaf vereiste en specificatie door Cliënten wereldwijd.
4 Ladingstest/vernietigende test Wij kunnen het door Overheidsinstantie schikken als het noodzakelijk is en de kosten van dergelijk soort test zijn gescheiden van de toren tarifering.
5 Voltage 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV-Transmissielijn
6 Hot-dip galvanisatie ISO 1461-2009, ASTM A123
7 Staalkwaliteit

1. Laag legerings structureel staal met hoge weerstand: Q420B wat met ASTM Gr60 gelijkwaardig is

2. Laag legerings structureel staal met hoge weerstand: Q355B wat met ASTM Gr50 of S355JR gelijkwaardig is

3. Koolstof Structureel Staal: Q235B wat met ASTM A36 of S235JR gelijkwaardig is

8 Bouten en Noten ISO hoofdzakelijk 898 rang 6,8 en 8,8 bouten voor zowel Chinees, de norm van ISO als DIN-
9 Torentype Hoekige Torens, Tubulaire Torens, Guyed-Mast, Monopole Toren
10 Torentype Opschortingstoren, Spanningstoren, Dode Toren, Hulpkantoorstructuur
11 Garantie Torenstructuren: 30 jaar
12 Terugkeerperiode 50 jaar
13 Vervoer Wij zijn zeer dicht aan de grootste haven in de wereld die ons voordeel voor overzees vervoer is.
14 Kwaliteitscontrole

Volg het systeem van ISO 9001 en strikt QC inspectie voor grondstof, de test van de prototypeassemblage, galvanisatietest en pre-shipment inspectie voor de zowel hoeveelheid als de kwaliteit

Wij behandelen eerst de kwaliteit en 100%-inspectieverhouding.



Transmissielijn Gegalvaniseerd Staal Q355/Q255 Guy Wire Tower 0



De toren van de staalbuis is een traditioneel superieur product van onze fabriek. Vooral heeft het zelf ontwikkelde multi-station systeem van de flensverwerking beduidend de precisie van geometrische tolerantie voor elk het werkstuk verbeterd. Dank aan zulk een proces, werd de 190m hoge van het de kruisingsstaal van Huangpu grote de buistoren geschat als nationaal kwaliteitsproject. Onze fabriek wordt voorzien van geavanceerd materiaal zoals 2400 ton buigende machines, lijnsnijmachines, de machines van het steeklassen, en CNC plasmasnijmachines. Met dit materiaal, kan het gelijk-diameterbuizen en kegelvormige buizen in veelhoek en ronde vorm produceren. De CNC machine van het steeklassen kan éénmalig afgietsel van steeklassen voor staalbuis realiseren en de lassenlijn kan dubbel-grootteafgietsel door enig lassen bereiken. Onze fabriek is hoogst bevestigd voor zijn productiecapaciteit en productkwaliteit.

Leden van de staal weerstaan de tubulaire toren lage winddruk, grote dwarsdoorsnede buigende starheid, eenvoudige structuur, en duidelijke krachttransmissie, die volledig spel aan de het lagerprestaties van het materiaal kunnen geven. Enerzijds, kan het het gewicht van de toren verminderen en de stichtingskracht verminderen; anderzijds, kan het helpen om uitersten te verhogen. Capaciteit om zich tegen natuurrampen in de omstandigheden te verzetten. Wanneer de sterkte en stabiliteitsberekeningsvereisten worden voldaan aan, kan het gebruik van een toren van de staalpijp met een vrij kleine coëfficiënt van de het lichaamsvorm van de winddruk de windlading op het torenlichaam beduidend verminderen.



Voltage: Het materiaal van de machtstransmissie/elektrische van de het Hoekstaaltoren van de transmissielijn het staal tubulaire toren

Voltagerang: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV

Productieproces

Hier is het vervaardigingsproces voor onze transmissietoren; nochtans, moeten beide partijen alle tekeningen bespreken en alle winkeltekeningen, technische beschrijving bevestigen, en die norm om in overeenstemming te zijn. Vóór massaproduktie, moeten wij ontvingen allen ondertekenden goedgekeurde winkeltekeningen en technische documenten van onze cliënt.



Onze Vervaardiging zal in strikte die overeenstemming met detailtekeningen zijn door de Contractant worden en door de Ingenieur worden goedgekeurd voorbereid die. De vervaardiging zal na de goedkeuring van de de winkelassemblage en tests beginnen.

Hete onderdompeling

het galvaniseren

Norm Staal thickness/mm

Beteken met een laag bedekkend

thickness/μm

Metaal

Element

Inhoud

Pool-schachten, kruis

arms&bolted

toebehoren

ASTM A123 >6 85 Mn 0.25%-0.40%
<3-6>70
1.5-3 55 Cu <0>
<1>55
Bouten, nuts&washers GB/T 5267.3-2008 ___ ≥ 54 P <0>
(ISO 10684-2004)
Stichtingsbouten

ASTM A153/

A153M-09

___ ≥ 54 S <0>

Transmissielijn Gegalvaniseerd Staal Q355/Q255 Guy Wire Tower 1
