Rooster Tubulair Guy Wire Guyed Tower van het telecommunicatie het Mast Gegalvaniseerde Staal
Snel Detail:
Gegalvaniseerd het Staalrooster Tubulair Guy Wire Guyed Tower van de telecommunicatie Driehoekig Mast Ontwerp
De de torenstructuur van de staalbuis heeft relatieve technische en economische voordelen, en is geschikt voor transmissietorens die grote ladingen dragen.
Toepassingen:
In China, zijn de profielen van de staalpijp ook gebruikt in 500kV-dubbel-kringstorens en vier-pas torens op dezelfde toren, die zijn goede prestaties en voordelen tonen. De de torenstructuur is van de staalpijp goed ontwikkeld in lijnen met verschillende voltageniveaus toe te schrijven aan zijn opmerkelijke dwarsdoorsnedestijfheid, goede kenmerken van de dwarsdoorsnedekracht, eenvoudige kracht, en mooie verschijning. Vooral in groot-spanwijdtestructuren en stedelijke de torenstructuren van het machtsnet.
Specificaties:
| Nr. |
Beschrijving |
Gedetailleerde Specificatie en Belangrijke ontwerpparameters |
| 1 |
Ontwerpcode |
1. Chinese Nationale Norm:
a. Technische Verordening 5154-2002 van DL/T van Ontwerp voor Toren en Pool-Structuren van Luchttransmissielijn
b. Technische Verordening 5219-2005 van DL/T voor het Ontwerpen van Stichting van Luchttransmissielijn
2. Amerikaanse Norm:
a. Het Ontwerp van ASCE 10-97-2000 van de Van tralies voorzien Structuren van de Staaltransmissie
b. ACI 318-02 Bouwverordeningseis ten aanzien van Structuurbeton
|
| 2 |
Ontwerpsoftware |
TEVREDEN en lidstaten Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD enz. |
| 3 |
Ontwerplading |
Vanaf vereiste en specificatie door Cliënten wereldwijd. |
| 4 |
Ladingstest/vernietigende test |
Wij kunnen het door Overheidsinstantie schikken als het noodzakelijk is en de kosten van dergelijk soort test zijn gescheiden van de toren tarifering. |
| 5 |
Voltage |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV-Transmissielijn |
| 6 |
Hot-dip galvanisatie |
ISO 1461-2009, ASTM A123 |
| 7 |
Staalkwaliteit |
1. Laag legerings structureel staal met hoge weerstand: Q420B wat met ASTM Gr60 gelijkwaardig is
2. Laag legerings structureel staal met hoge weerstand: Q355B wat met ASTM Gr50 of S355JR gelijkwaardig is
3. Koolstof Structureel Staal: Q235B wat met ASTM A36 of S235JR gelijkwaardig is
|
| 8 |
Bouten en Noten |
ISO hoofdzakelijk 898 rang 6,8 en 8,8 bouten voor zowel Chinees, de norm van ISO als DIN- |
| 9 |
Torentype |
Hoekige Torens, Tubulaire Torens, Guyed-Mast, Monopole Toren |
| 10 |
Torentype |
Opschortingstoren, Spanningstoren, Dode Toren, Hulpkantoorstructuur |
| 11 |
Garantie |
Torenstructuren: 10 jaar |
| 12 |
Terugkeerperiode |
50 jaar |
| 13 |
Vervoer |
Wij zijn zeer dicht aan de grootste haven in de wereld die ons voordeel voor overzees vervoer is. |
| 14 |
Kwaliteitscontrole |
Volg het systeem van ISO 9001 en strikt QC inspectie voor grondstof, de test van de prototypeassemblage, galvanisatietest en pre-shipment inspectie voor de zowel hoeveelheid als de kwaliteit
Wij behandelen eerst de kwaliteit en 100%-inspectieverhouding.
|
Monopole toren
De enige geroepen monopole toren van de buistoren ook, is een algemeen gebruikt type, met mooie verschijning,
behandelend een klein gebied van 9 tot 18 vierkante meter, worden de efficiënte kosten -, en goedgekeurd door meerderheid van
bouw. Het torenlichaam keurt redelijkere sectie goed, die door met hoge weerstand wordt verbonden
bout. Het heeft de kenmerken van gemakkelijke installatie en kan aan een verscheidenheid van ingewikkelde gebiedsplaats aanpassen.
Guyedtoren
De Guyedtoren heeft een nieuwe verschijning, en zijn grootste kenmerk wordt versterkt door de draad van de staalkerel te gebruiken.
De Guyedtoren is een gemeenschappelijk type van communicatie toren dat economisch en praktisch is. Het is lichter en
goedkoper dan anderen. Het is zeer geschikt voor de geografische brede gebieden.

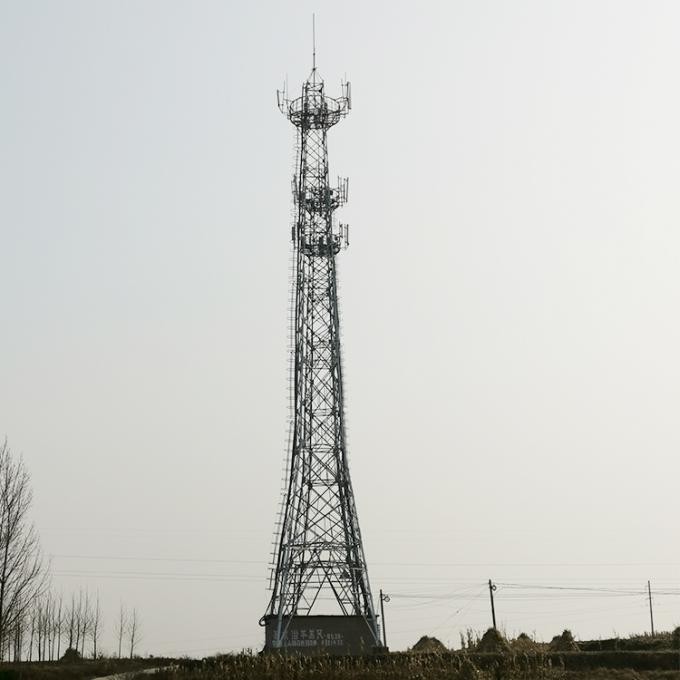

Zelfstandige Toren
De zelfstandige toren gewoonlijk is 3leg van 4leg-toren, en zijn materiaal is van de staalpijp of hoek staal. Zoals voor
de verbinding, wordt tubulaire toren verbonden door flens, en de toren van het hoekstaal wordt verbonden door noten - en - bouten.
Eigenschappen:
1. Kleine coëfficiënt van windlading, sterke windweerstand.
2. Sparen landmiddel, geschikte plaats.
3. Geschikte vervoer en installatie.
