Plaats van herkomst: | CHINA |
Merknaam: | Suntech |
Certificering: | ISO |
Modelnummer: | De toren van de transmissielijn |
Min. bestelaantal: | 1 toren |
---|---|
Prijs: | Get the newest prices |
Verpakking Details: | Uitgevoerde Containers |
Levertijd: | 35 dagen na storting |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 60000 Metrische ton/Metrische tonnen per Jaar |
Productnaam: | Transmissietoren | Punt: | Staaltoren |
---|---|---|---|
Materiaal: | Staalmateriaal | Oppervlakte: | Hete Gegalvaniseerde Onderdompeling |
Gebruik: | Transmissietoren | Toepassing: | Staaltoren |
Hoog licht: | Q355B de Lijntoren van de staaltransmissie,De gegalvaniseerde Toren van de Transmissielijn,Electric Power-Staaltoren |

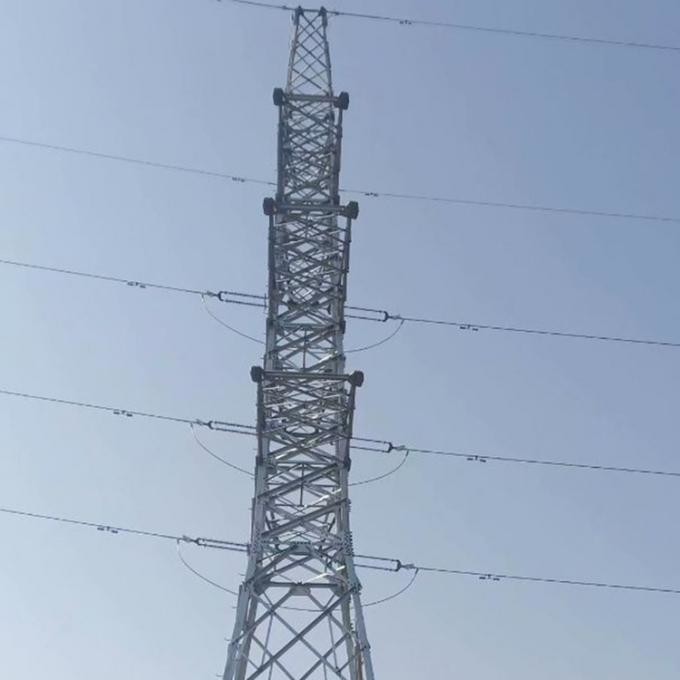

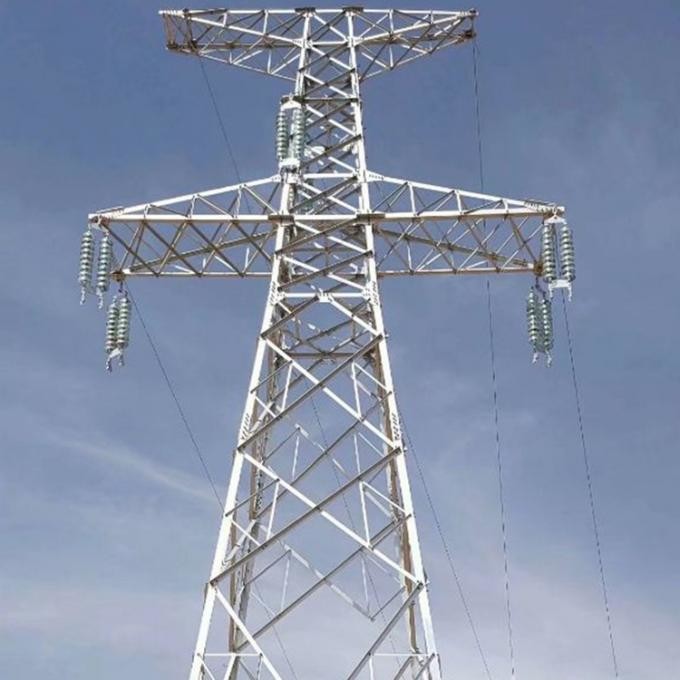

Het Staaltoren van Electric Power van de transmissielijn Toren Gegalvaniseerde
De Groep van de Suntechmacht is één van de grootste Verwerving, Techniek & Aanbestedings hebben de Groepsbedrijven in China.Our-het bedrijf en de fabriek van de groepstak reeds in dienst genomen
op het gebied van stroom meer dan 26 jaar.
1. De torens van het de industrie vooral staal van de staalstructuur en verwante producten die machtstorens en hulpkantoorstructuren, telecommunicatietorens en verwante producten van telecommunicatieplaatsen, straatlantaarnpolen etc. omvatten.
2. De transmissielijn die hulpmiddelen en materiaal vastbinden, undergroud kabel die hulpmiddelen trekken incuded het Vastbinden van Blokken, Hijsend Uitrustingen, Kabelrollen, Leider Gripper, Benzine Aangedreven Kruk, Hydraulische Trekkersspanner, Gin Poles, schatten de Inspectiekarretjes en andere machines.
3. De machtsmontage, de transmissieisolatie en de draden en de kabels omvatten versterkte Opschortingsisolatie, glasisolatie, porseleinisolatie, het staal van de aluminiumleider, al leider van de aluminiumlegering, bundel van het aluminium de beklede staal, lucht begrensde kabel, machtskabel, die klem houden, die klem met katrol, boogplaten, schakelaarpijpen en geschatte montage trekken.
Voltage: Het materiaal van de machtstransmissie/elektrische van de het Hoekstaaltoren van de transmissielijn het staal tubulaire toren
Voltagerang: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Productieproces
Hier is het vervaardigingsproces voor onze transmissietoren; nochtans, moeten beide partijen alle tekeningen bespreken en alle winkeltekeningen, technische beschrijving bevestigen, en die norm om in overeenstemming te zijn. Vóór massaproduktie, moeten wij ontvingen allen ondertekenden goedgekeurde winkeltekeningen en technische documenten van onze cliënt.
De toren van de staalbuis is een traditioneel superieur product van onze fabriek. Vooral heeft het zelf ontwikkelde multi-station systeem van de flensverwerking beduidend de precisie van geometrische tolerantie voor elk het werkstuk verbeterd. Dank aan zulk een proces, werd de 190m hoge van het de kruisingsstaal van Huangpu grote de buistoren geschat als nationaal kwaliteitsproject. Onze fabriek wordt voorzien van geavanceerd materiaal zoals 2400 ton buigende machines, lijnsnijmachines, de machines van het steeklassen, en CNC plasmasnijmachines. Met dit materiaal, kan het gelijk-diameterbuizen en kegelvormige buizen in veelhoek en ronde vorm produceren. De CNC machine van het steeklassen kan éénmalig afgietsel van steeklassen voor staalbuis realiseren en de lassenlijn kan dubbel-grootteafgietsel door enig lassen bereiken. Onze fabriek is hoogst bevestigd voor zijn productiecapaciteit en productkwaliteit.
Leden van de staal weerstaan de tubulaire toren lage winddruk, grote dwarsdoorsnede buigende starheid, eenvoudige structuur, en duidelijke krachttransmissie, die volledig spel aan de het lagerprestaties van het materiaal kunnen geven. Enerzijds, kan het het gewicht van de toren verminderen en de stichtingskracht verminderen; anderzijds, kan het helpen om uitersten te verhogen. Capaciteit om zich tegen natuurrampen in de omstandigheden te verzetten. Wanneer de sterkte en stabiliteitsberekeningsvereisten worden voldaan aan, kan het gebruik van een toren van de staalpijp met een vrij kleine coëfficiënt van de het lichaamsvorm van de winddruk de windlading op het torenlichaam beduidend verminderen.
Specificaties:
Van het het Staaltoren & Hulpkantoor van de transmissielijn de beschrijving van Structuurgoederen en belangrijke parameters
Nr. | Beschrijving | Gedetailleerde Specificatie en Belangrijke ontwerpparameters |
1 | Ontwerpcode |
1. Chinese Nationale Norm: a. Technische Verordening 5154-2002 van DL/T van Ontwerp voor Toren en Pool-Structuren van Luchttransmissielijn b. Technische Verordening 5219-2005 van DL/T voor het Ontwerpen van Stichting van Luchttransmissielijn 2. Amerikaanse Norm: a. Het Ontwerp van ASCE 10-97-2000 van de Van tralies voorzien Structuren van de Staaltransmissie b. ACI 318-02 Bouwverordeningseis ten aanzien van Structuurbeton |
2 | Ontwerpsoftware | TEVREDEN en lidstaten Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD enz. |
3 | Ontwerplading | Vanaf vereiste en specificatie door Cliënten wereldwijd. |
4 | Ladingstest/vernietigende test | Wij kunnen het door Overheidsinstantie schikken als het noodzakelijk is en de kosten van dergelijk soort test zijn gescheiden van de toren tarifering. |
5 | Voltage | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV-Transmissielijn |
6 | Hot-dip galvanisatie | ISO 1461-2009, ASTM A123 |
7 | Staalkwaliteit |
1. Laag legerings structureel staal met hoge weerstand: Q420B wat met ASTM Gr60 gelijkwaardig is 2. Laag legerings structureel staal met hoge weerstand: Q355B wat met ASTM Gr50 of S355JR gelijkwaardig is 3. Koolstof Structureel Staal: Q235B wat met ASTM A36 of S235JR gelijkwaardig is |
8 | Bouten en Noten | ISO hoofdzakelijk 898 rang 6,8 en 8,8 bouten voor zowel Chinees, de norm van ISO als DIN- |
9 | Torentype | Hoekige Torens, Tubulaire Torens, Guyed-Mast, Monopole Toren |
10 | Torentype | Opschortingstoren, Spanningstoren, Dode Toren, Hulpkantoorstructuur |
11 | Garantie | Torenstructuren: 30 jaar |
12 | Terugkeerperiode | 50 jaar |
13 | Vervoer | Wij zijn zeer dicht aan de grootste haven in de wereld die ons voordeel voor overzees vervoer is. |
14 | Kwaliteitscontrole |
Volg het systeem van ISO 9001 en strikt QC inspectie voor grondstof, de test van de prototypeassemblage, galvanisatietest en pre-shipment inspectie voor de zowel hoeveelheid als de kwaliteit Wij behandelen eerst de kwaliteit en 100%-inspectieverhouding. |
Toepassingen:
In China, zijn de profielen van de staalpijp ook gebruikt in 500kV-dubbel-kringstorens en vier-pas torens op dezelfde toren, die zijn goede prestaties en voordelen tonen. De de torenstructuur is van de staalpijp goed ontwikkeld in lijnen met verschillende voltageniveaus toe te schrijven aan zijn opmerkelijke dwarsdoorsnedestijfheid, goede kenmerken van de dwarsdoorsnedekracht, eenvoudige kracht, en mooie verschijning. Vooral in groot-spanwijdtestructuren en stedelijke de torenstructuren van het machtsnet.
