Naakte van de Leidersolid type for van Aluminiumacsr Amerikaanse elanden Lucht de Machtstransmissie

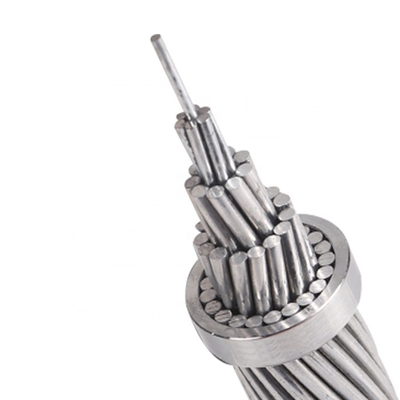

De gestreepte leider van ACSR behoort tot acsr-BS215. Er is gemeenschappelijk punt met de leider van acsramerikaanse elanden. Zij allen bestaan uit 54 aluminium en 7 staal. Maar andere specificatie van de acsr gestreepte leider is totaal verschillend van de Amerikaanse elandenleider. De diameter van aluminium en staal is hetzelfde. Zij zijn 3,18 mm. Van de berekening, kunnen wij weten de algemene diameter 28,62 mm is. Dan is het totale sectionele gebied 484,50 mm2, en het sectionele gebied van aluminium is 428,90 mm2. Het gewicht is ook een eenvoudige test, zou de totale lineaire massa 1621 kg/km moeten zijn. Dan is zijn berekende breukbelasting 13190 daN. Wanneer de acsr gestreepte leider werkt, is de huidige classificatie 635 A. Bij 20 ℃, is de berekende D.C-weerstand 0,0674 Ω/km.



Codenaam		acsr gestreepte leider
Nominaal aluminiumgebied mm 2		400
Het vastlopen van structuur	Al. Nr.	54
	Al. Dia.	3.18
	St. Nr.	7
	St. Dia	3.18
Sectioneel gebied van aluminium	mm 2	428.9
Totaal sectioneel gebied	mm 2	484.5
Algemene diameter	mm	28.62
Totaal	kg/km	1621
Berekende breukbelasting	daN	13190
Bereken D.C-weerstand bij 20 ℃	Ω/km	0,0674



Zoals we allen weten, acsr heeft de gestreepte leider de eenvoudige structuur, wat gemakkelijk onderhoud betekent. En het aluminium is de belangrijkste grondstof van acsr gestreepte leider, zodat heeft het vrij lage prijs en grote transmissiecapaciteit.

Wat meer, acsr gestreepte leider is kan gemakkelijk zijn om het leggen van speciale geografische voorwaarden zoals rivieren en vallei aan te passen. Zo wordt het wijd gebruikt in luchttransmissie. En ten gevolge van deze leider heeft sterkte met grote trekspanning en lichtgewicht, acsr is de gestreepte leider geschikt om buitengewoon lange spanwijdten met minder steun te behandelen.
