Plaats van herkomst: | Ningbo, China |
Merknaam: | Suntech |
Certificering: | ISO9001,CCC |
Modelnummer: | ACSR |
Min. bestelaantal: | 1000M |
---|---|
Prijs: | Get the newest price |
Verpakking Details: | Uitgevoerd Houten Geval of Containers |
Levertijd: | 15-20 werkdagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 3000ton/month |
Naam: | Aluminiumleider Steel Reinforced | Type: | Naakt |
---|---|---|---|
Gebruik: | Transmissielijn | Isolatiemateriaal: | Nr |
Nominale spanning: | 220kv | Leider: | AAC/ACSR/AAAC |
Hoog licht: | Naakte Acsr-Aluminiumleider Steel Reinforced,Lucht Naakte Aluminiumkabel,Het staal versterkte Al Leider van de Aluminiumlegering |

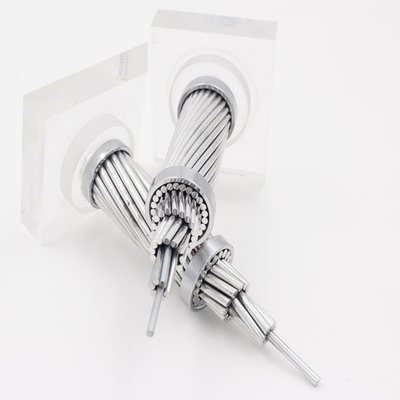

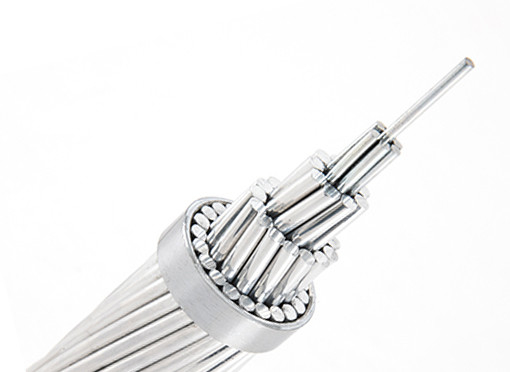

De aluminiumleider Steel Reinforced (ACSR) is concentrically vastgelopen leider met één of meerdere lagen van harde getrokken 1350-H19-aluminiumdraad op de gegalvaniseerde kern van de staaldraad. De kern kan enige draad zijn of vastgelopen afhankelijk van de grootte. De draad van de staalkern is beschikbaar in Klasse A, van B of van de Klasse C galvanisatie voor corrosiebescherming. De extra corrosiebescherming is beschikbaar door de toepassing van vet aan de kern of infusie van de voltooide leider met vet.
Het aandeel van staal en aluminium in een ACSR-leider kan worden geselecteerd gebaseerd op de mechanische sterkte en het huidige die laadvermogen door elke toepassing wordt geëist.
ACSR-de leiders worden erkend voor hun verslag van economie, betrouwbaarheid en gunstige sterkte/gewicht verhouding. ACSR-de leiders combineren het lichtgewicht en goede geleidingsvermogen van aluminium met de sterkte met grote trekspanning en ruwheid van staal. In lijnontwerp, kan dit hogere spanningen, minder verzakken, en langere spanwijdtelengten dan verkrijgbaar van de meeste andere types van luchtleiders voorzien.
Midalvervaardiging en levering ACSR op Niet-retourneerbare houten/staalspoelen of Te retourneren staalspoelen afhankelijk van klantenvereiste.
De Technische die Kenmerken van ACSR op Standaardbs 215 worden gebaseerd
Codenaam | Nominaal aluminiumgebied | Het vastlopen en draaddiameter | Sectioneel gebied van aluminium | Totaal sectioneel gebied | Ong. algemene diameter | Ong. massa | Berekende D.C.-weerstand bij 20oC | Berekende breukbelasting | |
Al | Staal | ||||||||
mm2 | Geen /mm | mm2 | mm2 | mm | kg/km | ohm /km | kN | ||
KONIJN | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0,5426 | 18.35 |
HOND | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0,2733 | 32.7 |
WOLF | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0,1828 | 69.2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0,1815 | 35.7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0,1576 | 79.8 |
GESTREEPT | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0,0674 | 131.9 |
De Technische die Kenmerken van ACSR op Standaardastm B 232 worden gebaseerd
Codenaam |
Nominaal AWG/MCM |
Het vastlopen en draaddiameter | Sectioneel gebied van aluminium | Totaal sectioneel gebied | Ong. algemene diameter | Ong. massa | Berekende D.C.-weerstand bij 20oC | Berekende breukbelasting | |
Al | Staal | ||||||||
Geen /mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |||
Turkije | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
Zwaan | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
Mus | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0,8535 | 12.7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15.85 |
Raaf | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0,5364 | 19.32 |
Kwartels | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0,4255 | 23.62 |
