Zware kabel-draaitafel voor krachttransmissie en distributio
De kabel -draaitafel is een onmisbaar stuk apparatuur in moderne stroominfrastructuurprojecten, ontworpen om zware kabels veilig te verwerken, implementeren en op te halen tijdens installatie, onderhoud of upgrades van elektrische netwerken. Dit robuuste systeem is ontworpen voor zowel hoogspanningsleidingen als de lagen van de substationkabel en zorgt voor een soepele, ware-vrije kabelbeheer, terwijl de arbeidsintensiteit en operationele risico's aanzienlijk worden verminderd.
Kritische toepassingen
Transmissielijnprojecten: ACSR/AAC -geleiders van de overdracht tijdens het tekenen van overheadlijn.
Substation -installaties: HV -buskabels of aardingsrasten in beperkte ruimtes implementeren.
Hernieuwbare energie: hantering van windturbine exportkabels (tot 66 kV) of DC -collecties van zonneboerderij.
Tunnel/ondergrondse leggen: voedingskabels door leidingen met precieze spanningsregeling.

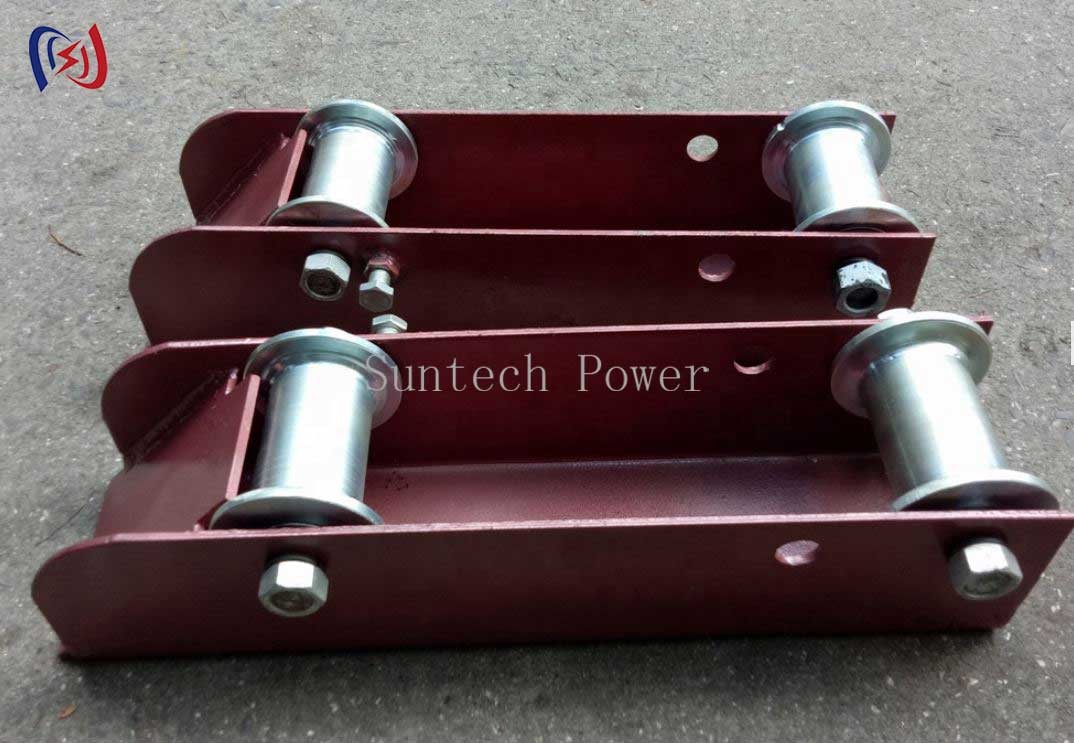

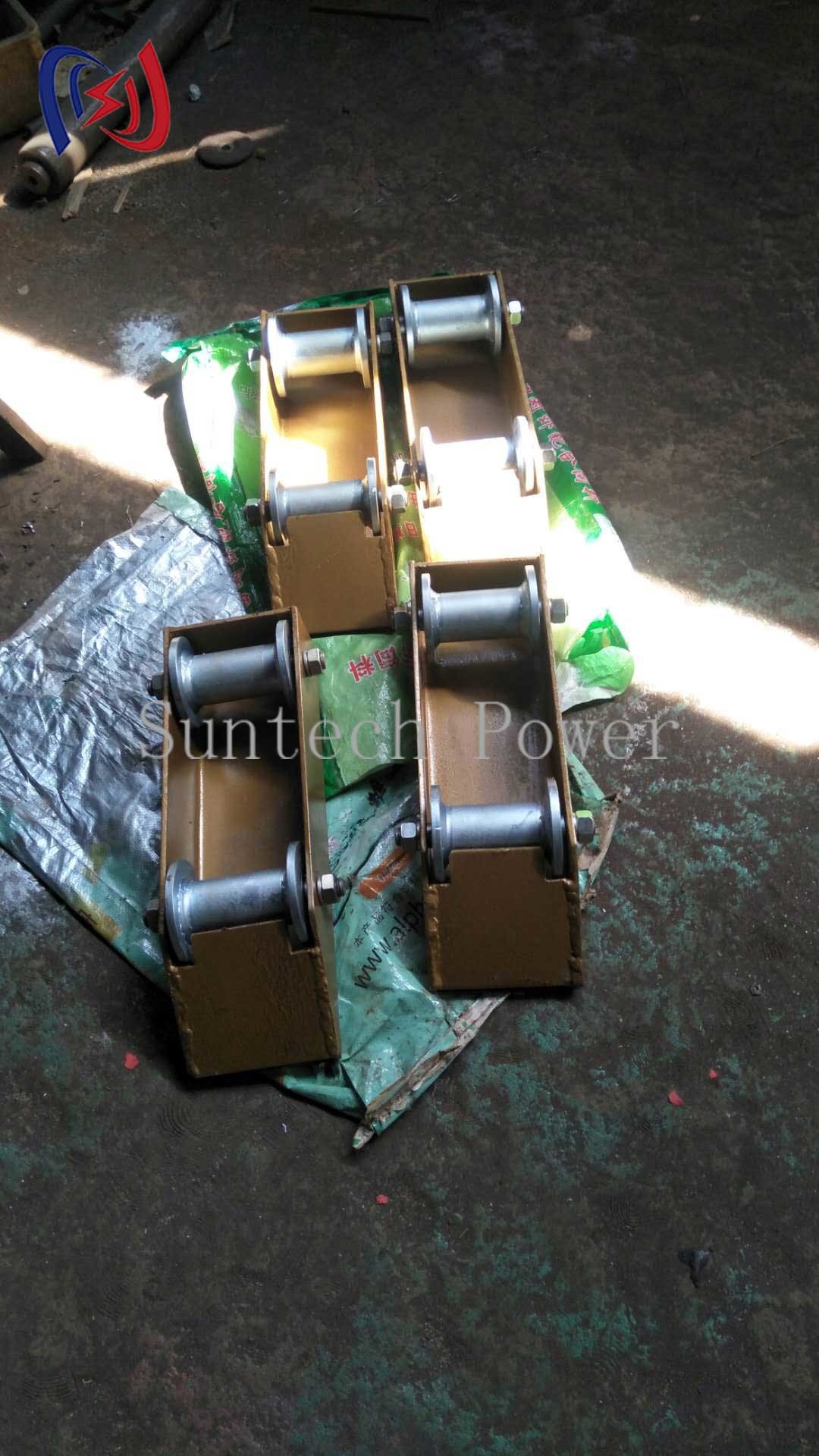

Kabelspoelrotatorplatform
Servesas Cable Reel Spread Fixture. Approost op elektrische stroom, communicatie andrelative industrie om de kabel te leggen. Het product bestaande uit draaitafel, rol, as van roller en vergrendeling, mounte.
Methode gebruiken:
1. Mountedon Twee Roller Base op de trommeldiameter.
2 .Lockthe Roller op de helling.
3. Adjustroller -basis op de drumdiameter.
4. Slopesthe drumrand de draaitafel langs zijn schuine stabiele.
5. Relevet van de vergrendelingsrol, dan kun je de trommel draaien.
Technische gegevens
Itemnummer | 21553 | 21552 | 21551 |
Modus | HZT1250 | HZT1800 | HZT2500 |
Applleerbare drumdiameter (mm) | φ500 ~ 1250 | φ500 ~ 1800 | φ500 ~ 2500 |
Maximaal gewicht van trommel (kg) | 500 | 1500 | 1500 |
Dimensie (mm) | 470 × 172 × 105 | 650 × 150 × 145 | 900 × 230 × 130 |
Gewicht met één stuk (kg) | 17 | 40 | 73.5 |
