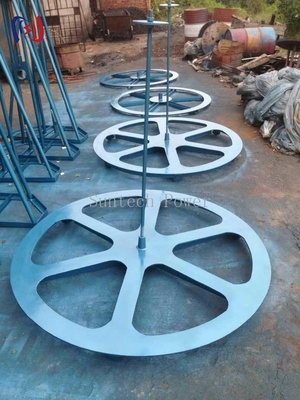

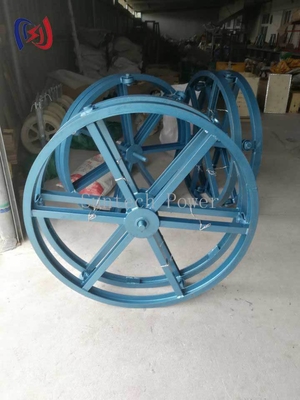

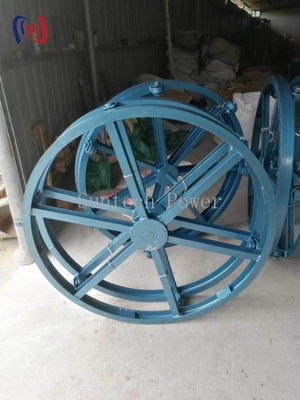

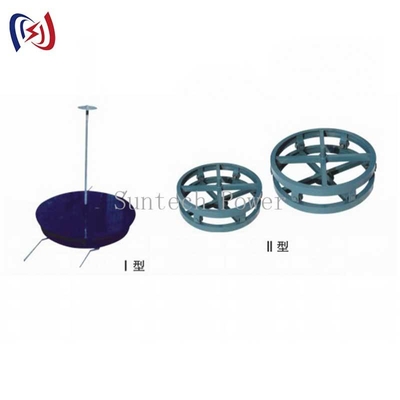

Verticale kabelhaspelstandaard van het type zwaar uitgevoerde stalen frame voor hoogspanningskabelprojecten​

Verticale Kabelhaspelstandaard Zwaar Uitvoering Stalen Frame Voor Hoogspanningskabelprojecten

​​1. PRODUCTOVERZICHT​​

De Verticale Kabelhaspelstandaard is ontworpen voor projecten voor stroomoverdracht en -distributie die efficiënt kabelbeheer in krappe ruimtes vereisen. De verticale oriëntatie minimaliseert de benodigde ruimte en behoudt tegelijkertijd een robuuste draagkracht. De standaard heeft een gelaste stalen frameconstructie met versterkte verbindingen, speciaal ontworpen voor het hanteren van zware kabelhaspels met een diameter tot 1,5 m. In tegenstelling tot traditionele horizontale standaards optimaliseert dit model de efficiëntie van de werkruimte, waardoor het ideaal is voor ondergrondse kabels in stedelijke gebieden, tunnelinstallaties en werkzaamheden in binnensubstations.

​​2. CONSTRUCTIE​​

• ​​Framemateriaal​​: 5 mm dik Q235B koolstofstaal met thermisch verzinkte coating
• ​​Basisafmetingen​​: 800 mm x 800 mm vierkante configuratie met 4 verstelbare nivelleringsvoeten
• ​​Hoogteverstelling​​: 6-positie pin-lock systeem (1,0 m/1,2 m/1,4 m/1,5 m/1,6 m/1,8 m)
• ​​Draagvermogen​​: 500 kg werklast (750 kg maximale veiligheidslimiet)
• ​​Rotatiemechanisme​​: 360° soepele rotatie met afgedichte kogellagers

​​3. OPERATIONELE KENMERKEN​​

• ​​Kantelstabiliteit​​: De verzwaarde basis voorkomt kantelen tijdens het trekken van kabels met hoge spanning
• ​​Haspevergrendeling​​: Veerbelaste vergrendelingspennen zekeren kabelhaspels tijdens transport
• ​​Remsysteem​​: Handmatige wrijvingsrem regelt de afwikkelsnelheid van de kabel (3 instelbare niveaus)
• ​​Modulaire montage​​: Basis, kolom en bovenste montage kunnen worden losgekoppeld voor compacte opslag

​​

4. PRESTATIEVOORDELEN​​

• ​​Ruimte-efficiëntie​​: Neemt 60% minder vloeroppervlak in beslag dan horizontale standaards
• ​​Arbeidsbesparing​​: Eén operator kan haspelwisselingen in minder dan 2 minuten uitvoeren
• ​​Duurzaamheid​​: Verzinkte coating is bestand tegen 1000+ uur in zoutsproeitests
• ​​Veiligheidsconformiteit​​: Voldoet aan de IEC 61439-1 normen voor elektrische constructieapparatuur

​​

5. TYPISCHE TOEPASSINGEN​​

• ​​Stedelijke elektriciteitsnetten​​: Ondergrondse kabels in drukke stadsgebieden
• ​​Hernieuwbare energie​​: Verzamelsystemen voor windparken en onderlinge verbindingen voor zonneparken
• ​​Industriële installaties​​: Hoogspanningskabelinstallaties in productiefaciliteiten
• ​​Transport​​: Elektrificatie van spoortunnels en stroomsystemen voor metro's

​​

6. ONDERHOUDSPROTOCOL​​

• ​​Dagelijks​​: Visuele inspectie op structurele schade of losse onderdelen
• ​​Wekelijks​​: Smeer het rotatiemechanisme met lithium-gebaseerd vet
• ​​Maandelijks​​: Controleer alle boutkoppelwaarden tot 50 Nm specificatie
• ​​Jaarlijks​​: Breng opnieuw anticorrosiecoating aan als krassen op het oppervlak meer dan 5% van het oppervlak beslaan

​​7. ECONOMISCHE VOORDELEN​​

• ​​ROI-berekening​​: Vervangt 2 arbeiders die doorgaans nodig zijn voor handmatige hantering (terugverdientijd in 5 maanden)
• ​​Kabelbescherming​​: Voorkomt $12.000+ aan potentiële schade per haspel door onjuiste hantering
• ​​Logistieke besparingen​​: 8 standaards passen in dezelfde vrachtwagenruimte die voorheen nodig was voor 3 horizontale eenheden
• ​​Levensduur​​: 10 jaar structurele garantie bij correct onderhoud

​​8. VERGELIJKENDE VOORDELEN​​

Vergeleken met conventionele horizontale kabelstandaards:

• ​​30% sneller​​ kabelinstallatie in krappe ruimtes
• ​​50% vermindering​​ van ongevallen op de werkplek gerelateerd aan haspelhantering
• ​​40% lagere​​ levenslange onderhoudskosten dankzij gegalvaniseerde bescherming
