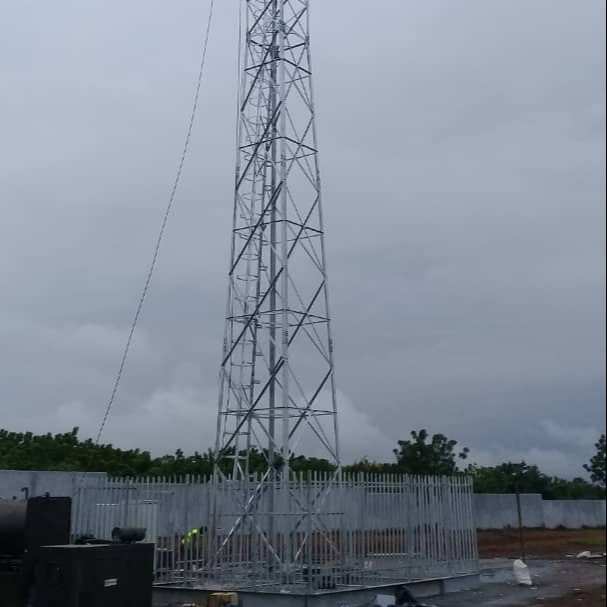

RDS van het telecommunicatiestaal Toren met Verwante Gegalvaniseerde Toebehoren en Hete Onderdompeling
Wij leiden Chinese Torenfabrikant wat 26 jaar ervaringen hebben, die al soort torenproducten en verwante toebehoren aanbieden, doen installatie en onderhoud, en meer dan 65 landen in de loop van de decennia uitgevoerd.
Ook die hebben wij veel ervaringen voor het torenontwerp op Internationale norm en wereldwijd het aanbieden van lage rendabele oplossing aan onze cliënten wordt gebaseerd.
Snel Detail:
1. De Structuurstaal van de ontwerpcode TIA/EIA-222-G/F
2. Het Trekstaal GB/T 700 van GradeMildsteelhigh: Q235B, Q235C, Q235DGB/T1591: Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. De ontwerpwind versnelt aan 250 km/h
4. Toelaatbare afbuiging 0,5 ~1,0 graad operationele snelheid
5. Spanningssterkte (Mpa) 360~510470~630
6. Opbrengststerkte (t≤16mm) (Mpa) 355235
7. Verlenging (%) 2024
8. Schokweerstand KV (j) 27 (20°C) -Q235B (S235JR) 27 (20°C)- Q345B (S355JR) 27 (0°C)- Q235C (S235J0) 27 (0°C)- Q345C (S355J0) 27 (- 20°C)- Q235D (S235J2) 27 (- 20°C)- Q345D (S355J2)
9. De bouten & de Noten sorteren 4,8, 6,8, 8,8
10. Normen formechanical eigenschappen
10.1 bouten ISO 898-1
10.2 noten ISO 898-2
10.3 wasmachines ISO 6507-1
11. Normen voor Afmetingen
11.1 bouten DIN7990, DIN931, DIN933;
11.2 noten ISO4032, ISO4034;
11.3 wasmachines DIN7989, DIN127B, ISO7091
12. Het Beschermde Booglassen van de lassenmethode Co2 & Ondergedompeld Booglassen (ZAAG)
De Goederenbeschrijving van de telecommunicatietoren en belangrijke parameters
| Nr. |
Beschrijving |
Gedetailleerde Specificatie en Belangrijke ontwerpparameters |
| 1 |
Ontwerpcode |
ANSI/TIA222G, Europese Norm en anderen |
| 2 |
Ontwerplading |
1. Het gebied van de antennelading vanaf wereldwijd gespecificeerd door Cliënten.
2. Windsnelheid vanaf gevraagd door de cliënten.
3. Afbuiging & Draaihoek, Blootstellingscategorie, Topografische categorie vanaf gespecificeerd door cliënten.
|
| 4 |
Structuurclassificatie |
II |
| 5 |
Hot-dip galvanisatie |
ISO 1461 2009, ASTM A123 |
| 6 |
Staalkwaliteit |
1. Laag legerings structureel staal met hoge weerstand: Q420B wat met ASTM Gr60 gelijkwaardig is
2. Laag legerings structureel staal met hoge weerstand: Q345B wat met ASTM Gr50 of S355JR gelijkwaardig is
3. Koolstof Structureel Staal: Q235B wat met ASTM A36 of S235JR gelijkwaardig is
|
| 7 |
Bouten en Noten |
ISO hoofdzakelijk 898 rang 6,8 en 8,8 bouten |
| 8 |
Stichting |
50KPa, 100KPa, 150KPa-hoofdzakelijk de capaciteit van het grondlager. |
| 9 |
Torentype |
1. 3 been Zelf gesteunde Hoekige Torens
2. 3 been Zelf gesteunde Tubulaire Torens
3. 4 been Zelf gesteunde Hoekige Torens
4. 4 been Zelf gesteunde Tubulaire Torens
5. Guyedmast
6. Monopole Toren
7. Gecamoufleerde Toren: Palm, Pijnboomboom, Kokosnoot en anderen boom

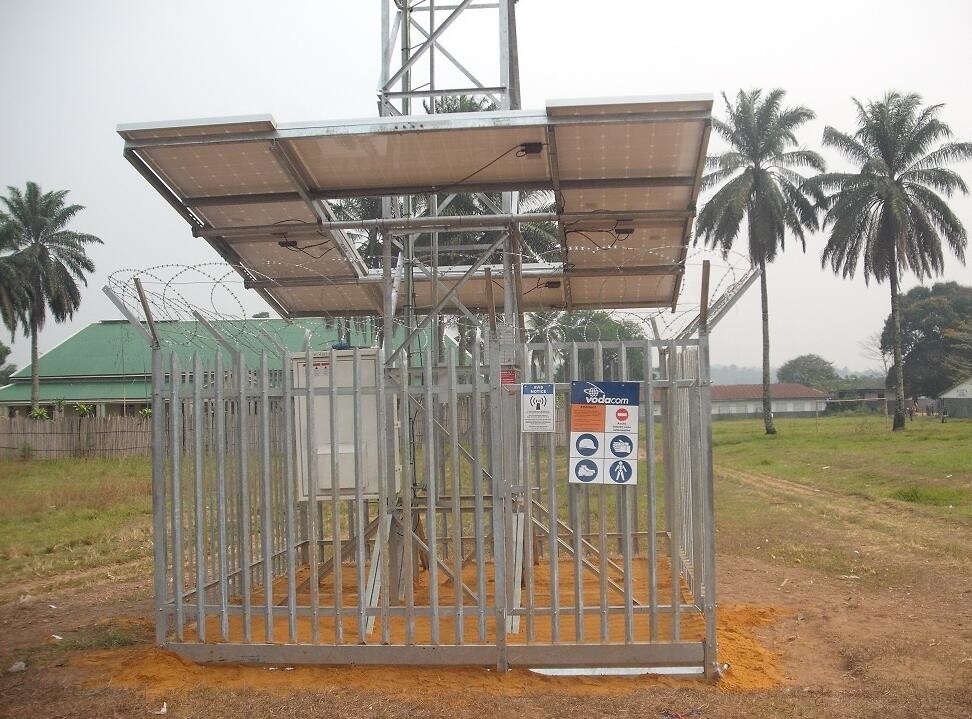

8. RDS Toren: Snel stel Plaats/Toren op
9. Daktorens
10. Slimme Polen
|
| 10 |
Garantie |
1. Torenstructuren: 10 jaar
2. Gecamoufleerde torens
a. Schorsen: 10 jaar
b. Vertakt zich en gaat weg: 3 jaar
|
| 11 |
Terugkeerperiode |
50 jaar |
| 12 |
Toebehoren |
1. Verfuitrustingen (ICAO normen): Acryl Anticorrosieve Verf op basis van water wat Inleiding, Internationale Sinaasappel/Rood en Ivoorwit omvatten
2. Luchtvaartlicht: 48V/220V dubbel Licht en Enig Licht & Zonnelicht
3. Bliksemsysteem: Bliksemafleider met het koperkabel van 70mm2 G/Y onderaan leider of 25x3mm koper vlakke band met klemmen, en koper met een laag bedekte staalbusbars of vanaf gespecificeerd door cliënten.
4. Het aanaarden Systeem: Aanaardend Staaf met de bundelkabel van het koper beklede staal en handvaten enz. of vanaf gespecificeerd door Cliënten.
5. ACDB vanaf gespecificeerd door cliënten
6. Het schermen: Palissadeomheining en de omheining van het draadnetwerk met scheermesdraden en poort.
7. Het systeem van de dalingsarrestatie: Van de het certificaatdaling van GB en Ce-de arrestatiesysteem.
8. Optische Vezelkabel: vanaf gespecificeerd door cliënt
9. Generator: vanaf gespecificeerd door cliënt
10. Luifel en Generatorkooi: vanaf gespecificeerd door cliënten
|
Onze Diensten
Onze diensten omvatten inleidende lay-outs, het schrijven van contractspecificaties, bodverzoeken, overzicht van bodpakketten, definitieve ontwerpen, inspecties, project
beheer, en professionele techniekcertificatie. Naast de zelfstandige vervaardiging van monopoles, en guyed torens, kunnen wij ook verstrekken
vervaardiging en installatiedetails. Wij verstrekken structurele analyses van telecommunicatiestructuren overeenkomstig toepasselijke codes (Elektronische Industrie
De vereniging, de Standaard, Amerikaanse Nationale Normen van China stelt, Eenvormige Bouwverordening, en anderen) in.
