1.Brief beschrijving over ACSR-Leider:

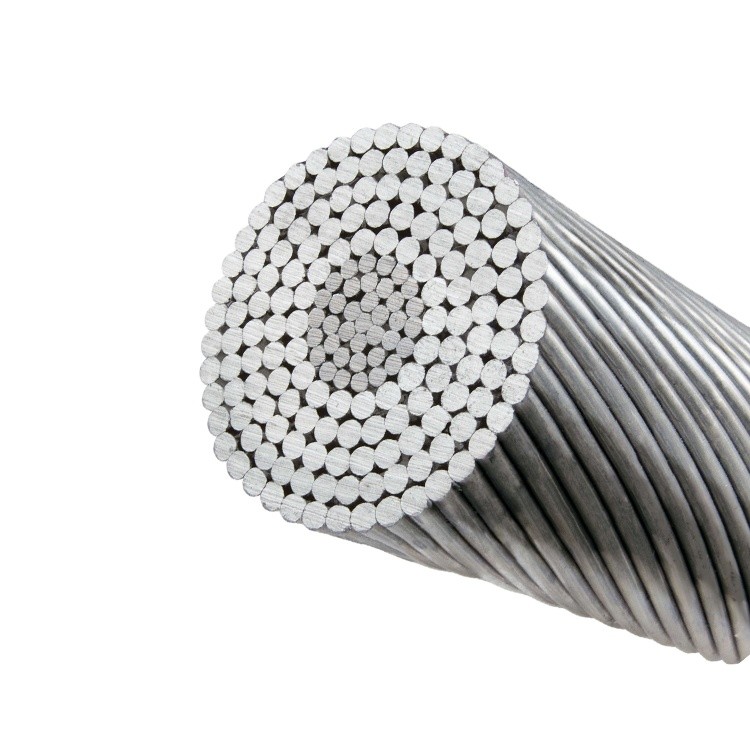

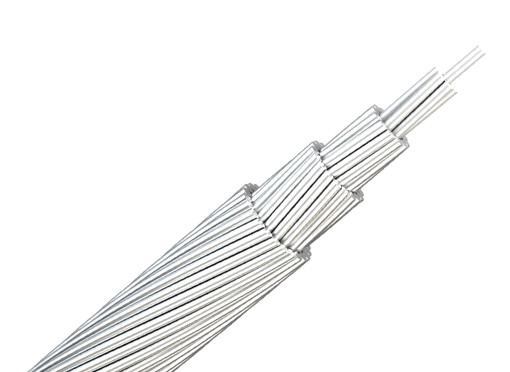

ACSR (Aluminiumleider Steel Reinforced die), uit een gegalvaniseerde staalkern die bestaan door concentrische lagen aluminiumdraden wordt omringd, en kan indien nodig bestand becorrosion. Het wordt wijd gebruikt in het luchtsysteem van de machtsdistributie.
2.Application over ACSR-Leider:
ACSR-de leider is wijd gebruikt in de lijnen van de machtstransmissie met divers voltage.
Omdat zij dergelijke goede kenmerken zoals eenvoudige structuur, geschikt installatie en onderhoud, lage kosten en grote transmissiecapaciteit hebben.
3.Standard over ACSR-Leider:
Wij kunnen deze leider volgens verschillende erkende normen leveren,
ZOALS IEC61089, BS215, ASTM B232, CSA C49, DIN48204, JIS C3110,
en kunnen aan de speciale specificaties van klanten ook worden voldaan.
4.Package over ACSR-Leider:
In rollen, houten trommels, staaltrommels of staal-houten trommels.
Wij konden producerend volgens de eisen van de klanten.
5. MateriaaloverACSR-Leider:
Leider: AL1350 zuiver aluminium
Staalkern: G1A of G2A-staaldraad
|
Norm
Aluminmgebied (sqmm)
|
Het aantal van enige draad en Dia. (mm)
|
Berekend Sectiegebied
|
Ong. Buitendiameterouter (mm)
|
Het ong. Gewicht per Kio. (kg/km)
|
Berekend D.C. Resistance bij 20 graad (ohm/km)
|
Het berekende Breken
Lading (KN)
|
Leveringslengte (meter
Trommel)
|
|
25
|
7/2.34
|
30.10
|
7.02
|
82
|
1,094
|
8.44
|
1500
|
|
30
|
7/2.54
|
35.47
|
7.62
|
97
|
0,9281
|
9.94
|
1500
|
|
40
|
7/2.95
|
47.84
|
8.85
|
131
|
0,8880
|
13.40
|
1500
|
|
50
|
7/3.30
|
59.87
|
9.90
|
164
|
0,5498
|
16.80
|
1500
|
|
100
|
7/4.65
|
118.9
|
13.95
|
325
|
0,2789
|
33.30
|
1500
|
|
150
|
19/3.48
|
180.7
|
17.40
|
497
|
0,1830
|
50.65
|
1500
|
|
175
|
19/3.76
|
211.0
|
18.80
|
580
|
0,1568
|
59.10
|
1500
|
|
300
|
37/3.53
|
332.1
|
24.71
|
997
|
0,09155
|
101.5
|
1500
|
