Thuis /Producten/Naakte Aluminiumleider/De naakte Leider Steel Reinforced 397,5 van het Typealuminium MCM Ibis

De naakte Leider Steel Reinforced 397,5 van het Typealuminium MCM Ibis

2000M
MOQ
Onderhandelbaar
Prijs
De naakte Leider Steel Reinforced 397,5 van het Typealuminium MCM Ibis
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam: ACSR-Aluminiumleider Steel Reinforced
Type: Naakt
Toepassing: Transmissielijn
Isolatiemateriaal: Nr
Norm: Het Net van de staat, Krachtcentrale
Materiaal: Aluminium
Markeren:

Naakte ACSR-Aluminiumleider

,

Het staal versterkte Naakte Luchtleiders

,

397.5 MCM Al Aluminiumleider
Basis informatie
Plaats van herkomst: NINGBO, CHINA
Merknaam: Suntech
Certificering: ISO9001,CCC
Modelnummer: ACSR
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Uitgevoerd Houten Geval of Containers
Levertijd: 10-15 werkdagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 2000ton/month
Productomschrijving

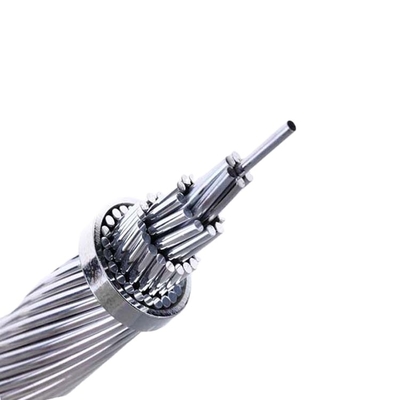

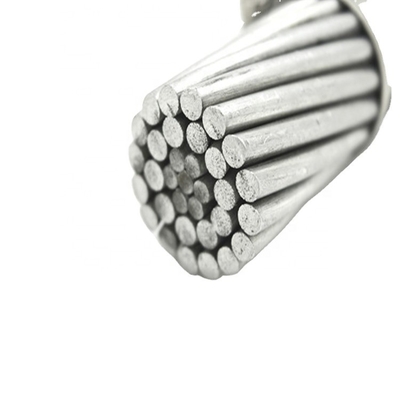

397.5 MCM de Leider Steel Reinforced van het Ibisacsr Aluminium



Wat is 397,5 Ibisacsr Kabel?


Versterkte die het Staal van aluminiumleiders (ACSR), ook als Naakte aluminiumleiders wordt bekend, is één van de wijdst gebruikte leiders voor transmissie. 397.5 MCM de Ibisacsr Kabel bestaat uit één of meerdere die lagen aluminiumdraden over een staalkern zijn vastgelopen met hoge weerstand die enige of veelvoudige bundels afhankelijk van het vereiste kan zijn. Er kunnen divers zijn vastlopend combinaties die Al en staaldraden flexibiliteit lenen om geschikt huidig laadvermogen en mechanische sterkte voor de toepassing te verkrijgen.


Wat is de specificaties van MCM 397,5 Ibisacsr Kabel?


Grootte (AWG of KCM): 397.5
Het vastlopen (AL/STL): 25/7
Diameterduim: Aluminium: 0,1236
Diameterduim: Staal: 0,0961
Diameterduim: Staalkern: 0,2882
Diameterduim: Kabel OD: 0,783
Gewicht lb/1000FT: Aluminium: 374.7
Gewicht lb/1000FT: Staal: 171.9
Gewicht lb/1000FT: Totaal: 546.6
Inhoud %: Aluminium: 68.53
Inhoud %: Staal: 31.47
Rate Breaking Strength (pond.): 16.300
OHMS/1000ft: Gelijkstroom bij 20ºC: 0,0428
OHMS/1000ft: AC bij 75ºC: 0,052
Ampacity: 587 Ampèren


Wat is de toepassing van 397,5 Ibisacsr Kabel?


397.5 de ibisacsr Kabel is geschikt voor gebruik in alle praktische spanwijdten op houten polen, transmissietorens, en andere structuren. De toepassingen strekken zich van de lange, lijnen buitengewoon hoge van de voltage (EHV) transmissie uit aan de sub-dienstspanwijdten bij distributie of gebruiksvoltages op privé gebouw.
Van ACSR (versterkte het staal van de aluminiumleider) de leider heeft een lange servicerecord wegens zijn economie, betrouwbaarheid, en sterkte aan gewichtsverhouding. Het gecombineerde lichtgewicht en hoge geleidingsvermogen van aluminium met sterkte van de staalkern laat hogere spanningen toe, verzak minder, en langere spanwijdten dan om het even welk alternatief.


Wat is de normen van 397,5 Ibisacsr Kabel?


Het Aluminiumdraad van ASTM B-230, 1350-H19 voor Elektrodoeleinden
De concentrische het Aluminiumleiders van ASTM B-231, leggen vastgelopen
De concentrische het Aluminiumleiders van ASTM B-232, leggen vastgelopen, met een laag bedekt versterkt staal (ACSR)
Draad van de het staalkern van ASTM B-341 de Aluminium met een laag bedekte voor aluminiumleiders, versterkt staal (ACSR/AZ)
Draad van de het staalkern van ASTM B-498 de Zink met een laag bedekte voor aluminiumleiders, versterkt staal (ACSR)


ACSR-Leiders in Canadese Norm


Codenaam Totale oppervlakte Het vastlopen en diameter Benaderende algemene diameter Lineaire massa Geschatte treksterkte Maximumd.c. resistance bij 20 ℃ Ω/km Cuttentclassificatie
  Aluminium Staal Totaal Aluminium Staal Aluminium Staal Totaal.
  mm 2 mm 2 mm 2 mm mm mm kg/km kg/km kg/km daN   A
winterkoninkje 8.34 1.39 9.73 6/1.33 1/1.33 3.99 22.9 10.8 33.7 308 3.43035 63
Grasmus 10.59 1.34 11.93 6/1.5 1/1.50 4.5 29 14 43 420 2.7139 67
Turkije 13.29 2.19 15.48 6/1.68 1/1.68 5.04 37 17 54 524 2.1586 78
Zwaan 21.16 3.55 24.71 6/2.12 1/2.12 6.36 58 27 85 832 1.3557 105
Swante 21.16 5.35 26.5 7/1.96 1/2.61 6.53 58 42 100 1053 1.3557 104
Slik 26.69 4.45 31.14 6/2.38 1/2.38 7.14 73.3 34.6 107.9 1021 1.07124 126
Mus 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92 44 136 1270 0,8535 139
Sparate 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159 1611 0,8535 138
Robin 42.39 7.1 49.49 6/3.00 1/3.00 9 116 55 171 1585 0,6767 160
Raaf 53.48 8.9 62.38 6/3.37 1/3.37 10.11 147 69 216 1932 0,5364 183
Kwartels 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 88 273 2362 0,4255 210
Duif 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 110 343 2941 0,3373 241
Pinguïn 107.23 17.87 125.1 6/4.77 1/4.77 14.31 294 139 433 3706 0,2675 276
Waxwing 135.16 7.48 142.64 18/3.09 1/3.09 15.45 373 58 431 3027 0,2133 319
Patrijs 135.16 22 157.16 26/2.57 7/2.00 16.28 374 172 546 5029 0,2143 323
Struisvogel 152 24.71 176.71 26/2.73 7/2.12 17.28 421 193 614 5652 0,1906 346
Merlin 170.45 9.48 179.93 18/3.47 1/3.47 17.35 470 74 544 3823 0,1691 364
Kneu 170.45 27.81 198.26 26/2.89 7/2.25 18.31 472 217 689 6271 0,1699 371
Oriole 170.45 39.81 210.26 30/2.69 7/2.69 18.83 473 311 784 7745 0,1704 372
Chickadee 201.42 11. 16 212.58 18/3.77 1/3.77 18.85 555 87 642 4399 0,1431 403
Zwarte gans 201.42 26.13 227.55 24/3.27 7/2.18 19.61 558 204 762 6469 0,1438 405
Ibis 201.42 32.77 234.19 26/3.14 7/2.44 19.88 558 256 814 7211 0,1438 403
Leeuwerik 201.42 46.97 248.39 30/2.92 7/2.92 20.44 560 367 927 8869 0,1442 410
Pelikaan 241.68 13.42 255.1 18/4.12 1/4.14 20.7 666 105 771 5216 0,1193 449
Trilling 241.68 31.29 272.97 24/3.58 7/2.39 21.49 670 245 915 7666 0,1199 454
Havik 241.68 39.42 281.1 26/3.44 7/2.67 21.79 670 308 978 8665 0,1199 455
Kip 241.68 56.39 298.07 30/3.20 7/3.20 22.4 671 441 1112 10534 0,1201 457
Visarend 282 15.68 297.68 18/4.47 1/4.47 22.35 777 122 899 6088 0,1022 492
Parkiet 282 36.58 318.58 24/3.87 7/2.58 23.22 781 286 1067 8822 0,1027 492
Duif 282 45.94 327.94 26/3.72 7/2.89 23.55 781 359 1140 10103 0,1027 499
Eagle 282 65.81 347.81 30/3.46 7/3.46 24.21 783 515 1298 13392 0,103 500
Pauw 306.58 39.74 346.32 24/4.03 7/2.69 24.2 849 311 1160 9588 0,0945 522
Log 306.58 49.94 356.52 26/3.87 7/3.01 24.51 850 390 1240 10841 0,0945 523
Houten eend 306.58 71.55 378.13 30/3.16 7/3.61 25.25 851 560 1411 12884 0,0947 523
Wintertaling 306.58 69.87 376.45 30/3.61 19/2.16 25.24 851 548 1399 13359 0,0947 527
Kingbird 322.26 17.9 340.16 18/4.78 1/4.78 23.88 889 139 1028 6956 0,08945 530
Roek 322.26 41.81 364.07 24/4.14 7/2.76 24.84 893 326 1219 10083 0,08989 537
Grosbeak 322.26 52.45 374.71 26/3.97 7/3.09 25.15 893 409 1302 11180 0,08989 538
Zeeëend 322.26 75.22 394.48 30/3.70 7/3.70 25.88 895 589 1484 13544 0,09011 541
Aigrette 322.26 73.55 395.81 30/3.70 19/2.22 25.9 894 576 1470 14055 0,09011 542
Vlug 322.26 8.96 331.22 36/3.38 1/3.38 23.62 888 70 958 6052 0,08945 542
Flamingo 337.74 43.81 381.55 24/4.23 7/2.82 25.4 936 342 1278 10566 0,08577 552
Jan-van-gent 337.74 55.03 392.77 26/4.07 7/3.16 25.76 936 429 1365 11733 0,08577 618
Stelt 362.58 46.97 409.55 24/4.39 7/2.92 26.31 1005 367 1372 11335 0,07989 577
Starling 362.58 59.03 421.61 26/4.21 7/3.28 26.68 1005 461 1466 12591 0,07989 578
Koperwiek 362.58 82.58 445.16 30/3.92 19/2.35 27.43 1006 647 1653 15394 0,08009 581
Stern 402.84 27.87 430.71 45/3.38 7/2.25 27.03 1116 217 1333 9737 0,07191 610
Condor 402.84 52.19 455.03 54/3.08 7/3.08 27.72 1116 408 1524 12445 0,07911 614
Koekoek 402.84 52.19 455.03 24/4.62 7/3.08 27.74 1116 408 1522 12394 0,07191 614
Drake 402.84 65.51 468.45 26/4.44 7/3.45 28.11 1116 518 1628 13992 0,07191 614
Koet 402.84 11.16 414 36/3.77 1/3.77 26.41 1110 88 1198 7485 0,07156 614
Wilde eend 402.84 91.87 484.71 30/4.14 19/2.48 28.96 1119 719 1838 17118 0,07208 618
Blozend 456.06 31.54 487.6 45/3.59 7/2.40 28.73 1263 247 1510 10931 0,06351 656
Kanarie 456.06 59.1 515.16 54/3.28 7/3.28 29.52 1263 461 1724 14095 0,06351 660
Spoor 483.42 33.42 516.84 45/3.70 7/2.47 29.61 1339 262 1601 11585 0,05992 679
Catbird 483.42 13.42 496. 84 36/4.14 1/4.14 28.95 1333 105 1438 8766 0,05962 679
Hoofd 483.42 62.65 546. 07 54/3.38 7/3.38 30.42 1339 490 1829 14936 0,05992 681
Ortolan 523.68 36.19 559. 87 45/3.85 7/2.57 30.81 1451 283 1734 12310 0,05331 712
Tanager 523.68 14.51 538.19 36/4.30 1/4.30 30.12 1443 113 1556 9493 0,05504 710
Wulp 523.68 67.87 591.55 54/3.52 7/3.52 31.68 1451 530 1981 16180 0,05531 715
Bluejay 563.93 39.03 602.96 45/4.00 7/2.66 31.98 1563 385 1868 13263 0,05136 743
Vink. 563.93 71.55 635.48 54/3.65 19/2.19 32.85 1570 580 2130 17441 0,05161 746
Bunting 604.26 41.55 645.81 48/4.14 7/2.76 33.12 1674 327 2001 14179 0,04793 772
Grackle 604.26 76.58 680.84 54/3.77 19/2.27 33.97 1682 600 2282 18678 0,04817 773
Moederloog 644.51 44.52 689.03 45/4.27 7/2.85 34.17 1785 349 2134 15148 0,04494 802
Fazant 644.51 81.63 726.19 54/3.90 19/2.34 35.1 1795 638 2433 19400 0,04516 807
Veldleeuwerik 644.51 17.87 662.38 36/4.78 1/4.78 33.42 1777 140 1917 11585 0,04472 810
Dipper 684.84 47.1 731.94 45/4.40 7/2.92 35.16 1898 368 2266 16070 0,0423 831
Martin 684.84 88.71 771.55 54/4.02 19/2.41 36.17 1906 679 2585 20605 0,0425 835
Bobolink 725.1 50.32 775.42 45/4.53 7/3.02 36.24 2009 393 2402 17071 0,03994 859
Plevier 725.1 91.87 816.97 54/4.14 19/2.48 37.24 2019 719 2738 21824 0,04013 862
Nuthatch 765.35 52.9 818.25 45/4.65 7/3.10 37.2 2120 414 2534 17789 0,03784 886
Papegaai 765.35 96.84 862.19 54/4.25 19/2.55 38.25 2131 759 2890 23020 0,03802 890
Kievit 805.68 55.48 861.16 45/4.77 7/3.18 38.16 2232 435 2667 18702 0,03595 911
Valk 805.68 102.1 907.81 54/4.36 19/2.62 39.26 2243 799 3042 24255 0,03613 917
Chukar 902.7 73.51 902.72 84/3.70 19/2.22 40.7 2511 575 3086 22685 0,03245 975
Sialia 1092 88.8 1092.28 84/4.07 19/2.44 44.76 3036 697 3733 26830 0,02681 1180
Kiwi 1100 47.5 1099.2 72/4.41 7/2.94 44.07 3057 370 3427 22160 0,02684 1180
Thrasher 1170.8 65.15 1170.8 76/4.43 19/2.09 45.9 3256 511 3767 25300 0,02478 1200
Hoen 40.52 14.13 54.65 8/2.54 1/4.24 9.32 112 110 222 2360 0,7115 155
Stormvogel 51.61 30.06 81.67 12/2.34 7/2.34 11.71 143 235 378 4715 0,5613 187
Minorca 56.13 32.77 88.9 12/2.44 7/2.44 12.22 156 256 412 5125 0,5161 197
Leghorn 68.19 39.81 108 12/2.69 7/2.69 13.46 189 311 500 6170 0,4248 221
Guinea 80.58 46.97 127.55 12/2.92 7/2.92 14.63 223 367 590 7255 0,3595 244
Morinelplevier 89.48 52.19 141.67 12/3.08 7/3.08 15.42 248 409 657 7850 0,3237 260
Dorking 96.71 56.39 153.1 12/3.20 7/3.20 16.03 268 441 709 8480 0,2995 272
Brahma 102.97 91.87 194.84 16/2.86 19/2.48 18.14 285 722 1007 12880 0,2813 288
Alk 102.84 92.32 195.2 8/4.05 7/2.25 14.83 282.7 217.3 500 8740 0,2789 276
Cochin 107.1 62.45 169.55 12/3.37 7/3.37 16.84 297 488 765 9390 0,2705 287


De naakte Leider Steel Reinforced 397,5 van het Typealuminium MCM Ibis 0
