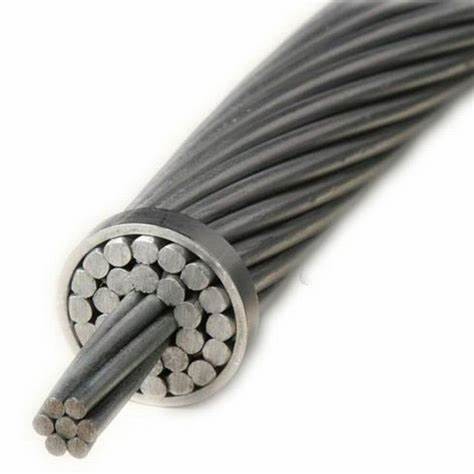

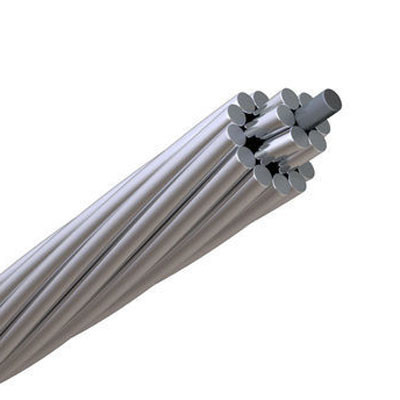

556.5 MCM de Leider Steel Reinforced van het Duifacsr Aluminium
Wat is 556,5 Duifacsr Kabel?
Versterkte die het Staal van aluminiumleiders (ACSR), ook als Naakte aluminiumleiders wordt bekend, is één van de wijdst gebruikte leiders voor transmissie. 556.5 MCM de Duifacsr Kabel bestaat uit één of meerdere die lagen aluminiumdraden over een staalkern zijn vastgelopen met hoge weerstand die enige of veelvoudige bundels afhankelijk van het vereiste kan zijn. Er kunnen divers zijn vastlopend combinaties die Al en staaldraden flexibiliteit lenen om geschikt huidig laadvermogen en mechanische sterkte voor de toepassing te verkrijgen.
Wat is de specificaties van MCM 556,5 Duifacsr Kabel?
Grootte (AWG of MCM): 556.5
Het vastlopen (AL/STL): 26/7
Diameterduim: Aluminium: 0,1463
Diameterduim: Staal: 0,1138
Diameterduim: Staalkern: 0,3414
Diameterduim: Kabel OD: 0,927
Gewicht lb/1000FT: Aluminium: 525.0
Gewicht lb/1000FT: Staal: 241.0
Gewicht lb/1000FT: Totaal: 766.0
Inhoud %: Aluminium: 68.53
Inhoud %: Staal: 31.47
Rate Breaking Strength (pond.): 22.500
OHMS/1000ft: Gelijkstroom bij 20ºC: 0,0306
OHMS/1000ft: AC bij 75ºC: 0,038
Ampacity: 726 Ampèren
Wat is de toepassing van 556,5 Duifacsr Kabel?
556.5 de duifacsr Kabel is geschikt voor gebruik in alle praktische spanwijdten op houten polen, transmissietorens, en andere structuren. De toepassingen strekken zich van de lange, lijnen buitengewoon hoge van de voltage (EHV) transmissie uit aan de sub-dienstspanwijdten bij distributie of gebruiksvoltages op privé gebouw.
Van ACSR (versterkte het staal van de aluminiumleider) de leider heeft een lange servicerecord wegens zijn economie, betrouwbaarheid, en sterkte aan gewichtsverhouding. Het gecombineerde lichtgewicht en hoge geleidingsvermogen van aluminium met sterkte van de staalkern laat hogere spanningen toe, verzak minder, en langere spanwijdten dan om het even welk alternatief.
Wat is de normen van 556,5 Duifacsr Kabel?
Het Aluminiumdraad van ASTM B-230, 1350-H19 voor Elektrodoeleinden
De concentrische het Aluminiumleiders van ASTM B-231, leggen vastgelopen
De concentrische het Aluminiumleiders van ASTM B-232, leggen vastgelopen, met een laag bedekt versterkt staal (ACSR)
Draad van de het staalkern van ASTM B-341 de Aluminium met een laag bedekte voor aluminiumleiders, versterkt staal (ACSR/AZ)
Draad van de het staalkern van ASTM B-498 de Zink met een laag bedekte voor aluminiumleiders, versterkt staal (ACSR)
Eekhoornleider List om te kiezen
| Codenaam |
acsr eekhoornleider |
| Nominaal aluminiumgebied mm 2 |
20 |
| Het vastlopen van structuur |
Al. Nr. |
6 |
| Al. Dia. |
2.11 |
| St. Nr. |
1 |
| St. Dia |
2.11 |
| Sectioneel gebied van aluminium |
mm 2 |
20.94 |
| Totaal sectioneel gebied |
mm 2 |
24.43 |
| Algemene diameter |
mm |
6.33 |
| Totaal |
kg/km |
85 |
| Berekende breukbelasting |
daN |
788 |
| Bereken D.C-weerstand bij 20 ℃ |
Ω/km |
1,368 |
| Huidige Classificatie |
A |
109 |
