Toepassing: Transmissielijn en Hulpkantoorsysteem
Gemaakte Invar de Leider is een soort speciale luchtdieleider met aluminium-beklede invar kern met hoge weerstand en de super thermische bestand draad van de aluminiumlegering is vastgelopen. Het haalt voordeel uit de lage lineaire uitbreidingscoëfficiënt van invar materiaal „laag te maken verzakken“ en gebruikt een thermische bestand aluminiumlegering om „met hoge capaciteit te hebben“, makend volledig gebruik van originele van de transmissielijn en toren middelen en besparend plaats. Het heeft de eigenschap van het verdubbelen van capaciteit met dezelfde diameter en hetzelfde verzakken, die machtstransmissie bij piekseizoen kunnen verzekeren.
Leider Type:
- AAC-alle Aluminiumleiders
- AAAC - Alle Leiders van de Aluminiumlegering
- ACSR- Versterkte het Staal van aluminiumleiders
- ACSR/AW - Versterkt het Aluminium Bekleed Staal van Aluminiumleiders
- ACAR-alle Aluminiumleider Alloy Reinforced
- Van aacsr-aluminium Versterkte het Staal Legeringsleiders
- GSW-zink-met een laag bedekte (Gegalvaniseerde) de Draadbundel van de Staal Luchtgrond
- ACS-aluminium-beklede staalleiders
6201 de Technische die Kenmerken van AAAC op ASTM B399 worden gebaseerd
| Codenaam |
Gebied |
/Diameter van nr. |
algemene diameter |
Ong. massa |
Berekende breukbelasting |
| Nominaal |
Daadwerkelijk |
| MCM |
Mm 2 |
GEEN /mm |
mm |
Kg/km |
kN |
| Arkon |
30.58 |
15.48 |
7/1.68 |
5.04 |
42.7 |
4.92 |
| Alton |
48.69 |
24.71 |
7/2.12 |
6.35 |
68 |
7.84 |
| Ames |
77.47 |
39.22 |
7/2.67 |
8.02 |
108 |
12.45 |
| Azusa |
123.3 |
62.38 |
7/3.37 |
10.11 |
172 |
18.97 |
| Anaheim |
155.4 |
78.65 |
7/3.78 |
11.35 |
217 |
23.93 |
| Amherst |
195.7 |
99.22 |
7/4.25 |
12.75 |
273 |
30.18 |
| Alliance |
246.9 |
125.1 |
7/4.77 |
14.31 |
345 |
38.05 |
| Butte |
312.8 |
158.6 |
19/3.26 |
16.3 |
437 |
48.76 |
| Kaïro |
465.4 |
235.8 |
19/3.98 |
19.88 |
650 |
69.48 |
| Darien |
559.5 |
283.5 |
19/4.36 |
21.79 |
781 |
83.52 |
| Vuursteen |
740.8 |
375.3 |
37/3.59 |
25.16 |
1035 |
108.21 |

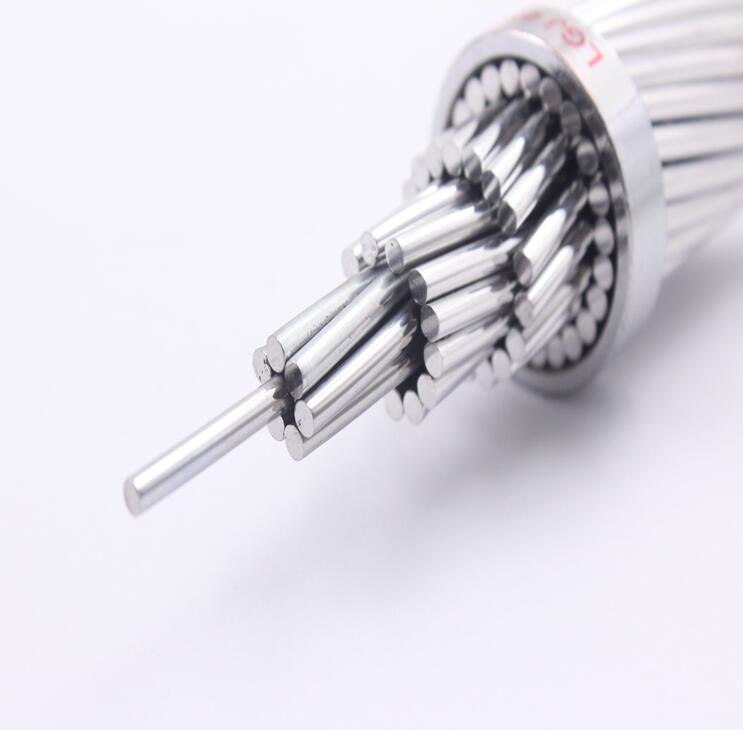

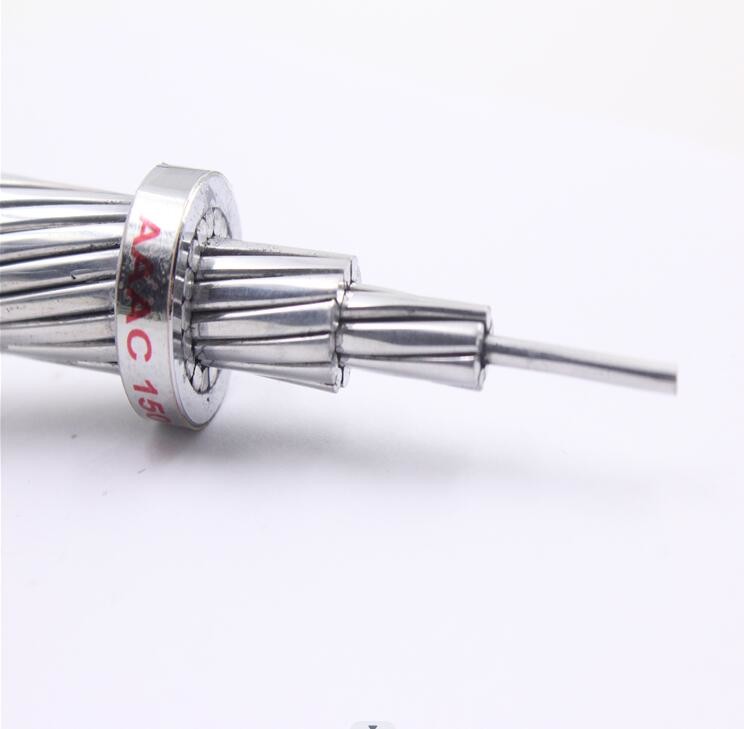

AAAC AL LEIDER ASTM BA399 VAN DE ALUMINIUMlegering
| Gebied |
/Diameter van nr. |
algemene diameter |
Ong. massa |
Berekende breukbelasting |
Maximum D.C-weerstand bij 20oC |
| Nominaal |
Daadwerkelijk |
| AWG/MCM |
Mm 2 |
GEEN /mm |
mm |
Kg/km |
kN |
Ohm/km |
| 6 |
13.3 |
7/1.55 |
4.67 |
37 |
4.22 |
2.5199 |
| 4 |
21.15 |
7/1.96 |
5.89 |
58 |
6.71 |
1.5824 |
| 2 |
33.63 |
7/2.47 |
7.42 |
93 |
10.68 |
0,9942 |
| 1/0 |
53.48 |
7/3.119 |
9.36 |
148 |
16.97 |
0,6256 |
| 2/0 |
67.42 |
7/3.5 |
10.51 |
186 |
20.52 |
0,4959 |
| 3/0 |
85.03 |
7/3.9 |
11.8 |
234 |
25.86 |
0,3936 |
| 4/0 |
107.23 |
7/4.4 |
13.26 |
296 |
32.63 |
0,3119 |
| 250 |
126.66 |
19/2.91 |
14.57 |
349 |
38.93 |
0,2642 |
| 300 |
152.1 |
19/3.19 |
16.97 |
419 |
46.77 |
0,2199 |
| 350 |
177.35 |
19/3.44 |
17.24 |
489 |
52.25 |
0,1887 |
| 400 |
202.71 |
19/3.68 |
18.43 |
559 |
59.74 |
0,1650 |
| 450 |
228 |
19/3.9 |
19.55 |
629 |
67.19 |
0,1467 |
| 500 |
253.35 |
19/4.12 |
20.6 |
698 |
74.64 |
0,1321 |
