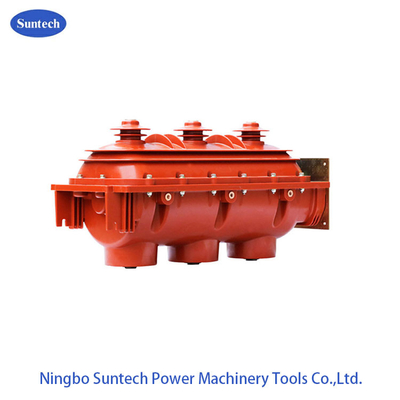

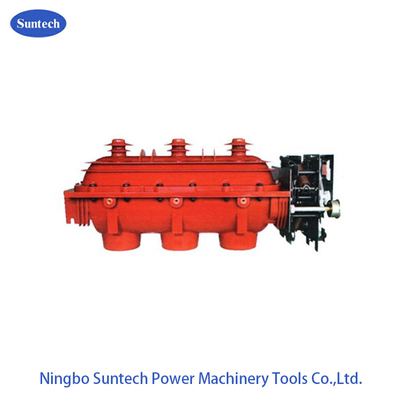

Inrichting AC High Voltage SF6 Gasgeïsoleerde laadbreukschakelaar
FLN-type binnenshuis hoogspanning wisselstroomlasterschakelaar verwijzen naar internationale nieuwe technologie en ontwikkelen de schakelapparatuur volgens de relevante normen in het Chinese elektriciteitssysteem.De prestatie-indicatoren voldoen volledig aan IEC420, 694,129 en de nationale normen GB3804-2004·3.6kV-0.5kV high voltage AC load breaker switch" GB1985-2004“high-voltage AC isolation switch and earthing switch" GB/ T1 1022-1999“common technical requirements for high-voltage switchgear and control equipment standards" Dit is het belangrijkste schakelelement RMU. De schakelaar is een cllctin multifunctionele middenspanningsschakelaar van poorten, sub-poort, aarding.In een volledig afgesloten met versterken de structuur van de epoxy hars behuizing te vullen met SF6 gas,0.05MPa, met de minimale onderdelen om de bovenstaande drie functies te verwezenlijken, om de productkwaliteit te waarborgen, de betrouwbaarheid te verbeteren, onderhoudsvrij.
Basisfuncties en kenmerken
1. De schakelaar voor de belastingbreker past een dubbel gebroken, roterende, bewegende contactstructuur aan, met de volgende drie soorten werkingstoestanden: sluiten, openen, aarding.
2Met behulp van SF6-gas als boogdoof- en isolatiemiddel wordt het hoofdcircuit door de bovenste en onderste behuizing met een epoxy-glijm afgesloten. De geleidende functie wordt niet beïnvloed door externe invloeden.
3Als er een interne boog ontstaat, heeft de behuizing een interne structuur zwak punt, zal het worden gehaast om te openen,door de kast boven de sluiter loslaten boog rood open lucht overdruk stroomgericht buiten de kast, zorg ervoor dat de beveiligingscontroles van de schakelaarkas plaatsvinden.
4- Load breaker schakelaar zet poorten, opening, aarding schakelaar drie in één, gevuld met SF6 gas ingekapseld in epoxy hars behuizing, drie positie vergrendeling, compacte structuur,hoge veiligheid en betrouwbaarheid.
5Kleine afmetingen, lichtgewicht, onderhoudsvrij, gemakkelijk en veilig te bedienen.
Algemene afmetingen
| Productennormen |
1. GB311.1-1997 Coördinatie van isolatie voor hoogspannings- en distributieapparatuur
2GB3804-2004 Hoge-spanningsschakelaars voor wisselstroom voor een nominale spanning van meer dan 3,6 kV en minder dan 40,5 kV
3. GB/T 11022-1999 Gemeenschappelijke specificaties voor normen voor hogespanningsswitch- en regelapparatuur
4DL./T593- 2006 Gemeenschappelijke specificaties voor normen voor hoogspanningsschakelaars en regelingsapparatuur
5. GB16926-2009 Hoogspanningswisselstroom-switch-fuse-combinaties
6. GB/T 1985-2004 Hoogspannings alternatieve stroom ontkoppelingen en aardingsschakelaars
7. GB/T 15166 -94 High-voltage wisselstroom veiligmakers
|
| Omgevingsomstandigheden |
1De hoogte: minder dan 1000 meter.
2De omgevingstemperatuur: -25°C-+40°C.
3De relatieve luchtvochtigheid: maandelijks≤90%, dagelijks≤95%.
4Amplitude:≤Graad 8.
5. geen brand, explosie, chemische corrosie en ernstige trillingen op de werkplek;
6Verontreinigingsgraad: klasse II.
|
