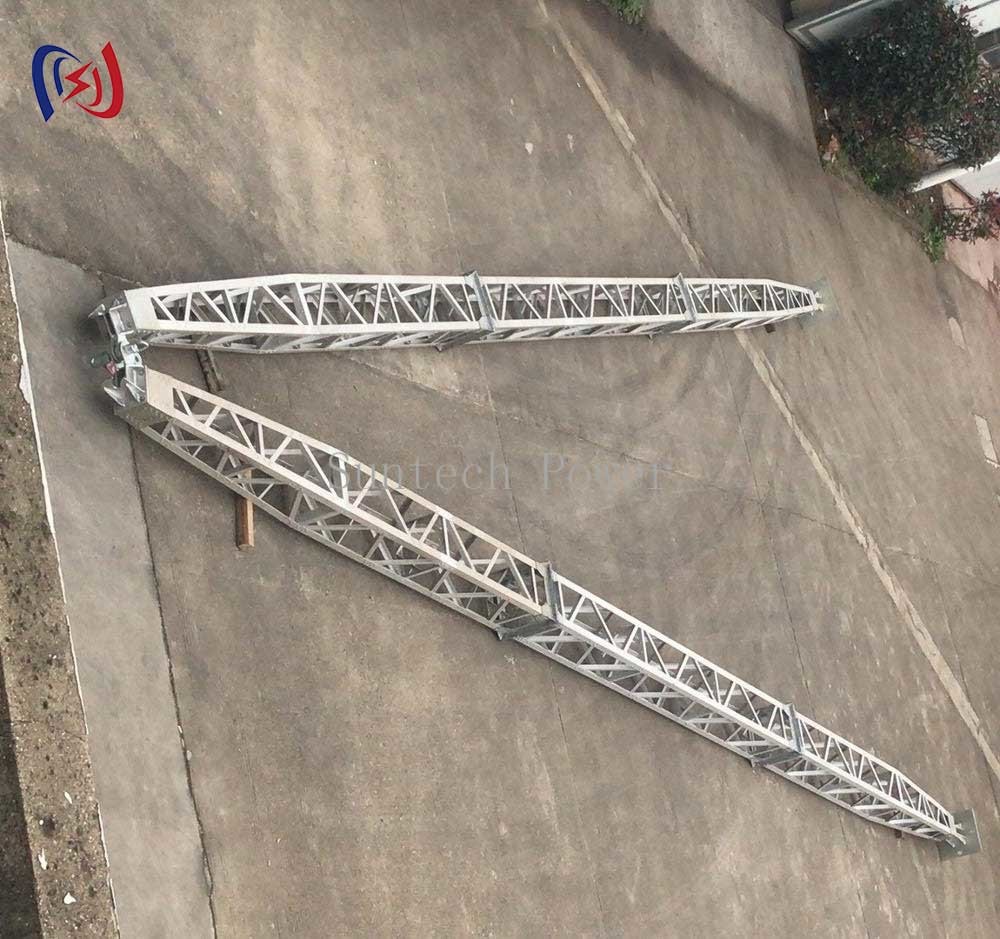

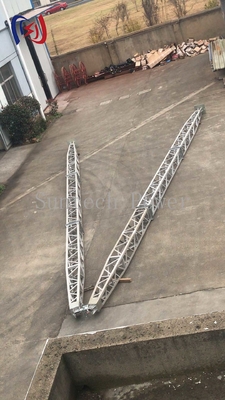

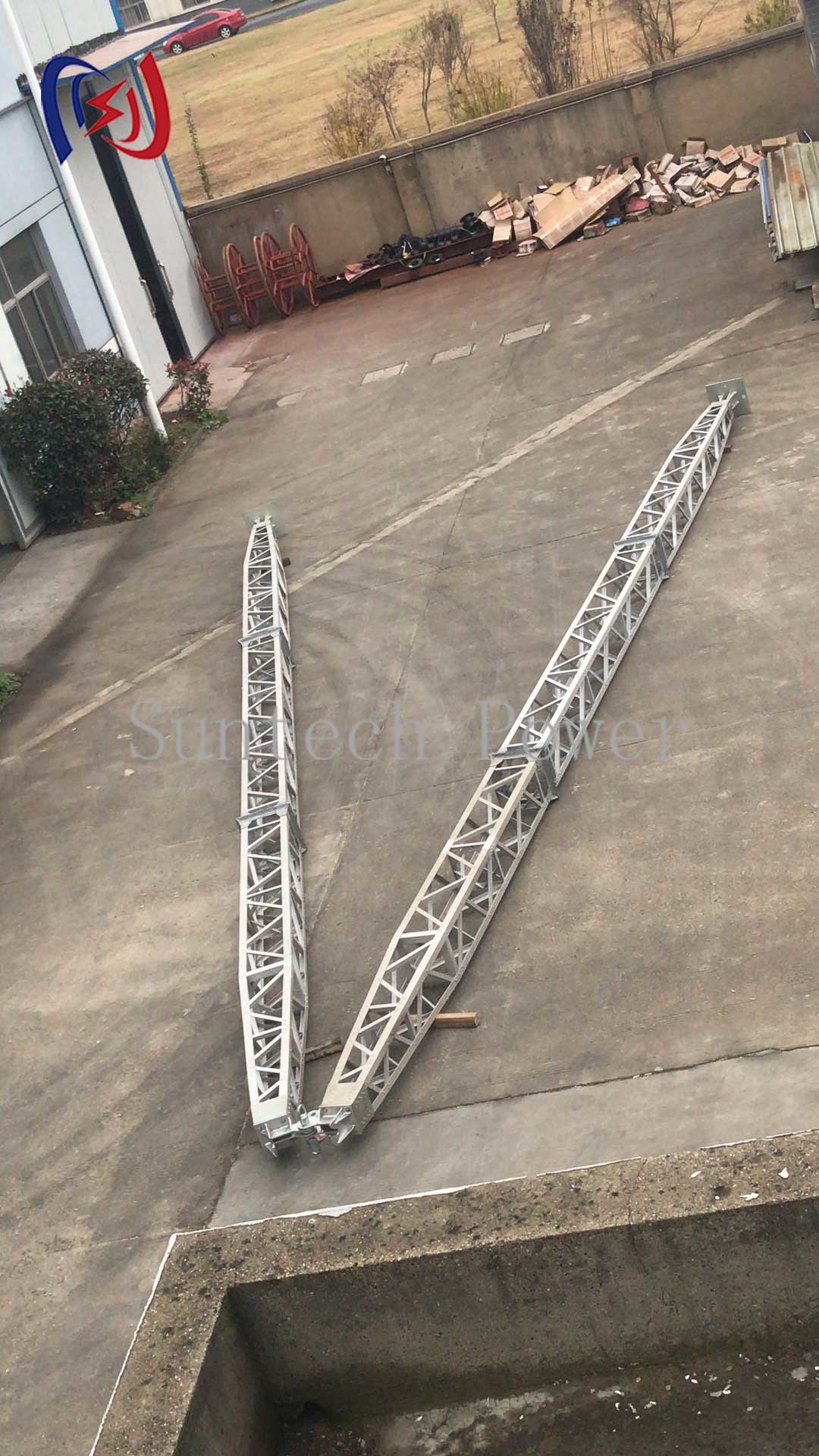

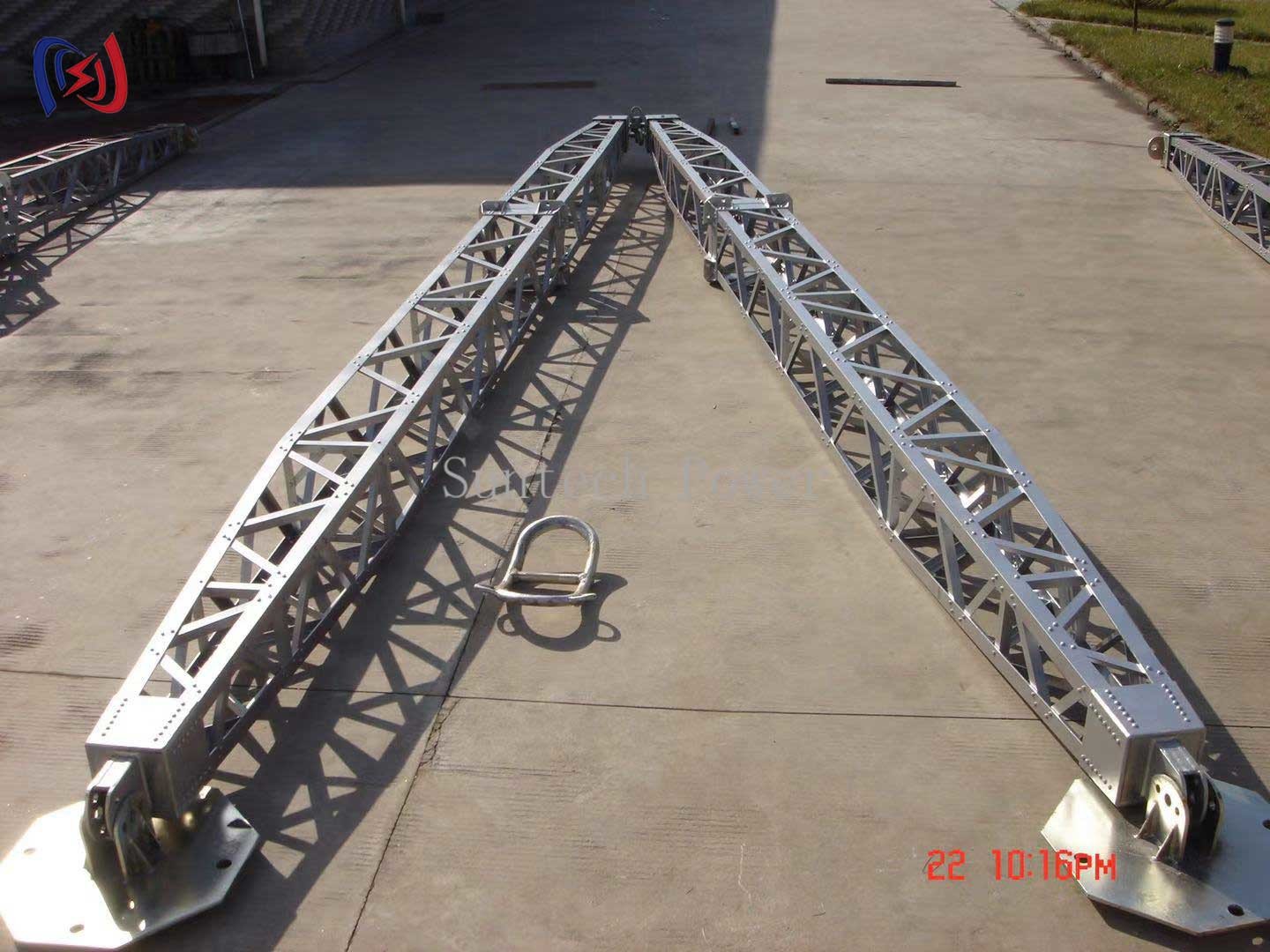

Ingenieur A-vormige rooster gin paal voor het tillen van zware lasten
Kenmerken:
De A-Shaped Lattice Gin Pole is een zwaar hefsysteem dat speciaal is ontworpen voor de opbouw, het onderhoud en de installatie van hoogspanningslijnen.Het kenmerkende A-frame-ontwerp zorgt voor een superieure stabiliteit en draagkracht in vergelijking met eenpoolsystemenDe belangrijkste kenmerken zijn:
Hoge sterkte: verkrijgbaar in gegalvaniseerd staal of lichtgewicht aluminium met corrosiebestendige coatings
Modulair rasterontwerp: door elkaar vergrendelde secties maken snelle montage en hoogteaanpassing mogelijk (meestal 6 tot 25 m)
Grote basisstabiliteit: A-frame-configuratie voorkomt kantelen tijdens zware liften
Geïntegreerde riggingpunten: meerdere bevestigingspunten voor nauwkeurige belastingregeling
Veiligheidsvergrendelingsmechanismen: Automatische klemsystemen verhinderen toevallig loslaten
Optioneel accessoires: met inbegrip van ladingcellen, banden en rotatiesystemen
Werkingsbeginsel:
De A-frame basis is bevestigd aan de toren fundering of ondersteunende structuur
Guy draden (wanneer gebruikt) bieden extra zijdelingse stabiliteit
Een hefmechanisme (handmatige kettinghef of aangedreven lier) is aan de top gemonteerd
De lading wordt verticaal opgeheven tussen de twee poten van het A-frame

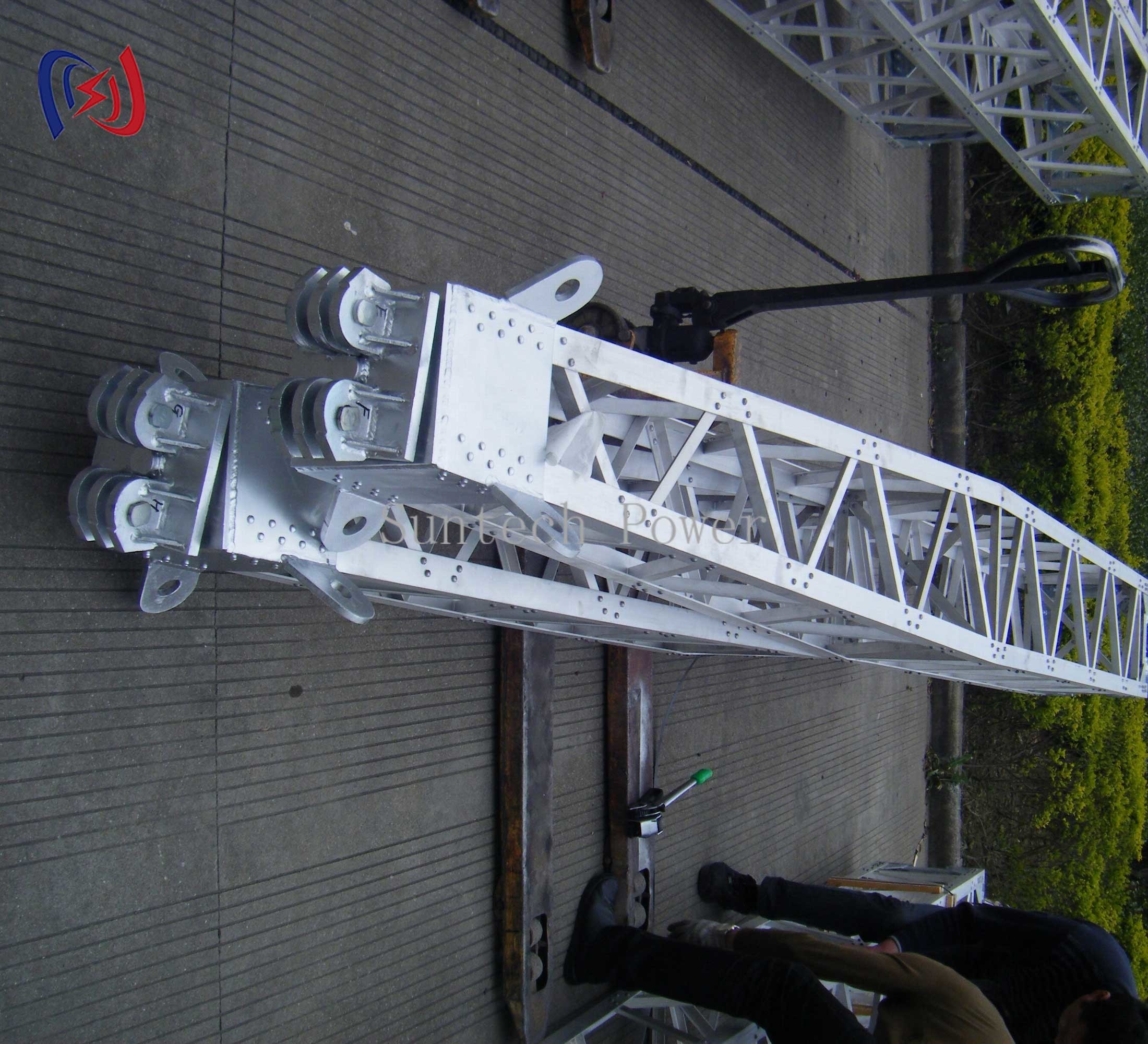

De geleidingsrolletjes zorgen voor een soepele werking en voorkomen dat de lading schommelt
Toepassingen:
Montage van transmissietoren en installatie van onderdelen
Hoogspanningsgeleiders
Opheffing en plaatsing van de apparatuur van het substation
Installatie van antennes voor zendmasten
Installatieprojecten van brugkabels
Voordelen:
✔ Superieure stabiliteit - A-frame-ontwerp weerstaat zijbelastingen en windkrachten
✔ Hoger laadvermogen - Meestal 1,5-2x capaciteit van eenpoolsystemen
✔ Precieze controle - Uitstekend voor het uitlijnen van zware torenonderdelen
✔ Aanpasbare configuratie - Modulair ontwerp past bij verschillende projectbehoeften
Service en ondersteuning:
Beschikbare site-specifieke technische berekeningen
Vervaardiging op maat voor speciale toepassingen
Volledige inspectie- en onderhoudshandleidingen
Leg uit:

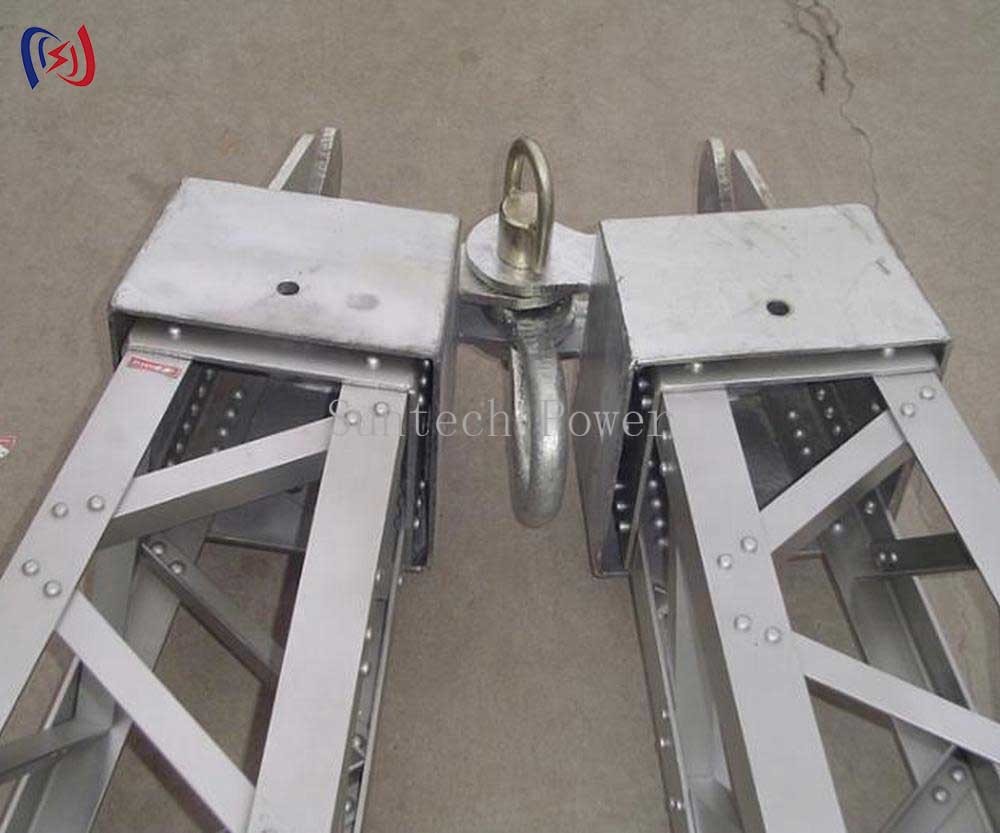

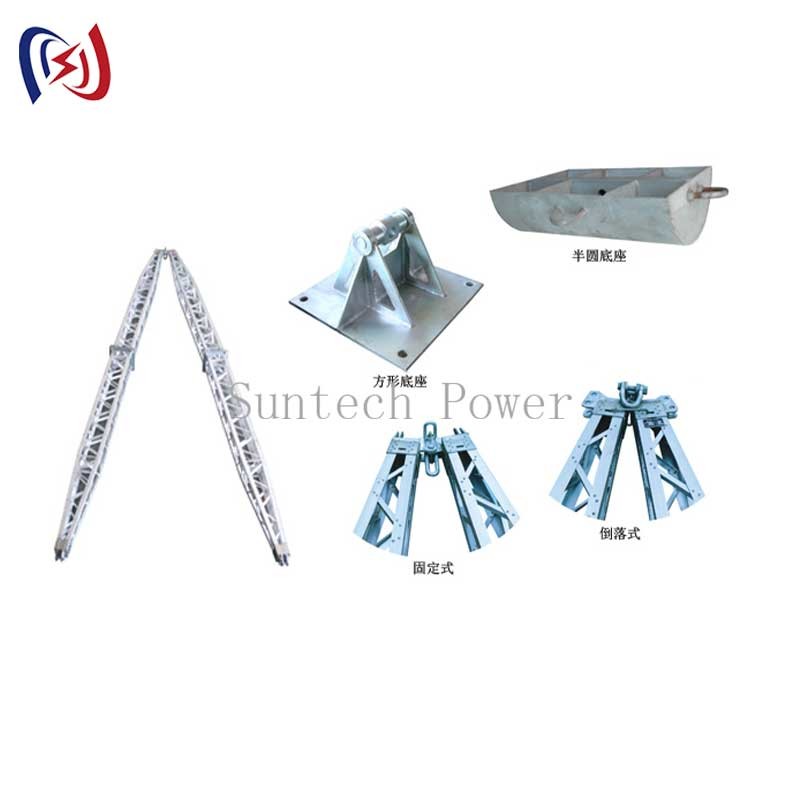

Het hoofd van de ginstokken is omgekeerd en het onderdeel van de ginstokken is halfcirkel of vierkant.
03361-03445 is aluminiumlegeringsmateriaal.03611-03615 is mangaanstaalmateriaal.
| Artikel nr. |
Model |
Bereik ((M) |
Afdeling (MM) |
Grootte van het hoofdonderdeel ((MM) |
Afmeting van het accessoire ((MM)) |
Verticale belasting ((KN) |
Veiligheidsfactor ((K)) |
Gewicht ((Kg/M) |
| 03361 |
LBR-250 |
8-13 |
250*250 |
50*50*4 |
25*25*3 |
72-26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8 tot 16 |
300*300 |
50*50*4 |
25*25*3 |
90-26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
LBR-350 |
8 tot 16 |
350*350 |
50*50*5 |
30*30*3 |
120-35 |
10.5*2 |
| 03391 |
LBR-400A |
11 tot 18 |
400*400 |
50*50*5 |
30*30*3 |
147-38 |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
LBR-500A |
13 tot 20 |
500*500 |
60*60*5 |
30*3*3 |
162 tot en met 81 |
18*2 |
| 03415 |
LBR-500B |
500*500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500*500 |
70*70*6 |
40*40*3 |
256 tot en met 127 |
21*2 |
| 03425 |
LBR-500D |
500*500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
LBR-600A |
15-22 |
600*600 |
60*60*6 |
40*40*3 |
171 tot en met 96 |
20*2 |
| 03435 |
LBR-600B |
600*600 |
70*70*6 |
40*40*3 |
21*2 |
| 03441 |
LBR-600C |
600*600 |
70*70*6 |
50*50*4 |
275-150 |
22*2 |
| 03445 |
LBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
GBR-300 |
10 tot 15 |
300*300 |
50*50*5 |
30*30*3 |
75-35 |
33*2 |
| 03612 |
GBR-400 |
12 tot 18 |
400*400 |
56*56*5 |
30*30*3 |
100 tot 75 |
43*2 |
| 03613 |
GBR-500 |
14 tot 24 |
500*500 |
63*63*5 |
40*40*4 |
185-125 |
54*2 |
| 03614 |
GBR-600 |
16-26 |
600*600 |
70*70*6 |
40*40*4 |
420 tot en met 145 |
63*2 |
| 03615 |
GBR-700 |
18-28 |
700*700 |
80*80*6 |
50*50*4 |
600 tot 230 |
75*2 |
