Ingenieurstructuur van een buisvormig A-frame voor de bouw van een zendtoren

1 reeks
MOQ
Get the newest price
Prijs
Ingenieurstructuur van een buisvormig A-frame voor de bouw van een zendtoren
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Name: A-Shape Tubular Gin Pole
Item No.: 03311-03321
Model: LBGR120A/LBGR150A
Length: 6-9/8-13
Diameter*Wall: 12x7/150x6
Vertical Load: 30-17/31-13
Safety Factor: 2.5K
Weight: 7.5/8KG/M
Markeren:

met een diameter van niet meer dan 50 mm

,

Transmissie toren buisvormig frame

,

Transmissiebuis een frame

Basis informatie
Plaats van herkomst: China
Merknaam: Suntech
Certificering: ISO
Modelnummer: SCO12
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Doos met Pattets voor het Verschepen
Levertijd: 7-10 dagen na storting
Betalingscondities: L/C, T/T
Levering vermogen: 50000PCS per Maand
Productomschrijving

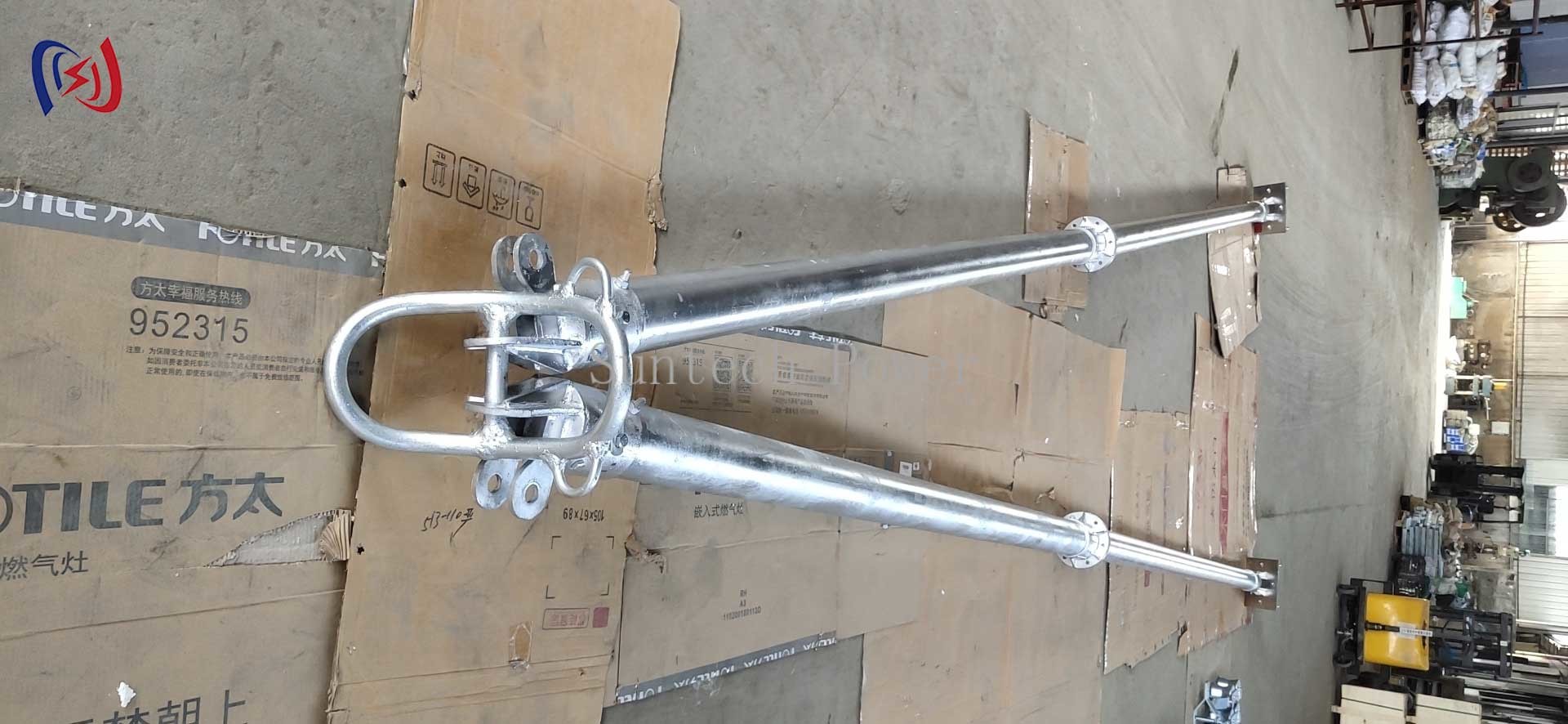

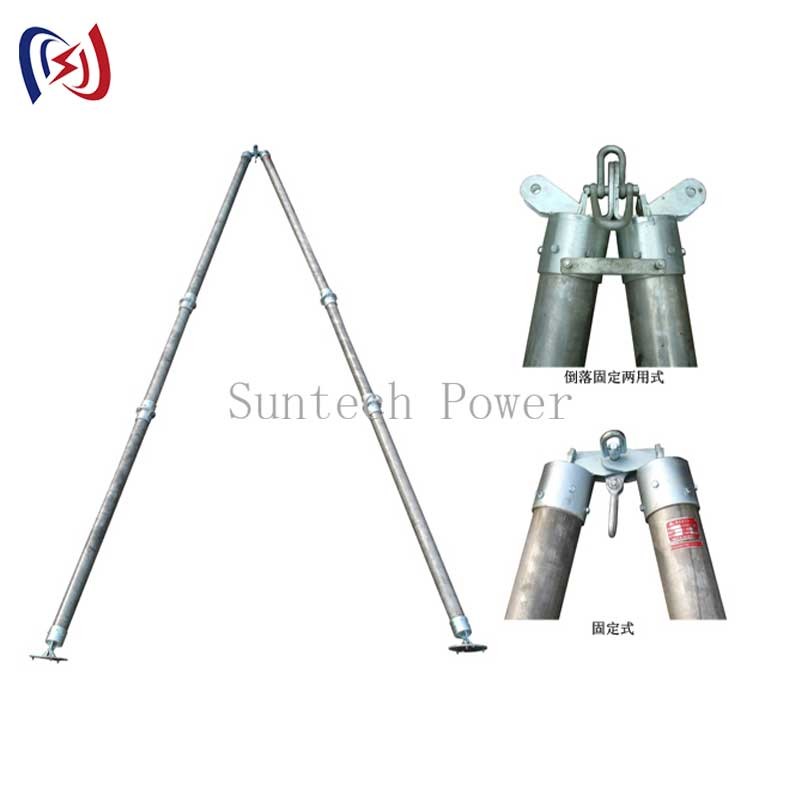

Ingenieurstructuur van een buisvormig A-frame voor de bouw van een zendtoren



Kenmerken:
De A-Shape Tubular Gin Pole is een zwaar hefsysteem dat is ontworpen voor stabiliteit en een hoge laadcapaciteit bij de bouw en het onderhoud van overbrengingstorens.De buisvormige A-frame geeft superieure sterkte en kenmerken:

Vervaardiging uit staal of aluminium met een corrosiebestendigheid van niet meer dan 50 gewichtspercenten

Brede basisconfiguratie voor betere stabiliteit tijdens liften

Geïntegreerde riggingpunten voor veilige laadbevestiging

Glanzige interne kabelleidingen om wrijving en slijtage te verminderen

Optioneel belastingbewakingssysteem met digitale aflees

Hardware met snelle aansluiting voor snelle montage en demontage



Werkingsbeginsel:
De A-frame basis is verankerd aan een stabiele fundering of toren structuur

Gouddraad (indien gebruikt) biedt extra zijdelingse steun

Een hefmechanisme (handmatig of aangedreven) is aan de top gemonteerd

De lading wordt verticaal opgeheven tussen de twee poten van het A-frame

De geleidingsrolletjes zorgen voor een gecontroleerde beweging en voorkomen schommelingen



Toepassingen:
Montage en onderhoud van transmisstoren

Installatie en aansluiting van hoogspanningsleidingen

Liften van apparatuur van een substation

Verzameling telecommunicatietoren

Brugkabel en structurele installaties



Voordelen:
✔ Uitzonderlijke stabiliteit
✔ Een hogere laadcapaciteit
✔ Precieze besturing ️ Ideaal voor het afstemmen van grote torenonderdelen
✔ Duurzame constructie weersbestendige materialen voor langdurig gebruik



Service en ondersteuning:
Ingenieursbelastingberekeningen voor specifieke projectvereisten

Voor unieke toepassingen beschikbaar

Uitgebreide inspectie- en onderhoudsrichtlijnen



Gebruik en kenmerken

Tijdens het gebruik voor transmissie- en distributielijntechniek, sling toren materiaal, positionering katrolen set gebruik.

Gebruik eenarm stijl, vrij van richtingsbeperkingen, gebruik gemak.

Het hoofdmateriaal is rechthoekig aluminium-titanium legering, nietsluiting, draagbaar en duurzaam.



Nummer van de post Model

Lange

(M)

Diameter*wand

(MM)

Verticale belasting

(KN)

Veiligheidsfactor

(K)

Gewicht

(kg/m)

03311 LBGR120A 6 tot 9 120x7 17 tot 30 2.5 7.5
03321 LBGR150A 8-13 150x6 13-31 2.5 8
