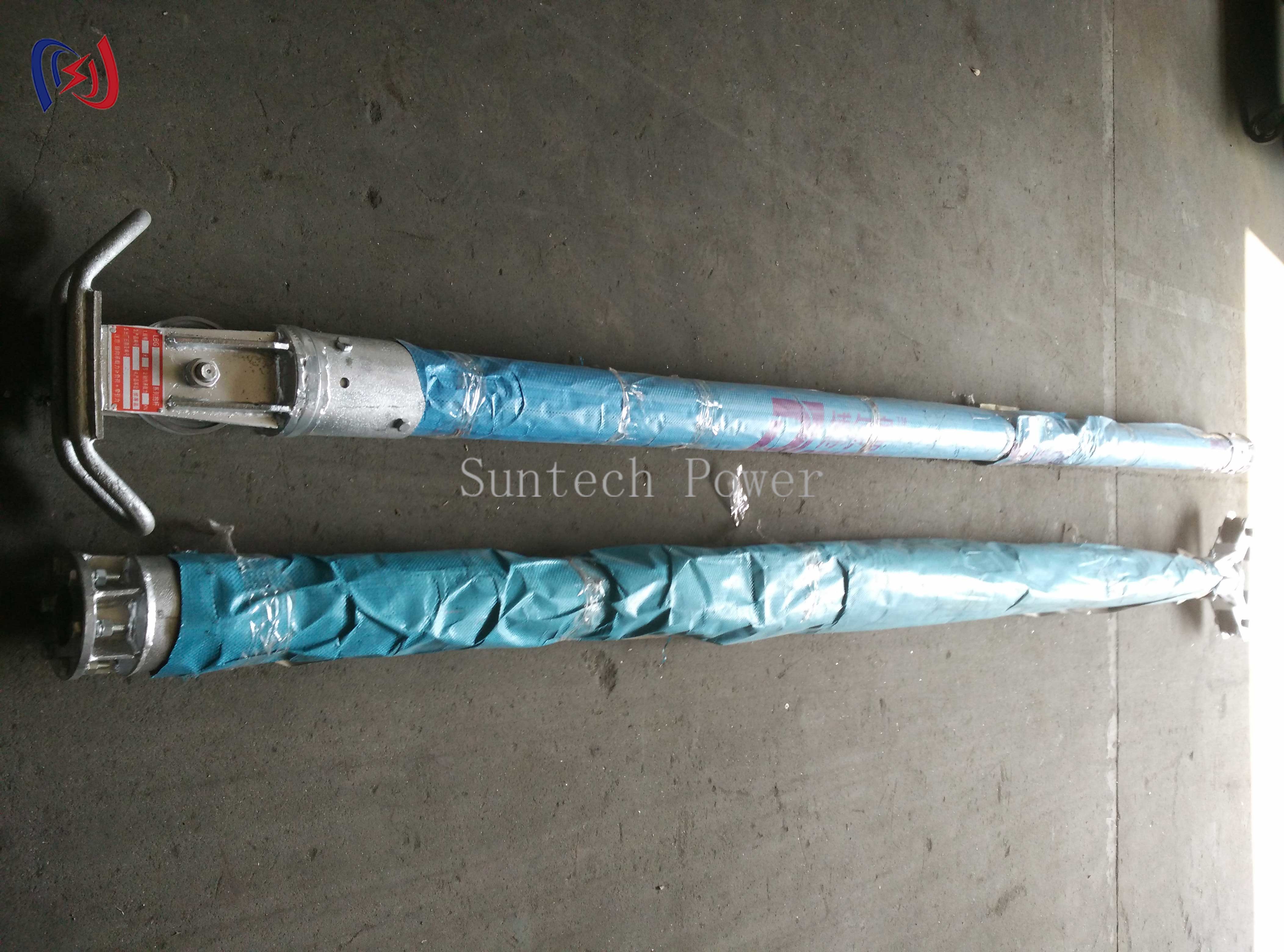

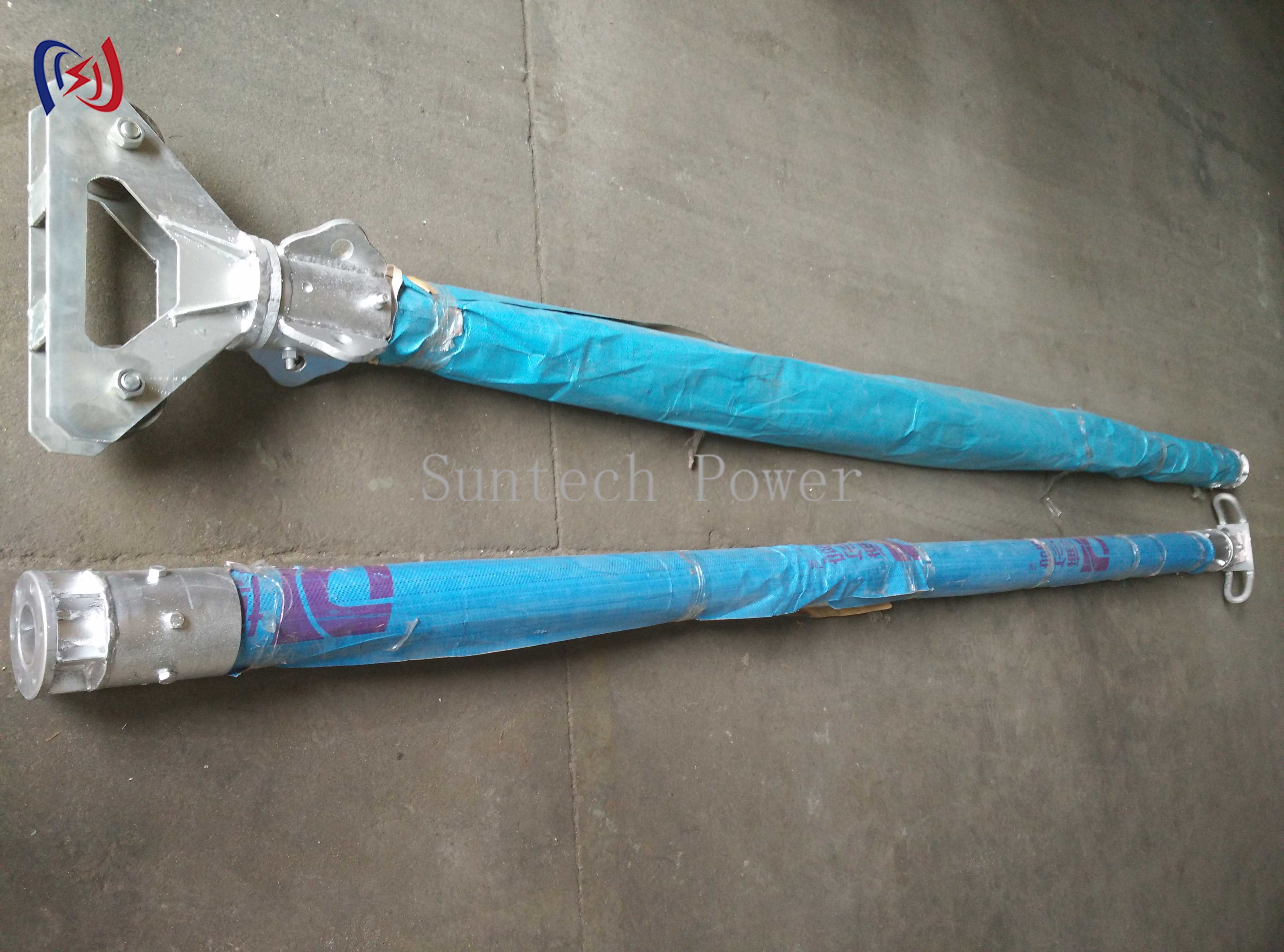

Hoge sterkte stalen buisvormige ginstang voor het opheffen van interne ophangingen
Kenmerken:
De inner-suspended tubular gin pole is een hoogwaardig hefsysteem dat speciaal is ontworpen voor interne ophangingen in de bouw en het onderhoud van overbrengingstorens.Het robuuste buisvormige ontwerp biedt uitzonderlijke sterkte-gewichtsverhouding en kenmerken:
Vervaardiging uit staal of van aluminium
Glanzere binnenwandoppervlakken voor verminderde wrijving tijdens het gebruik
Geïntegreerde opheffingsborden voor een veilige bevestiging van de lading

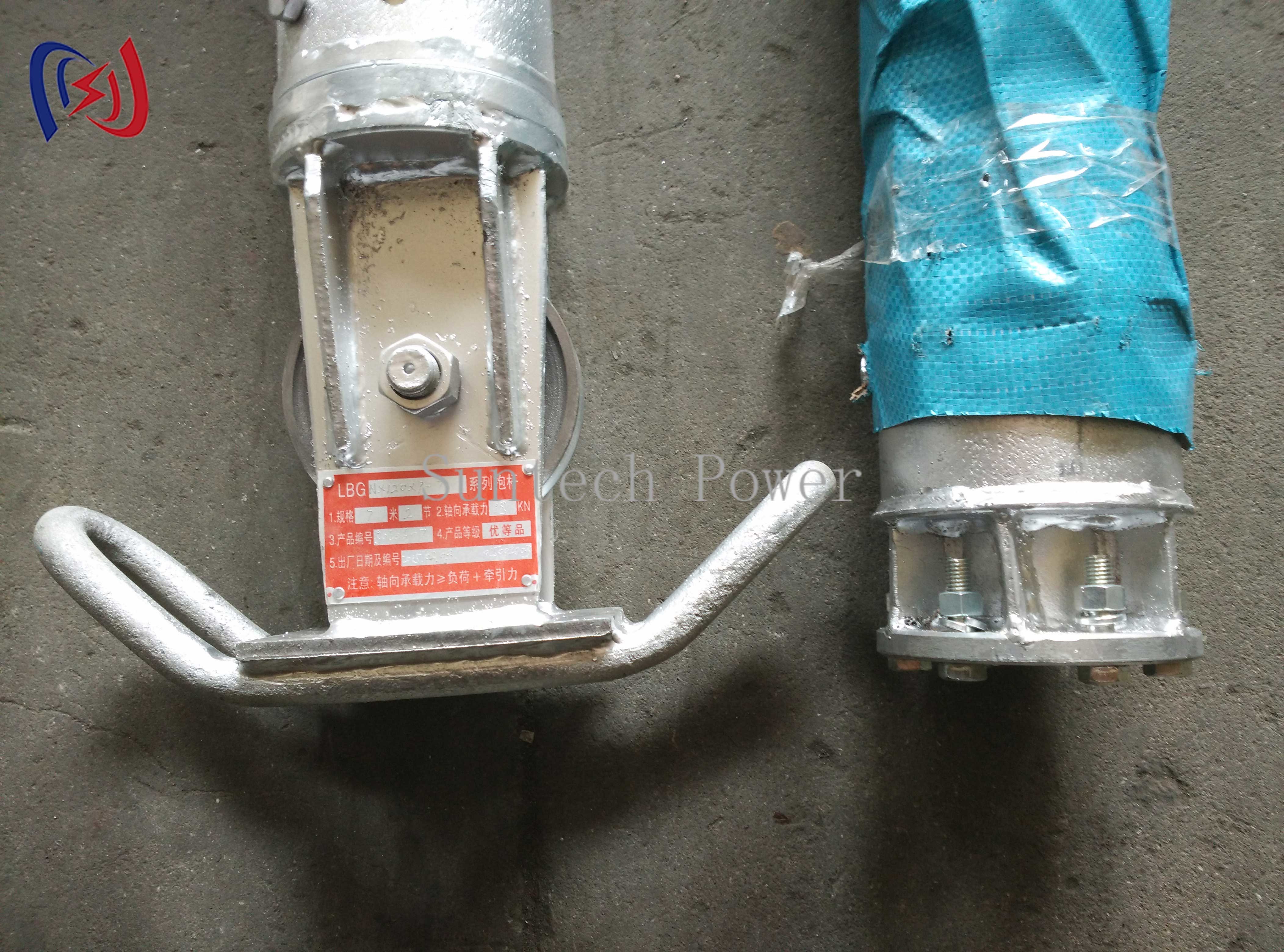

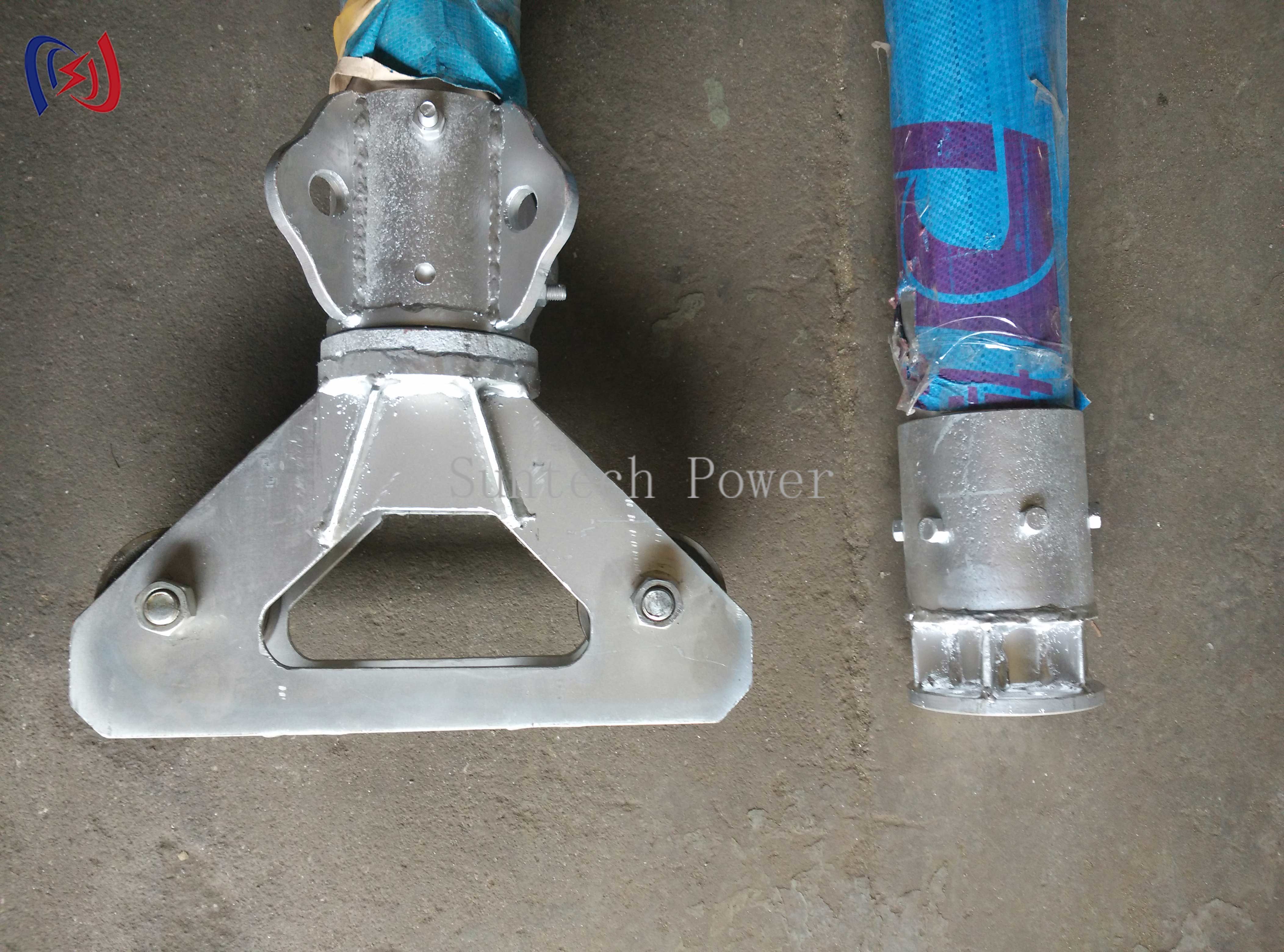

Precies ontworpen basisplaat voor stabiele montage
Corrosiebestendige afwerkingen geschikt voor kustgebieden
Werkingsbeginsel:
De buisvormige paal hangt van binnen in de torenstructuur

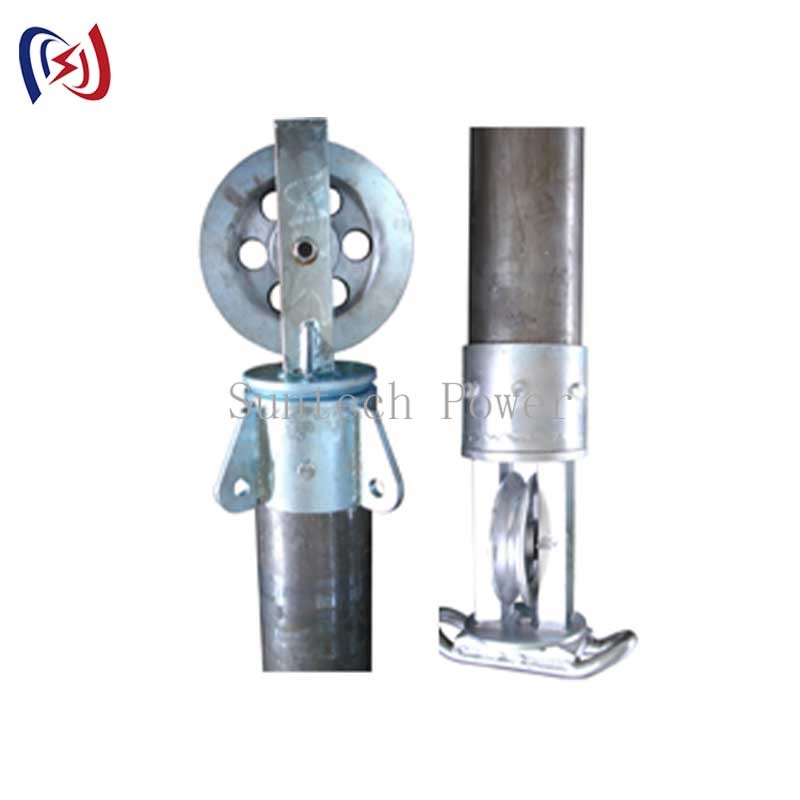

Een bovengemonteerde bundel leidt de hefkabel
De lading wordt verticaal door het midden van de paal opgeheven
Stabiliserende leidingen voorkomen dat de lading tijdens het opstijgen schommelt
Het modulaire ontwerp maakt het mogelijk om de hoogte inkrementeel aan te passen naarmate de bouw vordert
Toepassingen:
Montage van transmissietoren en installatie van onderdelen
Onderhoud van hoogspanningsapparatuur
Projecten voor de bouw van onderstations
Verzameling telecommunicatietoren
Installatie van brugkabel
Voordelen:
✔ Ruimtezuinig ontwerp - werkt binnen het bereik van de toren
✔ Betere belastingbeheersing - minimale zijdelingse beweging tijdens liften
✔ Weerbestendige constructie - werkt onder alle omstandigheden
✔ Verkorte installatietijd - snelle montage met minimale onderdelen
✔ Verbeterde veiligheid - eliminatie van externe schommelgevaren
Service en ondersteuning:
Beschikbaar site-specifieke technische analyse
Certificering van de belastingproef met elke eenheid
24/7 technische ondersteuning voor installatievragen
Specificaties
Nummer van de post | Model |
Lange (M) |
Diameter*wand (MM) |
Verticale belasting (KN) |
Veiligheidsfactor (K) |
Gewicht (kg/m) |
03101 | LBNXG120 | 9-11 | 120x7 | 5 tot 9 | 2.5 | 7.5 |
03111 | LBNXG150 | 9-11 | 150x6 | 10 tot 15 | 2.5 |
