SI-30 Hydraulische geleider trommelstand ¥ 300KN Heavy Duty Cable Reel Handling Equipment

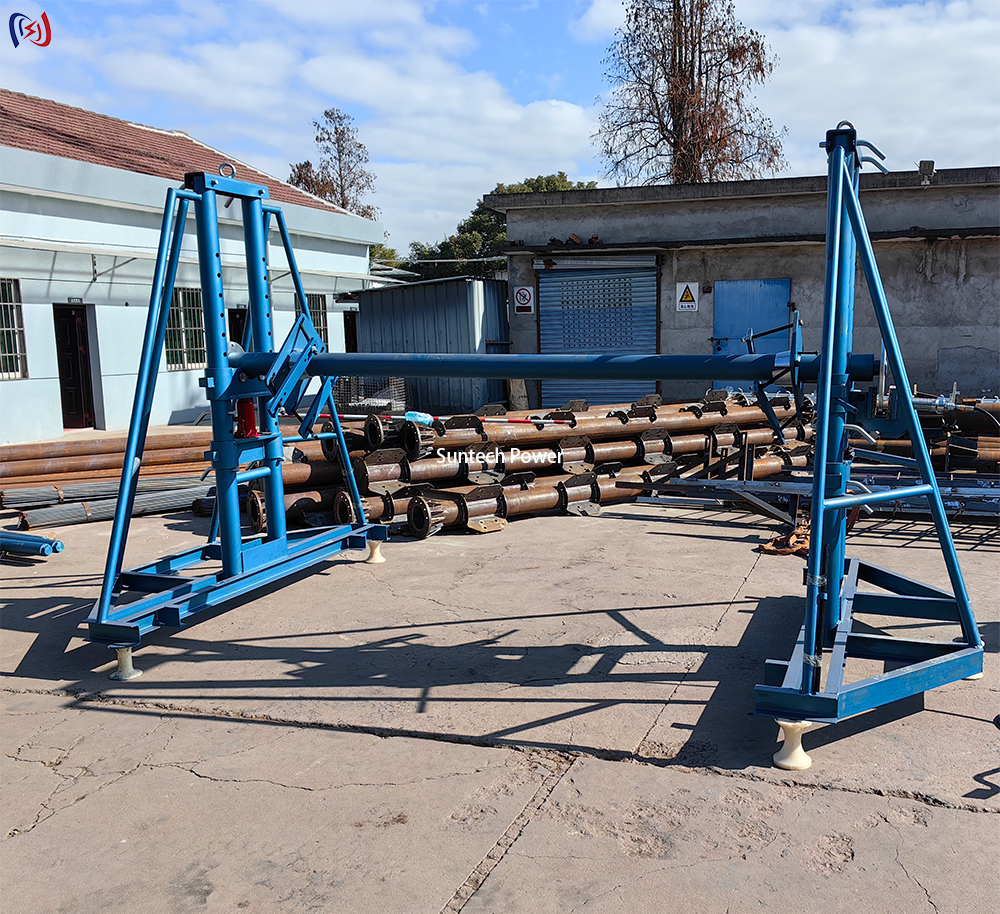

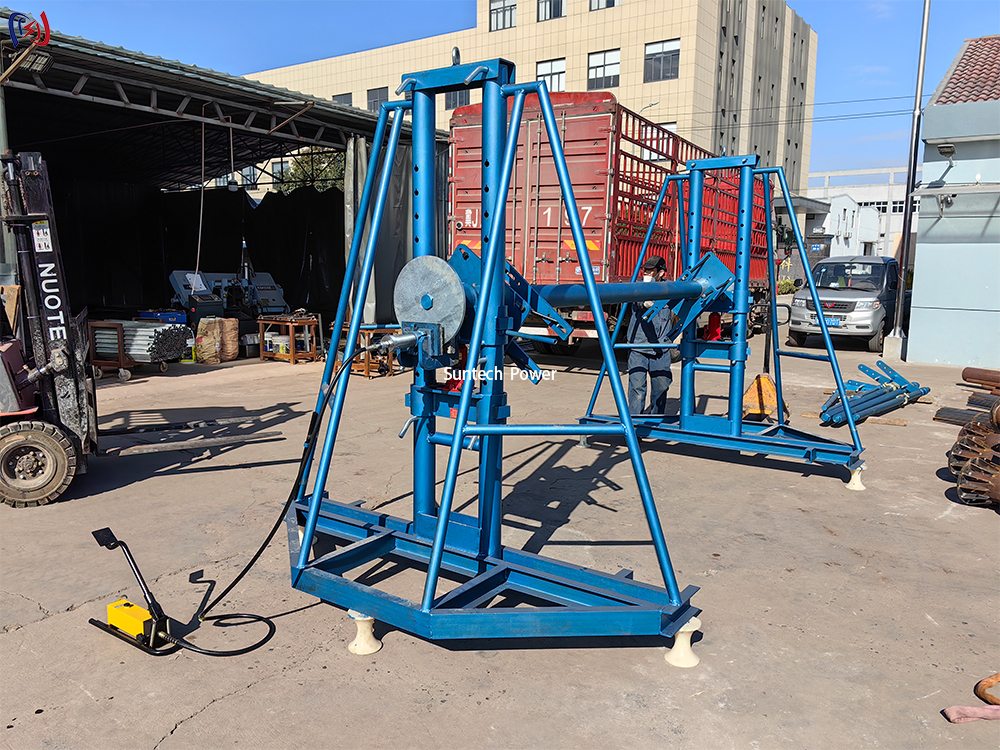

De SI-30 Hydraulic Conductor Drum Stand is een oplossing voor zware materialenverwerking die is ontworpen om grote stroomkabel-, geleider- en draadspellen met één operator op te tillen, te plaatsen en uit te betalen.Een hydraulische pomp verhoogt de trommel wieg van het grondniveau naar de werkhoogte, ter vervanging van handmatig rollen en roeren dat rugletsel en schade aan de jas veroorzaakt.de SI-30 is geschikt voor een belasting van 300KN en accepteert geleidersrolletjes tot 5000 mm in diameter en 3100 mm in breedte.
Technische specificaties
| Artikel 1 |
Parameter |
Waarde |
| 1 |
Model |
SI-30 |
| 2 |
Nominale belasting |
300 KN |
| 3 |
Toepasselijke spoeldiameter |
≤ Φ5000 mm |
| 4 |
Toepasselijke spoelbreedte |
≤ 3100 mm |
| 5 |
Kerngatdiameter |
Φ160~200 mm |
| 6 |
Zelfgewicht |
600 kg |
| 7 |
Liftsystem |
Handmatige hydraulische pomp |
| 8 |
Frame materiaal |
met een breedte van niet meer dan 600 mm |
| 9 |
Bremsing |
Geïntegreerde achterspanningsrem |
| 10 |
Mobiliteit |
Zware wielen, mobiele trolleybus |
Modelbereik en selectiegids
| Model |
Nominale belasting (KN) |
Roldiameter (mm) |
Wijdte van de spoel (mm) |
Hool Φ (mm) |
Gewicht (kg) |
| SI-5 |
50 |
≤ Φ2400 |
≤ 1600 |
76 ¢103 |
172 |
| SI-10 |
100 |
≤ Φ2700 |
≤ 1700 |
120 ¢ 135 |
230 |
| SI-10A |
100 |
≤ Φ3400 |
≤ 1900 |
120 ¢ 135 |
230 |
| SI-16 |
160 |
≤ Φ4000 |
≤ 2500 |
125 ¢ 200 |
325 |
| SI-20 |
200 |
≤ Φ4000 |
≤ 2500 |
135 ¢ 160 |
450 |
| SI-30 |
300 |
≤ Φ5000 |
≤ 3100 |
160 ¢ 200 |
600 |
Belangrijkste kenmerken en voordelen
Hydraulisch opheffen
De handmatige hydraulische pomp tilt rollen met een gewicht van maximaal 300KN, waardoor één gebruiker de vaten kan laden en plaatsen die anders een kraan of een volledige bemanning zouden vereisen.het wegnemen van de belangrijkste oorzaak van hefblessures bij kabelwerken.
Gecontroleerde kabelbetalingen
Een geïntegreerde terugspanningsrem regelt de uitbetalingssnelheid en spanning, waardoor kabelverlies, kronkels en losse lussen worden voorkomen en de geleider en isolatie tijdens de installatie worden beschermd.
Grote spoelcompatibiliteit
Verstelbare wieg armen en een brede basis accepteren spoel diameters van 2400 mm tot 5000 mm en kern gaten van 76 mm tot 200 mm, waardoor een stand bedienen van de distributie draad tot zware transmissie geleider.
Mobiel en stabiel ontwerp
Met zware wielen kan de standaard tussen de vrachtwagens en de werkplaats worden gerold, terwijl het starre gelaste frame zich op het terrein in een vlakke, stabiele uitbetalingsplatform sluit.
Productie en kwaliteitsborging
Elke SI-30 wordt geproduceerd door een ISO 9001-gecertificeerde fabrikant met meer dan 15 jaar ervaring in apparatuur voor het aanslepen van transmissiesniveaus en het afhandelen van kabels.De frames zijn vervaardigd van hoogvast staal met versterkt laswerk op alle spanningspunten, vervolgens getest op 1,25 keer de nominale capaciteit voor verzending.Elke eenheid wordt geleverd met een traceerbaar serienummer en een inspectieverslag, zodat de aanbestedings- en bouwingenieurs de conformiteit met de opgegeven 300KN-kwaliteitscategorie kunnen controleren..
Typische toepassingen
De SI-30 is ontworpen voor elektrotechnische aannemers, bedrijfsmedewerkers en telecommunicatie-installateurs.Onderstationswerkzaamheden en zware industriële kabeltrekwerkzaamheden waarbij met grote geleidertrommels veilig en efficiënt moet worden omgegaan.
De SI-30 Hydraulic Conductor Drum Stand combineert een laadvermogen van 300KN, 5000mm spoelcapaciteit en hydraulisch tillen met één bediener in een duurzame gelaste stalen constructie.Door de zwaarste en gevaarlijkste taak van de kabelverwerking te mechaniseren, beschermt het personeel, beschermt waardevolle eigendommen van dirigenten en houdt installatieteams productief.
