Kenmerken

Specificaties

Naam: Hydraulisch type kabelrolstand

Model: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Nominale belasting: 50-300KN

Toepasselijke kabelroldiameter: 2400-5000 mm

Toepasselijke kabelrolbreedte: 1600-3100 mm

Diameter kerngat: 76-200 mm

Gewicht: 172-600 kg

Framemateriaal: Staal met een hoog trek

Sollicitatie: Het rijgen van krachtoverbrengings- en distributiekabels

Markeren:

Hydraulische Kabelhaspelstandaard met een nominaal draagvermogen van 50-300KN

2400-5000 mm Diameter Leider Drum Stand

Hoge-vasthoudend staal frame kabel trommel stand

Basis informatie

Plaats van herkomst: NINGBO, CHINA

Merknaam: Suntech

Certificering: ISO 9001

Modelnummer: SI

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Kast van multiplex met versteviging met stalen banden voor export

Levertijd: 3-7 werkdagen voor voorraad, 15-25 dagen voor bulkbestellingen

Betalingscondities: L/C, T/T

Levering vermogen: 3000 stuks per maand

Galerij

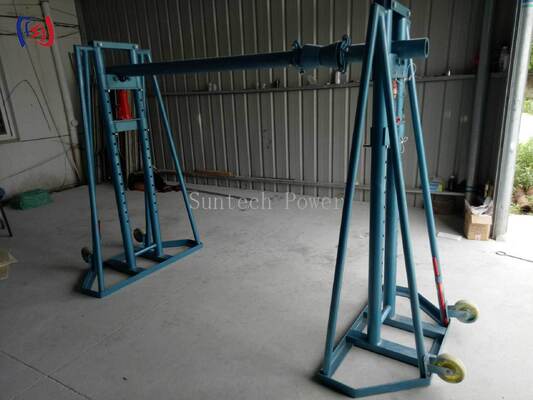

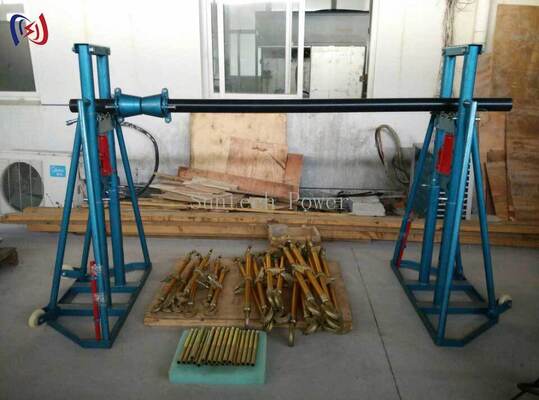

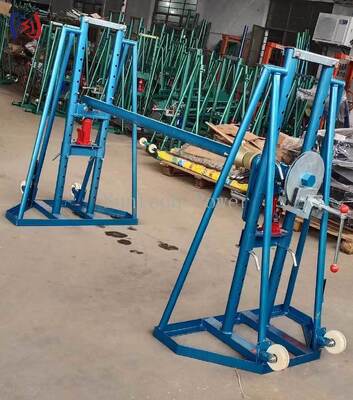

Hydraulische kabelrolstand met een nominale belasting van 50-300KN voor trommel met een diameter van 2400-5000 mm en een hoogdrijfbaar stalen frame

Productomschrijving

Hydraulische kabelrolstand voor het veilig en efficiënt hanteren van zware kabeltrommels

De hydraulische kabelbalk is een speciaal ontworpen oplossing voor materiaalbehandeling die zware kabels en geleidertrommels van het grondniveau naar een veilige werkhoogte verhoogt met behulp van een handmatige hydraulische pompHet is gemonteerd op een versterkt chassis van hoogdrijfstaal en wordt aangeboden in zes belastingsniveaus van 50KN tot 300KN.Het opheffen en uitbetalen van vaten tot 5000 mm in diameter die anders een kraan en een volledige bemanning zouden vereisen.

Geconstrueerd op basis van echt kabelstrengen

Hydraulisch hefsysteem:een robuuste handpomp en een cilinder tillen de trommel met minimale inspanning van de grond op, waardoor het handmatig tillen en rollen wordt verwijderd dat de meeste rug- en verpletteringsletsel veroorzaakt op het terrein.
Verstelbare armende kerngaten van de trommel van 76 mm tot 200 mm op te vangen en de trommel tijdens de uitbetaling veilig te vergrendelen.
Geïntegreerd remmenDe kabel wordt gelijkmatig gevoed zonder losse, geknipte of overbelastingen.
met een gewicht van niet meer dan 50 kgLaat één persoon een geladen stand over oneven oppervlakken verplaatsen en in lijn brengen met de trekrichting.
Versterkt frame:Het laswerk wordt verdubbeld bij elk spanningspunt en de brede, lage wieg houdt de eenheid stabiel onder volle nominale belasting.

Technische specificaties

Artikel nr.	Model	Nominale belasting (KN)	Roldiameter (mm)	Wijdte van de spoel (mm)	Kerngat (mm)	Gewicht (kg)
21346	SI-5	50	Max. 2400	Max. 1600	76 tot en met 103	172
21347	SI-10	100	Max. 2700	Max. 1700	120 tot en met 135	230
21348	SI-10A	100	Max. 3400	Max. 1900	120 tot en met 135	230
21349	SI-16	160	Max. 4000	Max. 2500	125-200	325
21343	SI-20	200	Max. 4000	Max. 2500	135-160	450
21344	SI-30	300	Max. 5000	Max. 3100	160-200	600

Kwaliteitscontrole en testen

Het laswerk van het frame volgt een gedocumenteerde procedure en elk chassis wordt gecontroleerd op de vierkantheid van een jig voordat het wordt geverfd.en elke afgewerkte eenheid wordt voor het verpakken door een volledige hefcyclus functioneel getestDe productie wordt uitgevoerd onder ISO 9001-gecertificeerd kwaliteitsmanagement en bij elke zending wordt een fabrieksinspectieverslag meegeleverd.

Typische toepassingen

Vervoer en distributie van overdrachts- en distributielijnen
Installatie van kabel van een substation en van een schakelplaats
Ondergrondse projecten voor het trekken van kabels en leidingen
Werken met betrekking tot spoorwegketens en telecoms
Kabels voor industriële installaties en windparken

Fabrieksondersteuning en koperverzekering

Producent-directe prijsstelling zonder handelslaagmarge
OEM en ODM beschikbaar met aangepaste belastingscategorieën, kleuren en merken
Technische tekeningen en belastingsberekeningen verstrekt vóór bestelling
Onderdelen van hydraulische pompen, armen en wielen in voorraad
12 maanden beperkte garantie op hydraulische onderdelen

Vertel ons uw trommel diameter, breedte, kern gat en vereiste belasting rating, en onze ingenieurs zal het juiste model aanbevelen en bevestigen een fabriek-directe offerte binnen één werkdag.
