Opmerking:1De belastingcapacitator kan optioneel zijn wanneer een kleine belastingleiding wordt getest of analoge belasting nodig is om de testfrequentie te regelen.
2.De testreactor kan worden geproduceerd met een nominale spanning van 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV voor elk stuk, afhankelijk van de omvang van het geteste object of de vereisten van de klant.de nominale stroom van elke HV-reactor kan 1~5A zijn,10A,15A,20A,25A,30A.
III. Figuur van het testprincipe:
VF: Variabele frequentie stroomvoorziening die het besturings- en meetonderdeel is van het testcircuit.
T: Excitatietransformatoren die de excitatiespanning voor de HV-testreactor leveren
L: Proefreactor met resonantie-inductiviteit in het LC-circuit en die de testspanning produceert
Cx: Beproefde apparatuur
MOA1: Bliksemhalter is het beschermende onderdeel van de opwindingstransformator
C1,C2: Spanningsdivider ((C1 is hoogspanningsarm,C2 is laagspanningsarm)) dat HV-spanningsmeting is

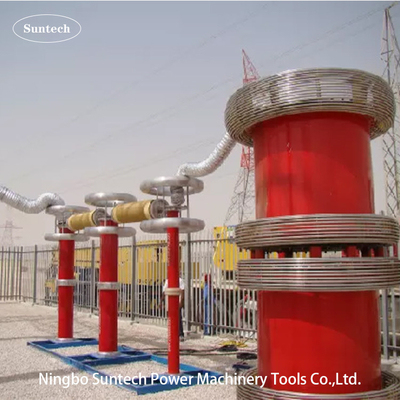

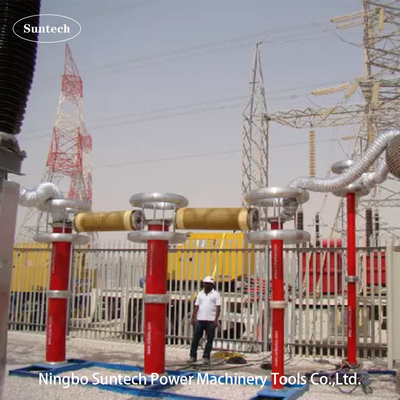

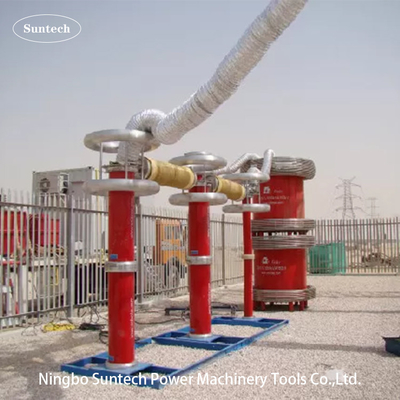

Algemene technische gegevens:
- Testmodus van het systeem: serie-resonantie met variabele frequentie
- Systeemmodel: CHX-9000KVA/150KV,300KV,450KV
- Invoervoeding: 380 ± 10% ((driefasig),50Hz/60Hz
- Aantal HV-testreactoren: 3 stuks
- Nominale uitgangscapaciteit: 9000 kVA
- Nominale uitgangsspanning: 150KV,300KV,450KV
- Maximale testspanning: niet meer dan 150KV,300KV,450KV
- Nominale uitgangsstroom: 20A/een stuk of in serie;60A in parallel
- Reg. Frequentiebereik: 20 Hz-300 Hz
- Resonantie spanningsgolfvorm: sinusgolf
- THD van de uitgangsgolfvorm: ≤ 1%
- Isolatieniveau: minder dan 1,1 keer en 1min normaal
- Werkcyclus: 60 min bij onder de nominale werktoestand;
- Kwaliteitsfactor van de testset zelf: Q≥60
- Temperatuurverhoging: minder dan 65 K onder nominale werkstroom gedurende 60 minuten;
- Geluidsniveau: niet meer dan 70B
- Reactorstructuur: olie-onderdompeld type, epoxy buiscilindertype;
V. Hoofdmeets- en besturingssoftwarepaneel als volgt:
Opmerking: Deze figuur toont het scherm bij het instellen van de testparameterstap van de besturings- en meetsoftware op de VF-toevoer
VI.Accessoires
- Accessoirebox voor opslag van accessoires
- Inlaatkabels van energiebronnen
- Uitgangskabels van energiebronnen
- met een vermogen van niet meer dan 50 W
- Aardingskabels van het systeem
- Parallelle kabels van de reactor
- HV-metingskabels (de signaaluitgangskabels van de spanningsdivider)
- HV-uitgangskabels ((reactor om te splitsen, splitser om te testen)
- Ondersteunende basis voor de scheiding
- Corona-ring voor testreactor en -verdeler
- Er wordt een eindtestrapport, een kwaliteitscertificaat, een gebruikershandleiding en een verpakkingslijst aangeboden.
VII. Ander typisch model
1 Facultatief model voor XLPE-kabel van de klasse 132KV
Model |
Nominale spanning |
Nominale uitgangsstroom |
Nominale uitvoercapaciteit |
Maximale toepassing |
CHX-775KVA/155KV |
155 kV |
5A |
775 KVA |
132 kV kabel≤1km |
CHX-1550KVA/155KV |
155 kV |
10A |
1550 KVA |
132 kV kabel≤2km |
CHX-2325KVA/155KV |
155 kV |
15A |
2325 KVA |
132 kV kabel≤3km |
CHX-3100KVA/155KV |
155 kV |
20A |
3100 KVA |
132 kV kabel≤4km |
De in punt 2 van deze bijlage vermelde systemen worden gebruikt. |
155 kV |
25A |
3875 KVA |
132 kV kabel≤5km |
CHX-7750KVA/155KV |
155 kV |
50A |
7750 KVA |
132 kV kabel≤10km |
CHX-12400KVA/155KV |
155 kV |
80A |
12400 KVA |
132 kV kabel≤16km |
De in de bijlage vermelde systemen worden gebruikt. |
155 kV |
100A |
15500 KVA |
132 kV kabel≤20km |
Speciale eisen kunnen per bestelling worden gesteld |
Opmerking: geteste kabelspanningsklasse ≤ 132 kV, 0,25 uF/km
2 Facultatief model voor de spanningsonderzoek op locatie van XLPE-kabels van de klasse 230KV
Model |
Nominale spanning |
Nominale uitgangsstroom |
Nominale uitvoercapaciteit |
Maximale toepassing |
CHX-2020KVA/255KV |
255 kV |
8A |
2020 KVA |
220~230kV kabel≤1km |
CHX-4080KVA/255KV |
255 kV |
16A |
4080 KVA |
220~230kV kabel≤2km |
CHX-6120KVA/255KV |
255 kV |
24A |
6120 KVA |
220~230kV kabel≤3km |
CHX--8160KVA/255KV |
255 kV |
32A |
8160 KVA |
220~230kV kabel≤4km |
De voorziening van het voertuig is in overeenstemming met de voorschriften van punt 6.2.3. |
255 kV |
40A |
10200 KVA |
220~230kV kabel≤5km |
CHX--20400KVA/255KV |
255 kV |
80A |
20400 KVA |
220~230kV kabel≤10km |
De in punt 3.4.1 bedoelde vergunningen zijn niet van toepassing op een voertuig met een vermogen van meer dan 100 kW. |
255 kV |
100A |
25500 KVA |
220~275kV kabel≤12,5km |
Speciale eisen kunnen per bestelling worden gesteld |
Opmerking: geteste kabelspanningsklasse ≤ 230 kV, 0,25 uF/km
3 Facultatief model voor de spanningsonderzoek op locatie van XLPE-kabels van de klasse 330 KV
Model |
Nominale spanning |
Nominale uitgangsstroom |
Nominale uitvoercapaciteit |
Maximale toepassing |
CHX-3500KVA/350KV |
350 kV |
10A |
3500 KVA |
330 kV kabel≤1km |
CHX-7000KVA/350KV |
350 kV |
20A |
7000 KVA |
330 kV kabel≤2km |
CHX-10500KVA/350KV |
350 kV |
30A |
10500 KVA |
330 kV kabel≤3km |
CHX-14000KVA/350KV |
350 kV |
40A |
14000 KVA |
330kV kabel≤4km |
CHX-21000KVA/350KV |
350 kV |
60A |
21000 KVA |
330kV kabel≤5km |
CHX-28000KVA/350KV |
350 kV |
80A |
28000 KVA |
330kV kabel≤10km |
Speciale eisen kunnen per bestelling worden gesteld |
Opmerking: geteste kabelspanningsklasse ≤ 330kV, 0,25uF/km
4 Facultatief ander model voor lange XLPE-kabels
Model |
Nominale spanning |
Nominale uitgangsstroom |
Nominale uitvoercapaciteit |
Toepassing
(vanaf 20 Hz)
|
CHX-2600KVA/130KV |
130 kV |
10A,20A |
1300 KVA |
Voor U0=64KV en onder kabel |
CHX-3000KVA/150KV |
150 kV |
10A, 20A |
3000 KVA |
Voor U0= 87KV en onder kabel |
CHX-10000KVA/250KV |
250 kV |
20A, 40A |
10000 KVA |
Voor U0=127KV en onder kabel |
CHX-20000KVA/250KV |
250 kV |
20A, 80A |
20000 KVA |
Voor U0=127KV en onder kabel |
CHX-21000KVA/350KV |
350 kV |
20A, 60A |
21000 KVA |
Voor U0=230KV en onder de kabel |
CHX-42000KVA/350KV |
350 kV |
20A, 80A |
42000 KVA |
Voor U0=230KV en onder de kabel |
Speciale eisen kunnen per bestelling worden gesteld |
Opmerking: de testspanning van de XLPE-kabel wordt beschouwd als 1,7U.0
5 Facultatief model voor kabel van de HV- of EHV-klasse en GISAC-hypotest ter plaatse
MOdel |
Nominale spanning |
Nominale uitgangsstroom |
Nominale uitvoercapaciteit |
Toepassing
(vanaf 20 Hz)
|
CHX-2600KVA/130KV,260KV |
130 kV,260 kV |
20A@130KV |
2600 KVA |
Voor U0=64KV kabel
Voor GIS van de klasse 72,5 KV
|
10A@260KV |
Voor U0=127KV-kabel
Voor GIS van de klasse 145KV
|
CHX-9000KVA/150KV,300KV |
150 kV, 300 kV |
60A@150KV |
9000 KVA |
Voor U0= 87KV-kabel
Voor GIS van de klasse 72,5 KV
|
30A@300KV |
Voor U0= 160KV kabel
Voor GIS van de klasse 170 KV
|
CHX-10000KVA/250KV,500KV |
250KV,500KV |
40A@250KV |
10000 KVA |
Voor U0=127KV-kabel
Voor GIS van de klasse 145KV
|
20A@500KV |
Voor U0=290KV-kabel
Voor GIS van de klasse 362KV
|
CHX-20000KVA/250KV,500KV |
250KV,500KV |
80A@250KV |
20000 KVA |
Voor U0=127KV-kabel
Voor GIS van de klasse 145KV
|
40A@500KV |
Voor U0=290KV-kabel
Voor GIS van de klasse 362KV
|
CHX-21000KVA/350KV,700KV |
350 kV, 700 kV |
60A@350KV |
21000 KVA |
Voor U0=190KV-kabel
Voor GIS van de klasse 170 KV
|
30A@700KV |
Voor U0=290KV-kabel
Voor GIS van klasse 550KV
|
Speciale eisen kunnen per bestelling worden gesteld |
VIII. Teststandaardtabel ter plaatse van IEC 60840:2011 en IEC 62067:2011 voor XLPE-kabel
IX. Standaardtabel voor isolatieproeven ter plaatse van IEC 62271-203:2011 voor HV-GIS
