Vlf-kabeltestmachine voor het testen van hoogspanningskabels met zeer lage frequentie

Vlf-kabeltestmachine voor het testen van hoogspanningskabels met zeer lage frequentie

  • Vlf-kabeltestmachine voor het testen van hoogspanningskabels met zeer lage frequentie
  • Vlf-kabeltestmachine voor het testen van hoogspanningskabels met zeer lage frequentie
  • Vlf-kabeltestmachine voor het testen van hoogspanningskabels met zeer lage frequentie
  • Vlf-kabeltestmachine voor het testen van hoogspanningskabels met zeer lage frequentie
Vlf-kabeltestmachine voor het testen van hoogspanningskabels met zeer lage frequentie
Productdetails:
Plaats van herkomst: Ningbo, China
Merknaam: Ningbo Suntech Power
Certificering: ISO9001
Modelnummer: VLF-80KV/0,1Hz
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: Één eenheid
Prijs: Negotiable
Verpakking Details: Export standaard houten behuizing met fumigatievrij
Levertijd: 15-20working dagen
Betalingscondities: T/T
Levering vermogen: 20 reeksen/maand
Contact
Gedetailleerde productomschrijving
Testbeginsel: Zeer lage frequentie Gebruik: AC-standstandspanningstest
Testvoorwerp: 35 kV en lager Kabel en generator Component: Controller, HV booster, compensatie condensator belasting
Testfrequentie: 0.1Hz, 0.05Hz, 0.02Hz Max.Testspanning: 0 tot en met 80 KV
Precisiteit: ± (3% van de volle schaal +0,5 KV) Max, ik ben aan het werk.: 60 minuten
Hoog licht:

Nederfrequentiekabel-identificator 80KV

,

Testapparatuur voor hoogspanningskabels 0

,

02 Hz

Gedetailleerde productbeschrijving
Testbeginsel: Zeer lage frequentie Gebruik: AC-standstandspanningstest
Testobject: 35 kV en lager Kabel en generator Component: Controller, HV Booster, Compensatiecondensatorbelasting
Testfrequentie: 0.1Hz, 0.05Hz, 0.02Hz Max.Testspanning: 0 tot en met 80 KV
Genauigheid: ± (3% van de volle schaal +0,5 KV) Max. Werk: 60 minuten
Hoog licht:

ondergrondse kabeldetector

,

High voltage-kabel-identificator




Testapparatuur voor hoogspanningskabels met zeer lage frequentie, testapparatuur voor acceptatietests, VLF-kabeltester



I. Toepassing:

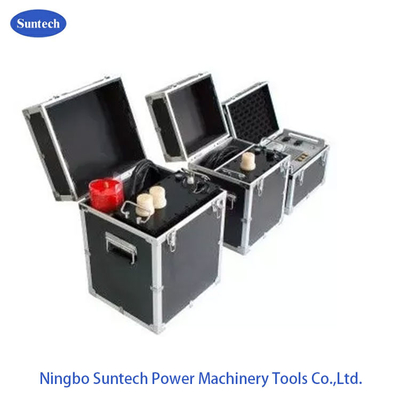

Het model VLF-80KV/0.1Hz is ontworpen voor het uitvoeren van een stand-by-spanningstest met zeer lage frequentietechnologie voorvermogenggeneratoren of35KV en lager XLPE-stroomkabel. In vergelijking met de Hipot-testset bij de hoofdstroomfrequentie heeft de VLF HV-testset slechts een veel klein testvermogen nodig ((in theorie ongeveer 1/500).De grootte en het gewicht is ook sterk verminderd.Vooral de verschijning van bewaking kan de generator isolatie abnormale verschijnselen zoals oppervlak corona, ontlading en ga zo maar door.

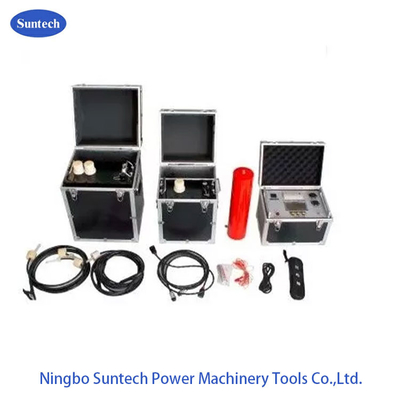

De testset bestaat uit een bedieningskist, twee HV-boosters, een compensatiecondensator en een ontladingsstaaf.Het heeft uitstekende prestaties..



Het is verboden om de spanning te verhogen zonder belasting, of om te verbinden met weerstandsbelasting.optioneel condensator is nodig om te verbinden.



Tot nu toe vormde de ontworpen testset ook veelander serieel modelHetzelfde model kan een ander typisch model in de volgende clausule zien.


II. Voorzieningslijst van dit model:



Sn Beschrijving

Hoeveelheid


1 VLF-meeteenheid 1 Eenheid



2

 50KV HV-booster 1 Eenheid
30KV HV-booster 1 Eenheid
3 Ontladingsstaaf 1 Eenheid
4 Bevestigingscapacitor, 0,04 μF 1 Eenheid
5 HV-test/aansluitkabels 1 verzamelen
6 Aardkabel 1 Eenheid
7 20A Veiligheid 5 Eenheid
8 Printpapier 2 Eenheid
9 Handleiding 1 Eenheid
10 Fabriekstestverslag 1 Eenheid





III. Productkenmerken:

  1. Elektronische frequentieomrekening
  2. Gecontroleerd door microprocessor
  3. Twee HV-boosters, 90KV uitgang in serie; of 40KV/50KV voor één
  4. Groot LCD-scherm
  5. Sinusgolf-uitgang
  6. Overspanningsbescherming, actietijd minder dan 20 ms
  7. Overstroombescherming voor zowel de invoer- als de uitvoerzijde, actietijd minder dan 20 ms
  8. De uitgangsstroom/spanningsgolfvorm wordt rechtstreeks aan de hoogspanningszijde bemonsterd.
  9. HV-stroombeperkende weerstand binnenin
  10. Micro-printer binnenin
  11. De uitgangsspanning wordt niet beïnvloed door capacitieve stroom tijdens de test, aangezien het ontwerp van de negatieve terugkoppeling met gesloten lus


Optioneel model en testbereik:



Model Spitsspanning Meetbereik Gewicht De testobjectbereik
VLF-30 30 kV 0.1Hz,≤ 1,1 μF

Regelaar: 4 kg

Booster: 25 kg

Grootte: L*W*H

323*174*323

10 kV en lager spanning

Kabel, generator.
00,05 Hz,≤ 2,2 μF
00,02 Hz, ≤ 5,5 μF
VLF-50 50 kV 0.1Hz,≤ 1,1 μF

Regelaar: 6 kg

Booster: 45 kg

Grootte: L*W*H

357*210*365

15.75KV en lager spanning

kabel, generator
00,05 Hz,≤ 2,2 μF
00,02 Hz, ≤ 5,5 μF
VLF-60 60 kV 0.1Hz,≤ 1,1 μF

Regelaar: 6 kg

Booster: 50 kg

Grootte: L*W*H

357*220*370

18KV en onderspanning

kabel, generator
00,05 Hz,≤ 2,2 μF
00,02 Hz, ≤ 5,5 μF
VLF- 80 80 kV 0.1Hz,≤ 1,1 μF

Regelaar: 8 kg

Booster: 90 kg

Grootte: L*W*H

357*240*390

Spanning van 35 KV en lager

kabel, generator






















































V.Testverbindingsfiguur



1. Voor XLPE-kabels onder 80 KV testspanning

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0



2. Voor generatorstator onder 50 KV testspanning
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1



VI.Kies van het testmodel



1Voor kabelproeven

De testspanningspiekformule: Umax=3U0,

U0=Eenfasige nominale spanning van de kabel

Testtijd: 60 minuten



2. Voor generatorstator

Utest=1,414*βKU0,

Utest---- 0,1 Hz piektestspanning (kV);

β-------0,1 Hz en 50 Hz spanningsequivalentfactor, meestal 12;

Gewoonlijk 1,3 tegen 1.5, neem over het algemeen 1.5;

Uo----- Nominale spanning (kV) van de wikkeling van de generatorstator:
