Plaats van herkomst: | Ningbo, China |
Merknaam: | Ningbo Suntech Power |
Certificering: | ISO9001 |
Modelnummer: | FKTF-serie |
Min. bestelaantal: | Één eenheid |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Export standaard houten behuizing met fumigatievrij |
Levertijd: | 25~30 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 10 eenheden/1maand |
Testbeginsel: | Variabele frequentie resonancircuit | Testpunt: | AC-test tegen spanning onder 108KV |
---|---|---|---|
Maximum capaciteit: | OEM-producten | Max. Voltage: | OEM-producten |
Ontwerp kenmerk: | draagbaar type | Component: | V/F stroombron, opwindingstransformator, lichter modulaire testreactor en spanningsdivider |
Testfrequentie: | 30-300Hz | Werkcyclus: | 60 minuten |
Testvoorwerp: | 35KV kabel, 10KV kabel, 35KV elektriciteitsonderstation | Testnorm: | IEC 60060-1:2010;IEC 62271-203:2011 voor GIS, IEC 60840:2011 voor XLPE-kabel; |
Hoog licht: | Draagbare hoogspanningskabel tester 300Hz,Lichte MV-kabeltester |

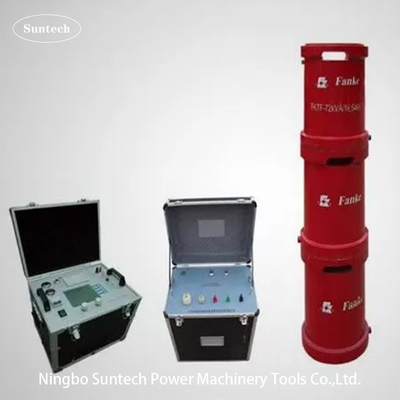

Draagbare variabele frequentie resonantie weerstaan spanning test set, voor MV kabel en Power Substation Test
I. Gebruik van het product:
FKTF draagbare resonantietoetsinrichting met variabele frequentie is voornamelijk bedoeld voor de toets van wisselspanning voor elektrische apparatuur en elektrische systemen onder 110kv.De reactoren en de opwindingstransformatoren worden gevuld met droog epoxyhars., kleine afmetingen en lichtgewicht, geschikt voor het verplaatsen van velden, serie of parallelle samenstelling, die niet alleen aan de testvereisten van transformator, GIS,breaker,wederzijdse inductor en buizen, maar ook die van kabels onder de 110kv
II. Toepasselijke onderwerpen
III. Belangrijkste onderdelen
VI. Algemene technische gegevens
V. Belangrijkste onderdelen: (bijvoorbeeld FKTF-108KVA/27KV, 54KV, 108KV testset)
SN: niet-verbindend | Naam van de onderdelen | Type en specificatie | Qty. | Elk gewicht | Elke dimensie |
1 | Variabele frequentievermogen | FKVF-5kW/380V | 1 stuk | 35 kg | 450*450*500 mm |
2 | Excitatietransformator | CQSB(J)-5kVA/1,25KV,5KV | 1 stuk | 35 kg | 450*350*450 mm |
3 | HV-resonantieproefreactor | CHX(kf) -27kVA/27kV | 4 stuks | 42 kg | D350*H400 mm |
4 | Capacitatieve verdeling | TRF-110kV/1000pF | 1 set | 10 kg | D150*H850 mm |
5 | Speciale testtoestellen | 1 set |
VI. Verbindingsbeginsel van de test:
VF: Variabele frequentie stroombron T: Excitatietransformator
L: Testreactor Cx: geteste apparatuur MOA1: bliksemstopper
C1,C2: Spanningsdivider ((C1 is hoogspanningsarm,C2 is laagspanningsarm))
VII. Meesters- en besturingssoftwarepaneel:
Opmerking: dit is het softwarepaneel voor het starten van de test voor het instellen van parameters
VIII.Accessoires
IX. Ander facultatief model
1. Voor GIS-tests ter plaatse
Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit |
Toepassing (vanaf 45 Hz) |
CHX-135KVA/135KV | 27KV*5 | 1A | 135 kVA | Voor 72,5 KV en lager dan GIS |
CHX-270KVA/135KV | 27KV*5 | 1A | 135 kVA | Voor 72,5 KV en lager dan GIS |
CHX-216KVA/216KV | 27 KV*8 | 1A | 216 KVA | Voor 123 KV en lager dan GIS |
CHX-270KVA/270KV | 27KV*10 | 1A | 270 kVA | Voor 145 KV en lager dan GIS |
CHX-275KVA/275KV | 275 kV | 2A | 275 KVA | Voor 170 KV en lager dan GIS |
Speciale eisen kunnen per bestelling worden gesteld |
2. Voor de proef van 45 KV XLPE-kabels ter plaatse
Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit | Maximale toepassing |
CHX-108/54 | 54 kV | 2A | 108 KVA | 45 kV kabel≤1km |
CHX-216/54 | 54 kV | 4A | 216 KVA | Kabel van 45 kV≤2km |
CHX-324/54 | 54 kV | 6A | 324 KVA | 45 kV kabel≤3km |
CHX-432/54 | 54 kV | 8A | 432 KVA | 45 kV kabel≤4km |
CHX-540/54 | 54 kV | 10A | 540 KVA | 45 kV kabel≤5km |
CHX-1080/54 | 54 kV | 20A | 1080 KVA | 45 kV kabel≤10 km |
Speciale eisen kunnen per bestelling worden gesteld |
3. Voor de test van de 66KV XLPE-kabel ter plaatse
Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit | Maximale toepassing |
CHX-160/80 | 80 kV | 2A | 160 kVA | 66 kV kabel≤0,5 km |
CHX-320/80 | 80 kV | 4A | 320 kVA | 66 kV kabel≤1km |
CHX-640/80 | 80 kV | 8A | 640 KVA | 66 kV kabel≤2km |
CHX-960/80 | 80 kV | 12A | 960 KVA | 66 kV kabel≤3km |
CHX-1280/80 | 80 kV | 16A | 1280 KVA | 66 kV kabel≤4km |
CHX-1600/80 | 80 kV | 20A | 1600 KVA | 66 kV kabel≤5km |
CHX-3200/80 | 80 kV | 40A | 3200 KVA | 66 kV kabel≤10 km |
CHX-9600/80 | 80 kV | 120A | 9600 KVA | Kabel van 66 kV≤20 km |
Speciale eisen kunnen per bestelling worden gesteld |
X. Standardtabel voor isolatieproeven ter plaatse van IEC 60840:2011 voor XLPE-kabels
