Professionele apparatuur voor het testen van hoogspanningskabels / High Voltage Cable Identifier

Test voor de identificatie van kabels in actieve stroom, identificatie van kabels, identificatie van de fasesequentie van hoogspanningskabels

I. Invoering van het product

FKSB-2000 is een test voor de identificatie van live kabels die wordt gebruikt om een specifieke kabel in een bundel kabels te identificeren tijdens de opstelling, migratie, onderhoud en storingsbehandeling van stroomkabels.Het heeft de kenmerken van nauwkeurige, snelle, eenvoudige werking en een breed toepassingsbereik. Het is een onmisbaar testinstrument voor kabelconstructie en onderhoud.

II. Productbeginsel

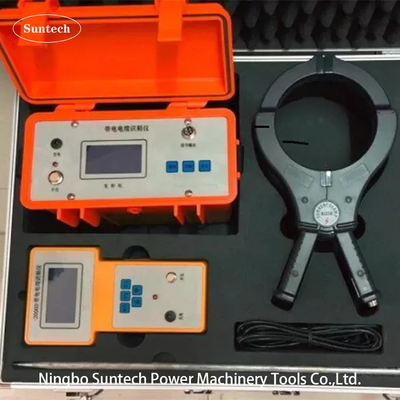

Het apparaat bestaat uit een kabel-identificatie-zender, een kabel-identificatie-ontvanger, een zend- en een ontvangstklem en een verbindingslijn voor het uitgangssignaal.Het heeft een hoog vermogen huidige pulsuutput; op-site ontvangend signaal kenmerken helder, licht en flexibel, hoge gevoeligheid, kan effectief onderdrukken op-site vermogen frequentie interferentie; nauwkeurig en snel oordeel; betrouwbaar beschermingscircuit,niet bang voor kortsluiting; grote kaak ф150 geschikt voor verschillende doorsnede gebiedende exploitant heeft geen elektrisch direct contact met het elektriciteitsnetBij het identificeren van de kabel is het niet nodig om de beide uiteinden van de kabel los te koppelen van de elektriciteitsdistributieapparatuur.De kabel kan online worden geïdentificeerd terwijl de kabel live is, waardoor de efficiëntie van de identificatie wordt verbeterd en de directe en indirecte gevolgen van stroomstortingen aanzienlijk worden verminderd.

De zender en de ontvanger van het FKSB-2000-instrument voor de identificatie van live-kabels gebruiken single-chip codering en decoderingstechnologie en PSK-technologie die veel wordt gebruikt op het gebied van communicatie.Een fase-gecodeerd signaal met een gemiddelde waarde van 0 wordt op de zendklem verzonden, en de single-chip ontvanger in de ontvanger filtert het ontvangen signaal door middel van hardware en software, en voert vervolgens fase-identificatie uit.Richt de pijl die de klem uitzendt en de ontvangende klem naar het eind van de kabelWanneer de ontvanger van de kabel een kabel vastklemt, is de ontvanger van de kabel rechtsaf gericht met een geluids- en visuele indicatie.en de stroomrichting is tegengesteld aan de stroomrichting van de geïdentificeerde kabelHet is gemakkelijk om de geïdentificeerde kabel duidelijk te identificeren van meerdere kabels.Bovendien, aangezien de signaalstroomintensiteit op de geïdentificeerde kabel gelijk is, ontvangen de ontvangende klemmen langs de kabel dezelfde elektromagnetische signaalsterkte,en de geïdentificeerde kabel is niet beperkt door de lengte van de geïdentificeerde kabel.

III. Kenmerken

1Het is niet alleen geschikt voor de identificatie en het beoordelen van de uitschakelkabel, maar ook voor de identificatie van de elektrische verbinding.maar ook geschikt voor de identificatie en beoordeling van de kabel met het puntDe werking is uiterst eenvoudig en handig te gebruiken.

2De kabel-identificator is anders dan de conventionele identificator. Het gebruikt zui's nieuwe communicatietechnologie.De zender maakt gebruik van de single-chip-technologie om het verzonden signaal te coderen en aan te sturenDe ontvanger in de ontvanger ontvangt het signaal. Fase-gecodeerde signaal decodering en fase-identificatie.De doelkabel wordt geïdentificeerd uit een grote bundel kabels op basis van de * kenmerken van de signaalfase kenmerken op de doelkabel. Daarom is de werkprestatie betrouwbaar en kan de ultra lange kabel ook nauwkeurig worden onderscheiden.Geschikt voor alle soorten hoogspannings- en laagspanningskabels.

IV. Samenstelling en functie

De identificatiecode bestaat voornamelijk uit de volgende zes delen.
1. Signalzender: Een hoogfrequent elektromagnetisch signaal dat een bepaalde hoeveelheid stroom uitzendt, die wordt aangebracht op een vooraf vastgestelde afstroomkabel of live-kabel en een constante stroom op de kabel produceert.

2Signalontvanger: het signaal dat door de koppelklem wordt gedetecteerd, wordt weergegeven in de vorm van roosterlengte, nummergrootte en buzzer.De exploitant beoordeelt de sterkte van het ontvangen signaal.

3. Koppelingspangen: worden gebruikt voor het verzenden en ontvangen van elektromagnetische signalen (de zend- en ontvangspangen worden door elkaar gebruikt).

4. Charger: wordt gebruikt voor het opladen van de signaalzender en -ontvanger.

5. Direct aangesloten signaallijn: Het is een rode en zwarte dubbele klemlijn, die wordt gebruikt voor de directe verbinding identificatie van stroomstoring kabel.

6- verbinding van de koppelpannen met de signaalzender en -ontvanger

V. Belangrijkste technische kenmerken

5.1 Deel van de zender
1Uitgangssignaal: uitgangssinusoïdale wisselstroomsignalen van vier frequenties, namelijk lage frequentie, tussenfrequentie, hoge frequentie en radiofrequentie.
2Uitgangsvermogen: constant uitgangsvermogen, laag, medium en hoog drie (maximaal niet minder dan 6).
3Uitgangsmodus: directe verbindingsmethode, koppelingsmethode.
4Impedantievertoning: binnen 25500 ohm.
5- Automatische matching.
6. Display-interface: groot scherm LCD Chinees, grafisch display, met achtergrondverlichting.
7Stroombron: standaard 1e 1,2 V oplaadbare batterij 6 secties, 500 maal opladen en afladen.
8- Stand-by tijd: meer dan 8 uur, power prompt.
9Oververhitting en overstromingen: automatische bescherming.
10Werktemperatuur: -20 ° C - 50 ° C
11Volume: 265 × 125 × 210 mm
12Gewicht: 2 kg

5.2 Ontvangende deel
1Ontvangfrequentie: ontvangst van sinusvormige wisselstroomsignalen van vijf verschillende frequenties, namelijk lage frequentie, tussenfrequentie, hoge frequentie, radiofrequentie, 50 Hz.
2Ontvangmodus: koppelpannen.
3Signalinterface: digitale interface, rasterlengte en geluidsbuffer
4. Display-interface: groot scherm LCD Chinees, grafisch display, met achtergrondverlichting.
5Vergroting: handmatige aanpassing, dynamisch bereik 000-100 dB.
6. Detectielange: bij rechtstreekse aansluiting van de kabel is de maximale lengte 15 km. Bij koppeling van de kabel kan de eerste koppeling 3 km meten en is de koppeling oneindig veelvoudig.
7Stroombron: standaard 5e 1,2 V oplaadbare batterij 6 secties, 500 keer opladen en losladen.
8Standby-tijd: meer dan 12 uur, aansturing.
9Oververhitting en overstromingen: automatische bescherming.
10Werktemperatuur: -20 ° C - 50 ° C.
11Volume: 126 × 43 × 230 mm
12Gewicht: 1,0 kg.
