Plaats van herkomst: | Ningbo, China |
Merknaam: | Ningbo Suntech Power |
Certificering: | ISO9001 |
Modelnummer: | CTT1000 |
Min. bestelaantal: | Één eenheid |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Export standaard houten behuizing met fumigatievrij |
Levertijd: | 10-15 werkdagen |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 10 stuks/maand |
Productnaam: | Tester voor het opsporen van kabels | Appilcation: | Kabel lokaliseren spoor en diepte detecteren |
---|---|---|---|
Woking Freq: | 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz | Max.Voltage: | Max.200V (AC-piekwaarde) |
Stroomvoorziening: | Ingebouwde Navulbare Lithiumbatterij | Charger: | Input AC 100-240V, 50/60Hz, uitgang DC 8,4V, 2A. |
Gewicht: | Zender 2,2 kg, ontvanger 2,2 kg. | Arbeidsvoorwaarde: | -10-40°C. Vochtigheid 5-90% RH, Hoogte <4500m |
Hoog licht: | 500 Hz kabel tracering tester,Diepte detecterende ondergrondse kabel tracer,Kabelfoutcontroleset 240V |
Ondergrondse kabel-identificator-traceertester, kabelfouttestset, kabel-traceertester
I. Toepassing:

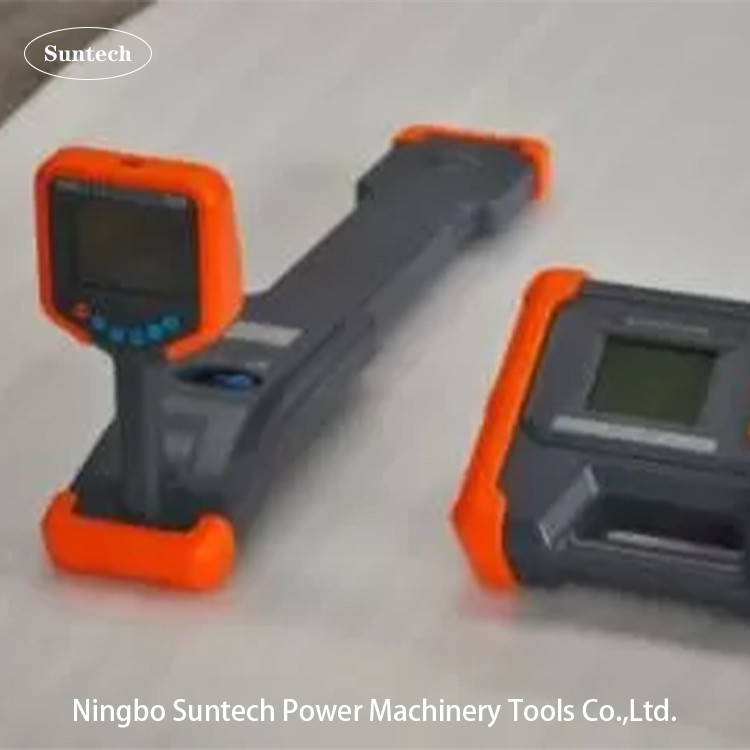

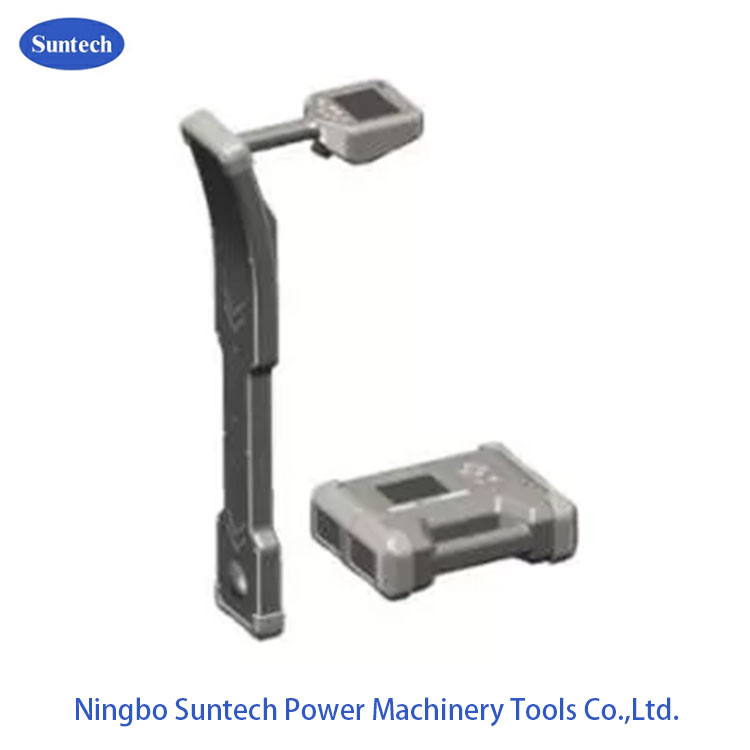

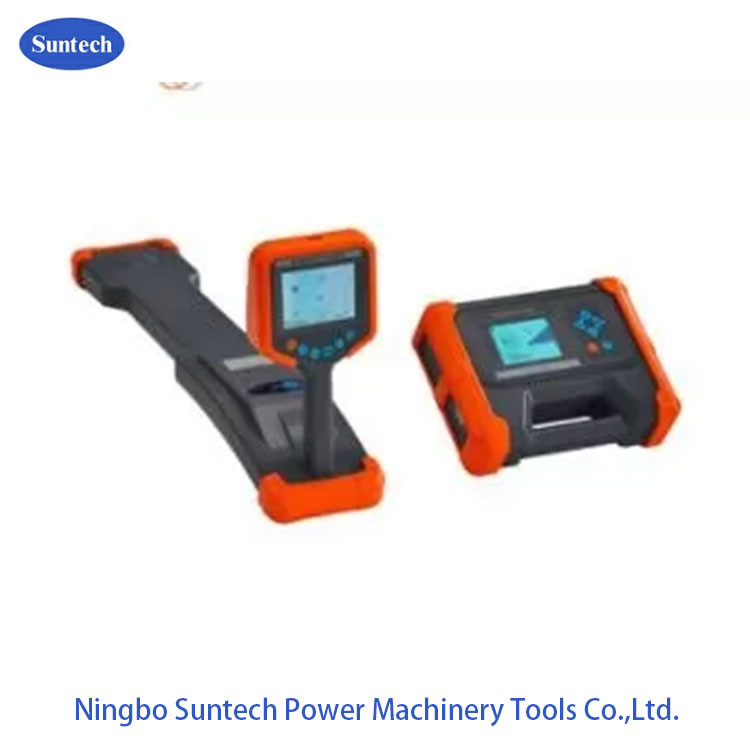

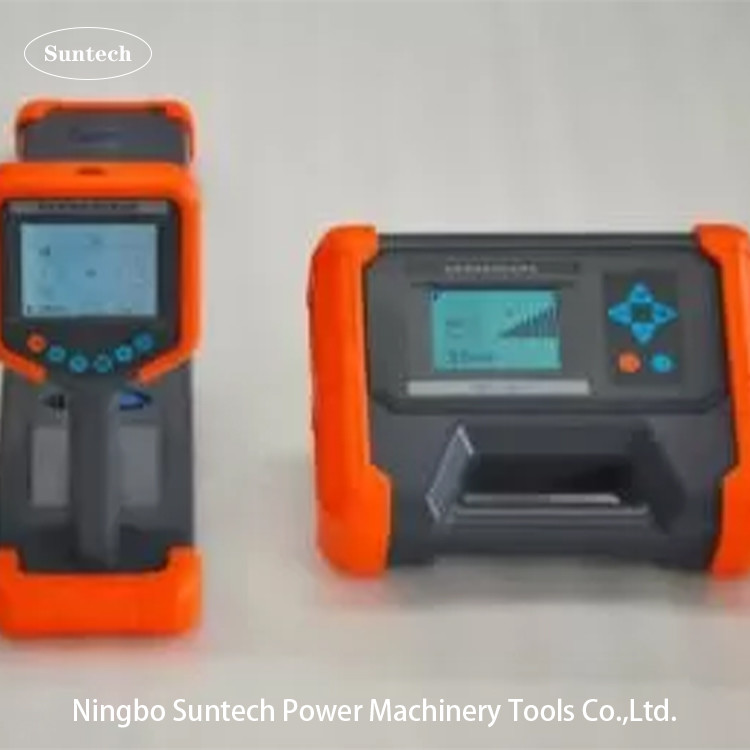

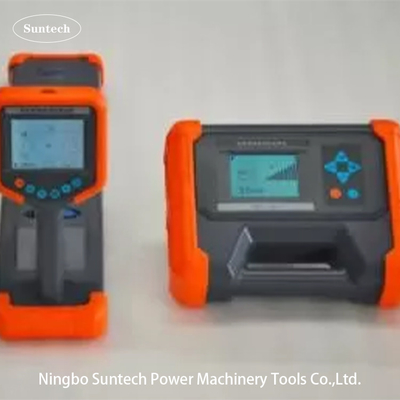

CTT1000 kabel tracing tester is een hoogwaardig ondergrondse metalen pijpleiding detectie systeem bestaande uit signaalzenders en ontvangers.pijpleidingonderzoek en dieptemeting van metalen pijpleidingen en ondergrondse kabels. Het kan unieke identificatie uitvoeren met een verscheidenheid aan geselecteerde accessoires, evenals schade aan de isolatie van de buizen en het zoeken naar sommige soorten kabelfouten
II. Kenmerk
Compass display: geeft intuïtief de locatie van de pijpleiding en de linker- en rechterrichting weer.
Het volgen van ware en valse oproepen: meting van de richting van de stroom, het volgen van correcte foutoproepen, het elimineren van lijninterferentie (sommige frequenties).
Diepte- en stroommetingen kunnen de historische signaalsterktecurve weergeven.
Volledig digitale hoogprecisie-monsternamingsverwerking: stabiel en betrouwbaar, ultra-hoge gevoeligheid, sterke anti-interferentie-capaciteit,kan de frequentie van het vermogen en de harmonische storingen van aangrenzende kabel- en leidingen volledig onderdrukken.
detectie van loopkabel: hoogwaardige transmissieklemmen, maximaal koppelingssignaal naar de loopkabel.
Identificatie van kabels/pijpleidingen: flexibele klemmen (optioneel) zijn gemakkelijk te gebruiken en geven duidelijk identificatieresultaten; stethoscopen (optioneel) kunnen worden gebruikt wanneer het niet handig is om klemmen te gebruiken.
Ground fault detection: HV booster (optioneel) verhoogt de maximale uitgangsspanning tot 1000V, gebruikt het A-frame (optioneel) om de grondisolatie breekpunten van de pijpleiding te lokaliseren,geen noodzaak om nul aan te passenDe pijl geeft de richting van het foutpunt aan.
Meerdere detectiefrequenties: actieve en passieve detectie.
Een verscheidenheid aan signaaluitgangen van de zender: directe aansluitingsuitgang, koppelingsuitgang, stralingsinductie.
Hoog vermogen van de zender, meerdere uitgangen verstelbaar, automatische impedantieafsluiting en bescherming.
ingebouwde lithium-ionbatterijgroep met een grote capaciteit,
Robuust, licht en draagbaar.
III. Technische parameter
Transmitter
Uitgangsmodus: directe aansluiting, stralingsinductie, klemkoppelingsuitgang ((optioneel), HV-foutlocatiebooster ((optioneel).
Uitgangsfrequentie: 640 Hz (verzamelde frequentie), 1280 Hz (verzamelde frequentie), 10 kHz, 33 kHz, 82 kHz, 197 kHz.
Uitgangsvermogen: max.10W, 10 versnellingen verstelbaar, automatische impedantieafsluiting.
Uitgangsspanning voor directe aansluiting: maximaal 150 Vpp.
Overbelasting en kortsluiting.
Mens-machine-interface: 320 x 240 dot matrix LCD-display.
Ingebouwde batterij: 4 sectie 18650 lithium-ion batterij, nominale 7,4V, 6,8Ah.
Ontvanger
Invoermodus: ingebouwde ontvangst spoel, flexibele klem op CT's (optioneel), stethoscoop (optioneel), A-type foutdetectieapparaat (optioneel).
Ontvangfrequentie:Actieve detectiefrequentie voor buizen: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.;Powerfrequency passieve detectiefrequentie: 50Hz/60Hz en 250Hz/300Hz (gebruikerconfigureerbaar).RF-passieve detectiefrequentie: de middelste frequentie is respectievelijk 10kHz, 33kHz, 82kHz.
Pijpdetectiemethode: brede piekmethode, smalle piekmethode, geluidsvallei-methode.
Kabelidentificatiemodus: flexibele CT-clamps ((optioneel) automatische identificatie en stroommeting, stethoscoop ((optioneel)) identificatie.
320*240 LCD-scherm, die de signaalamplitude, links/rechts richting, correcte/vervalste indicatie, geschiedeniscurve van signaalsterkte, diepte, stroom en resultaat weergeeft.
Ingebouwde batterij, 2 sectie 18650 lithium-ion batterij, 7,4V, 3,4Ah.
Andere
Afmetingen: zender 280*220*90mm. ontvanger 680*277*120mm.
Gewicht: zender 2,3 kg, ontvanger 2,0 kg.
Charger: AC100-240V input, 50/60Hz, DC 8,4V,2A/3A.
Werkomstandigheden: Temperatuur -10-40°C, luchtvochtigheid 5-90% RH, hoogte <4500m.
IV. Standaard accessoires
- Nee, dat is niet waar. | Naam | tekeningen en instructies | Qty. |
1 | Verbindingskabel voor de uitgang van de zender | 1 | |
2 | Aardingsboor | 2 | |
3 | Aarding van de verlenglijn | 1 | |
4 | Charger | T-standaard, zender en ontvanger moeten apart worden opgeladen | 2 |
V. Optioneel accessoire (bij bestelling vermelden)
- Nee, dat is niet waar. | Naam | tekeningen en instructies |
1 | Verbindingskabel voor ontvanger accessoires. | Blauwe 6-kern stekker |
2 | Verbindingskabel voor zendertoebehoren | Rode 5-kern stekker |
3 | Clamp-on CT voor zender | |
4 | Flexible CT voor de ontvanger | |
5 | Een raam | |
6 | Foutdetectie HV-booster | |
7 | Miniatuurstethoscoop | |
8 | Stethoscoop met lange stam | |
9 | Detectiestaaf voor lange stamstethoscoop |
Contactpersoon: Peter
Tel.: 86-13958364836
