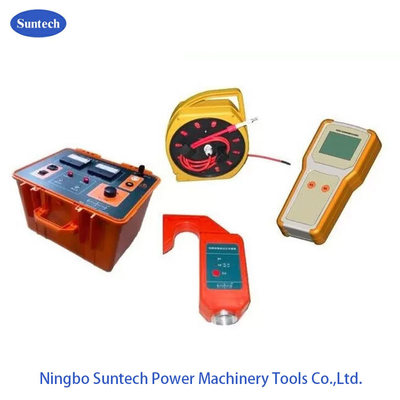

Duurzame hoogspanningsmetingsapparatuur, apparatuur voor het opsporen van storingen in kabels

Ondergrondse kabel-identificator tracering tester, ondergrondse leiding en kabel locatie tester

I. Toepassing en beschrijving

1. van toepassing op klein stroomneutraal aardingsverspreidingssysteem.

2Gebruikt voor het detecteren van de over hoofdlijn metalen aarding fout, boog aarding fout, weerstand aarding fout en zo verder.

3- Werkbaar voor gebroken lijn, aanvraag voor tak lijn

4. Ultralage frequentie signaal om condensator invloed te vermijden.

5. Herstellen fout door hoogspanningssignaal, gemakkelijk te vinden

6Veilig zender door zwarte en kortsluiting functie

7. Hooggevoelige sensor, open ontwerp en gemakkelijk te hangen op de lijn

8Draadloze transmissie, veilig en betrouwbaar

9. Flexible stroomvoorziening. Transmitter is werkbaar door nuttige stroom en elektrische generator. Sensor en ontvanger zijn door droge batterij

10Licht en gemakkelijk te dragen.

11De ontvanger heeft een grote LCD-scherminterface die de huidige golfvorm en de huidige waarde kan weergeven.

II. Technische gegevens

1- Plaatsnauwkeurigheid:0.2m

2Specificatie van de zender:
Opencircuitspanning: fundamentele golf geldig 0~28kV
kortsluitingstroom: fundamentele golf geldig 0~35mA ((impuls DC, piekwaarde 100mA))
uitgangsfrequentie:1Hz

3Communicatieafstand tussen ontvanger en zender: ≥ 30 m

4Verzendervermogen: 220 V wisselstroom of elektrische generator

5Verzendervermogen: max. 900 W

6Stroomvoorziening van de sensor: drie AAA-alkalienbatterijen

7Stroomvoorziening van de ontvanger: vijf AA-alkalienbatterijen

8Afmetingen: zender 455mmx355mmx310mm
Sensor 180mmx100mmx35mm
Ontvanger 205mmx200mmx35mm

9Gewicht: zender 15 kg
Sensor 0,45 kg
Ontvanger 0,45 kg

10Werkomstandigheden:

Temperatuur -10°C-40°C

Vochtigheid 5-90%

Hoogte ≤ 4500 m

III. Technisch voordeel

1. Goede oplossing voor het bepalen van eenfasige grondfouten
2. Gebruikelijk voor luchtlijnen met kleine stroom.
3. Gebruikt om de aarde fout te bepalen wanneer de lijn breekt wanneer single-phase aarding fout gebeuren
