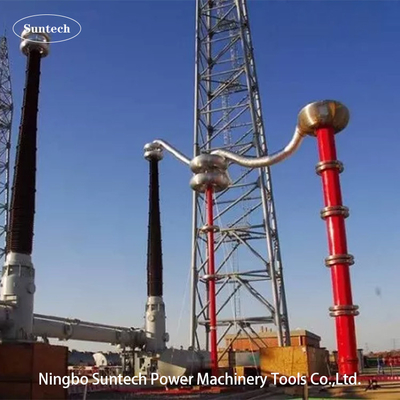

Variabele frequentie wisselstroomresonantie-testsysteem Hoogspanningstestset voor UHV-substation of GIS

III. Toetsbeginsel:


VF: Variabele frequentie stroombron T: Excitatietransformator
L: Testreactor Cx: geteste apparatuur MOA1: bliksemstopper
C1,C2: Spanningsdivider ((C1 is hoogspanningsarm,C2 is laagspanningsarm))


Algemene technische gegevens:

1. Testmodus van het systeem: serie-resonantie met variabele frequentie
2. Systeemmodel: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
3. Invoervoeding: 380 ± 10% ((driefasig),50Hz/60Hz
4. Aantal HV-testreactoren: 4 stuks
5. Nominale uitgangscapaciteit: 4000 kVA
6. Nominale uitgangsspanning: 200KV,400KV,600KV,800KV,1000KV
7. Maximale testspanning: niet meer dan200KV, 400KV, 600KV, 800KV, 1000KV
8. Nominale uitgangsstroom: 4A/een stuk of in serie;16A of 20A in parallel
9. Reg. Frequentiebereik: 20 Hz-300 Hz
10. Resonantie spanningsgolfvorm: sinusgolf
11. THD van de uitgangsgolfvorm: ≤ 1%
12. Isolatieniveau: minder dan 1,1 keer en 1min normaal
13. Werkcyclus: 60 minuten optioneel bij onder de nominale werktoestand;
14. Kwaliteitsfactor van de testset zelf: Q≥60
15. Temperatuurverhoging: minder dan 65 K onder de nominale stroom tijdens de werkcyclus;
16. Geluidsniveau: niet meer dan 70B
17. Reactorstructuur: olie-onderdompeld type, epoxy buiscilindertype;

V. Technische kenmerken en voordelen

• Modulair ontwerp, met mogelijkheden voor serie-parallelle aansluiting van reactoren, breed toepassingsgebied.
• Werkfrequentiebereik:20-300 Hz
• Hoge kwaliteitsfactorwaarde:Q ≥ 100 ((wanneer f=20Hz) grote warmtecapaciteit, lage temperatuurstijging, lange
• continu van de prestatieperiode
• Voor de veldtests geschikt voor een kleiner formaat en gewicht dan conventionele testtransformatoren.
• De uitgangsspanningsgolfvorm is sinusgolf, de afwijking van de golfvorm ≤ 1%
• Dit apparaat kan worden uitgerust met een speciaal testvoertuig en een container
• PD-vrij ontwerp is optioneel.

VI. Hoofdmeets- en besturingssoftwarepaneel als volgt:

VII.Accessoires

• Accessoirebox voor opslag van accessoires
• Inlaatkabels van energiebronnen
• Uitgangskabels van energiebronnen
• met een vermogen van niet meer dan 50 W
• Aardingskabels van het systeem
• Parallelle kabels van de reactor
• HV-metingskabels (de signaaluitgangskabels van de spanningsdivider)
• HV-uitgangskabels ((reactor om te splitsen, splitser om te testen)
• Ondersteunende basis voor de scheiding
• Corona-ring voor testreactor en -verdeler
• Er wordt een eindtestrapport, een kwaliteitscertificaat, een gebruikershandleiding en een verpakkingslijst aangeboden.

VIII. Ander typisch model

1 Voor GIS van de klasse 123KV ~ 300KV AC hypotest op locatie

2Voor GIS van de klasse 145KV ~ 362KV AC hypotest op locatie

3 Voor170 KV ~ 550 KV klasse GIS AC hypotest ter plaatse

4 Voor123 KV ~ 800 KV klasse GIS AC hypotest op locatie

IX. Standaardtabel voor isolatieproeven ter plaatse van IEC 62271-203:2011 voor HV-GIS
