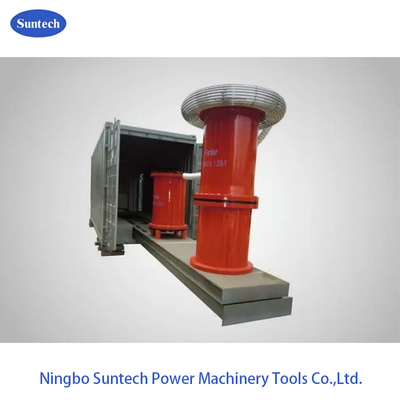

Containertype HV-testset met resonantie snel hoogspanningstestsysteem

Variabele frequentie resonantie Voltage test set, container type HV test set met resonantie, snelle test

I. Toepassing:

CHX-(JZ) -containerstijl resonantietoetsinrichting in serie bevestigt alle testapparatuur van het resonantietoetsinrichting in serie in meerdere containers,integratieontwerp van de observatie- en besturingskast en de volledige testapparatuurDe verbinding tussen de testlijn en de stroomdistributiebox is bedoeld voor het transport van de clipper, snelle verbinding voor de test,geschikt voor onderhoud en installatie van de testapparatuur die de arbeidsintensiteit aanzienlijk vermindert en geschikt is voor veldwerkzaamheden

II. Toepassingsgebied

• Transformator-geïnduceerde weerstandspanning en PD-test.
• CVT-kalibratietest van klasse 500 kV en lager;
• AC-hypotest voor HV-CT/schakelaar/bushing van klasse 220KV en lager
• AC-spanningstest voor GIS, GIL en kabels van niet meer dan 220 kV

III. Soorten oplossing

• Containerstijl 220kv transformator spanning weerstaan en volledige uitrusting van de gedeeltelijke ontlading test
• Containerstijl 220kv hoogspannings GIS-resonancetestapparatuur met variabele frequentie.
• Voor de toepassing van de in punt 3.4.1 van deze bijlage vermelde technische specificaties moet de in punt 3.4.2 van deze bijlage vermelde technische specificaties worden toegepast.
• HV-transformator in de vorm van een container, CVT-veldkalibratieapparatuur.

Opmerking:vanwege de grootte van de apparatuur kan een deel ervan worden ontworpen als hydraulische elektrische telescoop.

Sommige onderdelen van testers kunnen worden ontworpen met compatibiliteit

IV. Basisopstelling van de containers

• Bewakings- en controlekamer: omvat een observatiedienst, bijvoorbeeld een bedieningskast of een computer, een piekmeter, een instrument voor gedeeltelijke ontlading, enz.
• Integratiezone van HV-testapparatuur: inclusief variabele frequentiekrachtbron ((gedeeltelijk ontladen of algemeen),HV ((gedeeltelijk ontladen) excitatie-transformator,HV-testreactoren,HV-capaciteitsspanningsdivider.
• Energieverspreidingsunits:betreft bliksemverlichting, airconditioning van de controlekamer, elektriciteitsverspreidingslus van de observatiekamer.
• Onderdeel van de testinstallatie: bevat opslagplaatsen van externe testverbindingslijnen,installaties en gereedschappen voor testen en installatie.
• Elektrische hydraulische aandrijflijn kan worden gebruikt voor sommige onderdelen van de specificatie waardoor het apparaat in HV-zones automatisch uitrekken of terug in de cabine bewegen

V. Technische kenmerken en voordeel

• Verbeterde efficiëntie van veldproeven
• Geïntegreerd ontwerp van de observe&control-kast en het volledige testapparaat.
• De problemen van verwarming, trillingen en verliezen worden door middel van een geheel nieuw ontwerpconcept bestudeerd.
• Behoorlijk voor opheffen en vervoeren
• Gesloten door luchtdruk voor waterdichtheid, regendichtheid en warmte.
• Speciale bedieningsbank en plaats voor het instrument,twee-dimensionale hydraulische antivibratie-inrichting, voorkomen beschadiging van het instrument tijdens het testtransport.
• Bij het ontwerpen van HV-apparatuur en -container werd rekening gehouden met voldoende isolatieveiligheidsafstand.
• Het systeem en de configuratieparameters van het testapparaat van de container kunnen worden geselecteerd op basis van de monsters van de klant.
• Elektrische aandrijving van de reactor indien deze is uitgerust met een hydraulische stuwkracht en de beweging zacht en stabiel is, zonder vastklampen, stagnatie en schommelingen om de handhaving van de stuwkracht te voorkomen.
• Generator en kabel besturingssysteem is ook kan worden geselecteerd

VI. Belangrijkste onderdelen:

• HV-testreactoren groep
• Variabele frequentie-energiebron
• Excitatietransformator
• Spanningsdivider
• Kleine bedienings- en controlecontainer
• Een standaardcontainer voor HV-testzone
• Testtoestellen enzovoort.
