Plaats van herkomst: | Ningbo, China |
Merknaam: | Ningbo Suntech Power |
Certificering: | ISO9001 |
Modelnummer: | FKWJF 300 |
Min. bestelaantal: | Één eenheid |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Export standaard houten behuizing met fumigatievrij |
Levertijd: | 80 tot 90 werkdagen |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 5 sets / 3 maanden |
Testbeginsel: | Variabele frequentie resonancircuit | Gebruik: | AC Hipot Test En Geïnduceerde Voltage Test |
---|---|---|---|
Kenmerken: | PD gratis, niet meer dan 10% | Toepassing: | HV Power Transformer, GIS, Power Substation |
Testfrequentie: | 150 Hz ∙ 200 Hz Of 20 ∙ 300 Hz | Werkcyclus: | 90 minuten of 180 minuten |
Testnauwkeurigheid: | Niet minder dan 1,0% | Speciaal voor: | ACLD-test ter plaatse, PD-analyse ter plaatse |
Testnorm: | IEC 60076-3-2013;IEC 60060-1:2010;IEC 60840:2011 en IEC 62067:2011 voor XLPE-kabels | ||
Hoog licht: | PD-vrij AC-resonanttestsysteem,Tegenstandspanning AC Resonant Test Systeem |

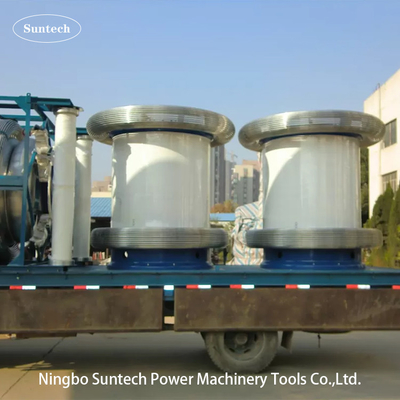

PD Free AC Resonant Test Systems, geen Corona-geïnduceerde Voltage Test Sets.
I. Productbeschrijving:
Induced voltage resist test (IVWT), ook wel induced overvoltage resist test, ACSD, ACLD, DVDF genoemd, is een van de belangrijkste dielectrische tests van vermogenstransformatoren.IVWT is nodig voor routine- en acceptatietests bij installatie van een 110KV-vermogenstransformator..

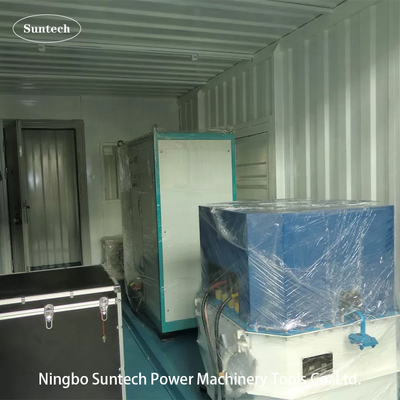

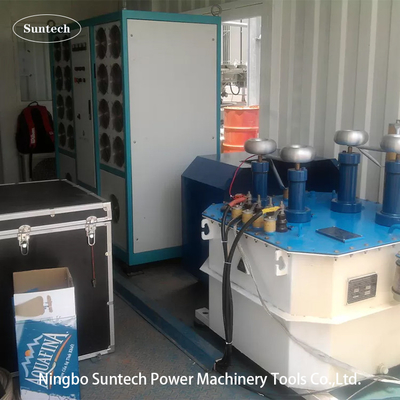

Het FKWJF-300 Non-Partial Discharge Variable Frequency Power Serial Connected ResonanceTest-systeem bestaat uit een niet-partial discharge variable frequency power, een step-up transformator,compensatiereactor en capacitieve spanningsdividerDe transformator wordt gedeeltelijk ontladen, het induceerde weerstandsspanningstestsysteem voert de test op inductie wijze uit.Het voegde spanning toe aan de LV-kant van het testobject en produceerde de grote opwindingstroom door de frequentie van het testcircuit te veranderen met de toepassing van het principe van parallelle resonantieHet Serial Connected Resonance Test System bestaat uit een variabele frequentie-energiebron, een opwindingstransformator, een HV-reactor en een capacitieve spanningsdivider.De condensator en de reactor van het testobject vormden een seriële resonantieverbindingDe spanningsdivider is in serieverbinding met het testobject en wordt gebruikt voor het meten van de resonantie spanning en fungeert als het overspanningsbeschermingssignaal.
De uitgang wordt via een opwindingstransformator gekoppeld aan een serie-resonancetoestel om het opwekkende vermogen te leveren.De stroomvoorziening met een klein vermogen is in staat om de test te voltooien die overeenkomt met 30 tot 60 keer de stroomvoorzieningDit heeft het probleem van de slechte testcapaciteit op de locatie sterk opgelost.
FKWJF-systemen met een vermogen van 300 kW kunnen één fase leveren+35 kV /150 Hz~200 Hz wisselstroom om de isolatieprestaties van tot 630 MVA/220 kV-vermogenstransformatoren tussen het draaien van spoelen, laag voor laag, te testen, d.w.z. kleine isolatie,met inbegrip van uniforme en niet-eenvormige isolatie.
Samen met 2 of 4 kanalen PD-analysator en zijn accessoires, Model FKWJF400KW kan ook worden gebruikt voor Induced voltage test met gedeeltelijke ontlading meting (IVPD).HV-splitsers en toebehorenHet kan ook een AC-toets uitvoeren die de spanning door een LC-resonantsluiting binnen 20~300Hz weerstaat.
II. Belangrijkste kenmerken
III. Testrichtlijn
Opmerking: De bovenstaande figuur is een verbindingscircuit voor de induciete weerstandsspanningstest en PD-detectie van een vermogenstransformator
Bij de PD-test en de inductieve spanningstest is de geteste transformator vergelijkbaar met een groot capacitief testobject.De capacitieve reactieve stroom van de transformator wordt gecompenseerd door de inductieve stroom van de compenserende reactorDe variabele frequentievoeding zorgt voor het volledige systeem met actief verlies en een klein deel van reactief verlies.De spanningsdivider is geïnstalleerd op de HV-uitgangsterminal van de opwindingstransformatorDe spanning aan de LV- (laagspannings) zijde van de hoofdtransformator wordt gemeten met een piekvoltmeter en de spanning aan de HV-zijde wordt berekend volgens de spanningsverhouding van de hoofdtransformator.
De bushingcapaciteit van de hoofdtransformator wordt gebruikt als koppelcapacitor. Invoer gedeeltelijk ontladingssignaal naar de PD-tester om de PD-waarde te meten.
Opmerking: de bovenstaande figuur is een aansluitcircuit voor wisselstroom met een LC-resonantieprincipe.
IV. Belangrijkste onderdelen
Artikel 1 | Productnaam | Type en specificatie | Hoeveelheid | Opmerkingen |
1 | PD-vrije variabele frequentievoeding | FKWJF-300kW | 1 stuk | |
2 | PD-vrije opwindingstransformator | CQSB(J) 300 kVA | 1 stuk | |
3 | PD vrije compenserende reactor | CHX ((kf) - 600 kVA/22 kV | 2 stuks | Voor geïnduceerde test |
4 | PD vrije capacitieve spanningsdivider | TRF-50kV/300pF | 1 set | Voor PD-monsterneming |
5 | HV-testreactor | CHX ((kf) 500kVA/200kV | 2 stuks | Voor resonantie spanning weerstaan |
6 | HV-capaciteitsspanningsdivider | TRF-400kV-2500pF | 1 set | Voor resonantie-spanningsmonsterneming |
7 | Corona-ring voor PD-test op de hoofdvermogentransformer | 220 kV | 3 stuks | Voor PD-tests |
Let op: de bovenstaande tabel is slechts een voorbeeld
V. Algemene technische gegevens:
1- Dienstenvoorwaarden
2. Technische specificatie
VI.Accessoires
VII. Ander typisch model
1 Facultatief model voor induceerde weerstandspanningstest
Systeemmodel | Uitgangsvermogen | Maximale toepassing |
FKWJF-150KW | 150 kW | met een vermogen van niet meer dan 10 kW |
FKWJF-200KW | 200 kW | met een vermogen van niet meer dan 50 W |
FKWJF-300KW | 300 kW | Transformatoren met een vermogen van 220 KV/630 MW en minder |
FKWJF-400KW | 400 kW | met een vermogen van niet meer dan 300 kW |
Speciale eisen kunnen per bestelling worden gesteld |
