Van de Machtsmachines van Ningbosuntech de Hulpmiddelenco., Ltd.
Professionele Fabrikant en Exporteur van Electric Power-Gebied
 |
| Plaats van herkomst: | Ningbo, China |
| Merknaam: | Ningbo Suntech Power |
| Certificering: | ISO9001 |
| Modelnummer: | CHX-275KVA/275KV |
| Min. bestelaantal: | Één eenheid |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Export standaard houten behuizing met fumigatievrij |
| Levertijd: | 25 tot 45 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 10 eenheden/2 maanden |
| Testbeginsel: | Variabele frequentie resonancircuit | Gebruik: | AC-test tegen spanning onder 275KV |
|---|---|---|---|
| Maximum capaciteit: | 275kVA | Max. Voltage: | 275 kV |
| Ontwerp kenmerk: | Draagbaar type, lichter gewicht, speciaal voor installatie en testen ter plaatse | Component: | V/F stroombron, opwindingstransformator, lichter modulaire testreactor en spanningsdivider |
| Testfrequentie: | 30-300Hz | Werkcyclus: | 60 minuten |
| Testnauwkeurigheid: | Niet minder dan 1,5% | Outputgolfvorm: | Goede sinusgolf |
| Speciaal voor: | Test op locatie voor 132 KV GIS en mediumspanningskabel | Reactieve methode: | In serie of in parallel verband |
| Testnorm: | IEC 60060-1:2010;IEC 62271-203:2011 voor GIS, IEC 60840:2011 voor XLPE-kabel; | ||
| Hoog licht: | GIS AC Resonant Test Systeem,132 KV wisselstroomresonanttestsysteem,AC-resonanttestset |
||

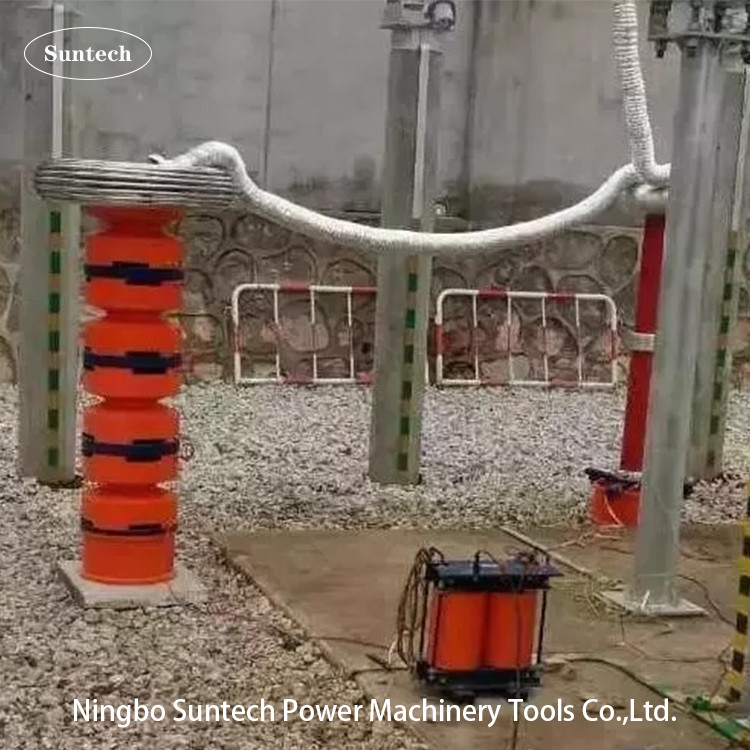

Draagbare Variabele Frequentie Resonant Voltage Test Set, Voor 132KV GIS Test
I. Toepassing:
Dit testsetmodel CHX-275KVA/275KV is ontworpen voor 132KV en lager dan klasse GISAC op het terreinkunnen bestand zijn tegen spanningsonderzoek met technologie voor variabele frequentie resonante schakelingen; de hoogste testspanning bedraagt niet meer dan 275 KV; testfrequentie: 30-300 Hz; de werkcyclus bedraagt niet meer dan 60 minuten.
Door middel van modulaire testreactor wordt parallel gebruikt, het test set modelCHX-275KVA/275KVkan ook de volgende AC-hypotest worden uitgevoerd:
1. niet meer dan 55KV en 5A voor XLPE-kabels met een gemiddelde spanning, maar 45KV en lager.
2. No meer dan 110 KV en 2 A voor XLPE-kabels met een middelspanning, maar niet meer dan 66 KV.
3. No meer dan 275 KV en 1 A voor middenspannings-GIS, met uitzondering van 132 KV tot 170 KV en onder de klasse.
4Maximaal 55 KV en 5 A voor een motor of een generator met een frequentiebereik van 45-55 Hz
5Middenspanningsschakelaar en transformator.132kV en onder de klasse.
Tot nu toe konden deze draagbare testsets veel vormen vormen.ander serieel modelvolgens de verschillende middelmatige votage bestand zijn tegen testtoepassingen via testreactoren in serie of in parallelle verbinding en aantal configuraties in elke set,Het soortgelijke model kan een ander typisch model zien in de volgende zin:.
2. Hoofdbestanddelen:
| SN: niet-verbindend | Naam van de onderdelen | Type en specificatie | Qty. | Elk gewicht | Elke dimensie |
| 1 | Variabele frequentievermogen | FKVF-20kW/380V | 1 stuk | 20 kg | 440*360*360 mm |
| 2 | Excitatietransformator | CQSB(J)-15kVA/15KV,3KV | 1 stuk | 50 kg | 520*350*550 mm |
| 3 | HV-resonantieproefreactor | CHX(kf) -55kVA/55kV | 5 stuks | 60 kg | D480*H520 mm |
| 4 | Capacitatieve verdeling | TRF-300kV/1000pF | 1 set | 35 kg | D170*H1850 mm |
| 5 | Speciale testtoestellen | 1 set |
Opmerking:1De belastingcapacitator kan optioneel worden gebruikt bij het testen van een vermogensmotor, een generator en een vermogenstransformator onder 45-65 Hz.
2De testreactor kan worden geproduceerd voor 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV voor elk stuk, afhankelijk van de verschillende testobjecten of de klantvereisten.
III. Toetsbeginsel:
VF: Variabele frequentie stroombron T: Excitatietransformator
L: Testreactor Cx: geteste apparatuur MOA1: bliksemstopper
C1,C2: Spanningsdivider ((C1 is hoogspanningsarm,C2 is laagspanningsarm))
V.Test draadloos schema (bijvoorbeeld):
V. Algemene technische gegevens:
VI. Meesters- en besturingssoftware:
Opmerking: dit is het softwarepaneel voor het starten van de test voor het instellen van parameters
VII.Lijst met de verpakkingen van de houten koffers
| Geval nr. | Naam van de verpakte goederen | Model en specificaties. | Goederen in houten doos | Afmetingen van houten behuizing (cm) | Bruto-gewicht van de zaak | Nummer van de zaak | Opmerking |
| 6 tot 1 | VF-energiebron | FKVF-20kW | 1 stuk | 55*47*60 | 45 kg | 1 | |
| 6-2. | Excitatietransformator | CQSB ((J) -15 kVA | 1 stuk | 67*51*87 | 110 kg | 1 | |
| 6-3. | HV-reactoren | CHX(kf) -55kVA/55kV | 5 stuks | 141*98*82 | 619 kg | 1 | Verpakking van één koffer |
| Doos voor accessoires | Inclusief testkabels en handleiding | 1 set | |||||
| 6-4 | Spanningsdivider | TRF-300kV-1000pF | 1 stuk | 178*57*51 | 80 kg | 1 | |
| 6-5 | Corona ring voor de scheider, reactor | 1 set | 90*90*94 | 56 kg | 1 | Verpakking van één koffer | |
| Ondersteunende basis voor de scheiding | 1 stuk | ||||||
| 6 tot 6 | Isolatie-ondersteunende bases voor reactoren | 28KV, 165KV elk | 2 stuks | 63*63*123 | 52 kg | 1 | |
| Totaal | 962 kg | 6 houten kast |
VIII.Accessoires
IX. Ander facultatief model
1. Voor GIS-tests ter plaatse
| Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit |
Toepassing (vanaf 45 Hz) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135 kVA | Voor 72,5 KV en lager dan GIS |
| CHX-270KVA/135KV | 27KV*5 | 1A | 135 kVA | Voor 72,5 KV en lager dan GIS |
| CHX-216KVA/216KV | 27 KV*8 | 1A | 216 KVA | Voor 123 KV en lager dan GIS |
| CHX-270KVA/270KV | 27KV*10 | 1A | 270 kVA | Voor 145 KV en lager dan GIS |
| CHX-275KVA/275KV | 275 kV | 2A | 275 KVA | Voor 170 KV en lager dan GIS |
| Speciale eisen kunnen per bestelling worden gesteld | ||||
2. Voor de proef van 45 KV XLPE-kabels ter plaatse
| Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit | Maximale toepassing |
| CHX-108/54 | 54 kV | 2A | 108 KVA | 45 kV kabel≤1km |
| CHX-216/54 | 54 kV | 4A | 216 KVA | Kabel van 45 kV≤2km |
| CHX-324/54 | 54 kV | 6A | 324 KVA | 45 kV kabel≤3km |
| CHX-432/54 | 54 kV | 8A | 432 KVA | 45 kV kabel≤4km |
| CHX-540/54 | 54 kV | 10A | 540 KVA | 45 kV kabel≤5km |
| CHX-1080/54 | 54 kV | 20A | 1080 KVA | 45 kV kabel≤10 km |
| Speciale eisen kunnen per bestelling worden gesteld | ||||
3. Voor de test van de 66KV XLPE-kabel ter plaatse
| Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit | Maximale toepassing |
| CHX-160/80 | 80 kV | 2A | 160 kVA | 66 kV kabel≤0,5 km |
| CHX-320/80 | 80 kV | 4A | 320 kVA | 66 kV kabel≤1km |
| CHX-640/80 | 80 kV | 8A | 640 KVA | 66 kV kabel≤2km |
| CHX-960/80 | 80 kV | 12A | 960 KVA | 66 kV kabel≤3km |
| CHX-1280/80 | 80 kV | 16A | 1280 KVA | 66 kV kabel≤4km |
| CHX-1600/80 | 80 kV | 20A | 1600 KVA | 66 kV kabel≤5km |
| CHX-3200/80 | 80 kV | 40A | 3200 KVA | 66 kV kabel≤10 km |
| CHX-9600/80 | 80 kV | 120A | 9600 KVA | Kabel van 66 kV≤20 km |
| Speciale eisen kunnen per bestelling worden gesteld | ||||
X. Standardtabel voor isolatieproeven ter plaatse van IEC62271-203:2011 voor GIS
XI. Standaardtabel voor isolatietests ter plaatse van IEC 60840:2011 voor XLPE-kabels
