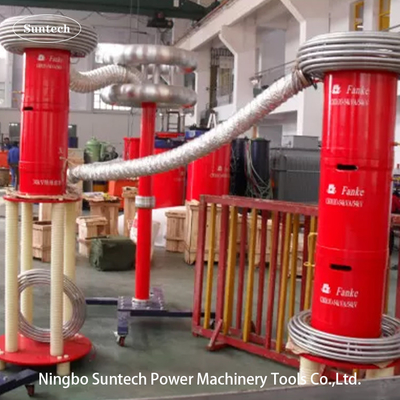

35KV 132KV HV-kabelproefapparatuur voor wisselstroom-spanningsonderzoek

35KV /132KV Hv Kabeltestapparatuur 30-300Hz, Resonant Voltage Test Set

Kenmerken
1Deze uitrusting heeft een klein volume, licht gewicht en een draagbaar testsysteem.
2De stroomvoorziening gebruikt een 220V enkelfasen stroomvoorziening of een 380V enkelfasen stroomvoorziening, die handig is voor het ophalen van stroom op locatie.
3De reactor gebruikt een droog epoxy gieten, dat mooi en betrouwbaar is, geschikt voor alle soorten kabels.
4. voorzien van een gepatenteerde technologie met een lage harmonie, lager dan 5% van de internationale standaard en de hoofdtransformator, generator en andere apparatuur beschermen tegen hoge spanningsharmonische schade.
5. Uitgerust met de functie van het monitoren van piekwaarde volgens de internationale standaard, die in real time de hoogspanningstestgolfvorm kan monitoren.
6Makkelijk te bedienen, groot LED-scherm.
7Met zijn eigen micro printer, print en bewaar testgegevens op elk moment.

Toepassing:
kabel Variabele frequentie resonantie systeem
De frequentiegeneratoren kunnen de spanning testen.
Elektrische apparatuur van het substation ac standspanningstestsysteem

I. Gebruik van het product:

Deze test set model CHX-810KVA/54KV, 135KV is ontworpen voor 35KV en 110KV klasse XLPE kabelAC op het terreinkunnen bestand zijn tegen spanningsonderzoek met technologie voor variabele frequentie resonantschakelingen; de hoogste testspanning is niet meer dan 54KV of 135KV; testfrequentie: 30-300Hz; de werkcyclus is niet meer dan 60 minuten.Het kan klanten helpen bij het uitvoeren van een preventieve test of overhandigingstest op wisselstroom die bestand is tegen spanningstest voor XLPE-kabels van 35KV binnen 5 km en 132KV-klasse binnen 1 km..

Het testbereik van de set is als volgt:

1. 5 km 35 kV/300 mm2 kabel, geteste capaciteit ≤ 0,97 uF, testfrequentie 30-300 Hz, testspanning 52 kV, testtijd 60 min.

2, 1km van132 kV/630 mm2 kabel, geteste capaciteit ≤ 0,201 uF, testfrequentie 30-300 Hz, testspanning 128 kV, testtijd 60 min.

II. Algemene technische gegevens

1. Nominaal vermogen: 810 kVA;
2. Invoervermogen: driefasige 380V-spanning, frequentie 50Hz;
3. Nominale spanning: 54 kV; 135 kV;
4. Nominale stroom: 15A; 6A;
5. Werkfrequentie: 30-300 Hz;
6. De uitgangsgolfvorm van het apparaat: sinusgolf
7. Waafvormvervorming: waafvormvervorming bij uitgangsspanning ≤ 1%;
8. Werktijd: onder nominale belasting toegestane continue 60 minuten; overdruk 1,1 maal 1 minuut;
9. Temperatuurverhoging: temperatuurverhoging ≤ 65 K na 60 minuten continue werking onder nominale belasting;
10. kwaliteitsfactor: het apparaat zelf Q≥30 (f=45Hz);
11. Beschermingsfunctie: bescherming tegen overstromingen, overspanningen en overstortingen van het testproduct voor het geteste product (zie voor nadere informatie het onderdeel over variabele frequentievoeding);
12. Metingsnauwkeurigheid: effectieve waarde van het systeem 1.5;

III. Belangrijkste onderdelen:
