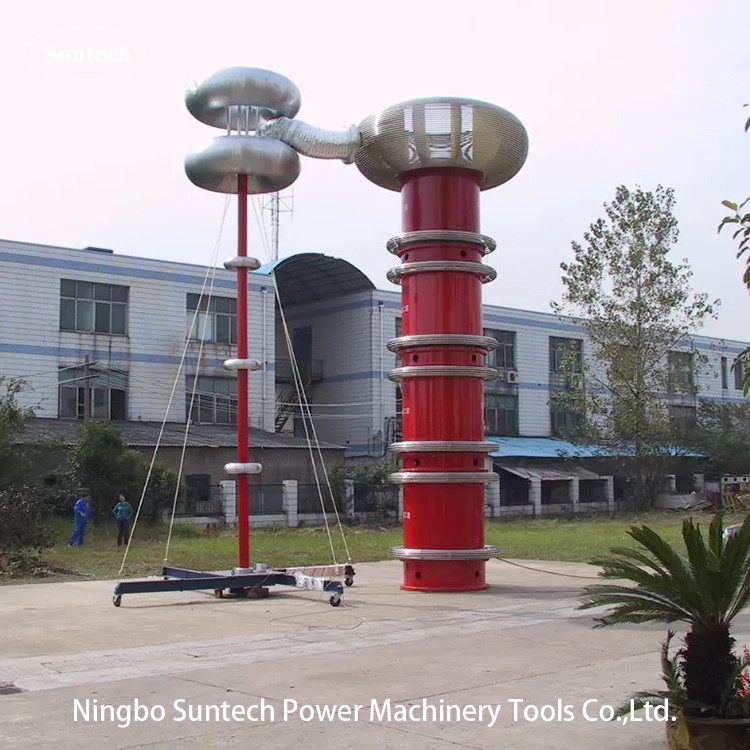

900 kV 4500 kVA serie resonantie test set met groot scherm

Tabel van de relatie tussen het gebruik van de apparatuur tijdens de test

2De belangrijkste technische parameters van de apparatuur
Technische indicatoren van het systeem
Nominale werkingsinvoer: 380V±10% (driefasig); 50Hz
Nominaal uitgangsvermogen van variabele frequentievoeding: 400 kW
Nominale uitgangscapaciteit: 4500 kVA
Nominale uitgangsspanning: 900 kV
Uitgangsfasenummer: enkelfase
Frequentieverstelbaar bereik: 20 Hz ∼ 400 Hz, wanneer de frequentie binnen het ingestelde bereik wordt ingesteld, is de spanning constant
Uitgangsfrequentie resolutie: 0,01 Hz
Instabiliteit van de uitgangsfrequentie: ≤ 0,05%
De uitgangsspanningsgolfvorm is een sinusgolf: golfvormvervorming ≤1,0%
Werktyd: 60 minuten continu onder nominale capaciteit
Isolatieniveau: bestand tegen spanning gedurende 1 minuut onder 1,1 maal de nominale spanning
Kwaliteitsfactor: Q>60 (f=30Hz)
Variabele frequentie: 400 kW (push-pull lineaire versterker)

3De belangrijkste functies van het systeem:
1) De variabele frequentie voedingsbron neemt een lineaire vermogen versterker circuit die een perfecte sinusgolf uitgang en lage golfvorm vervorming
2) Met automatische spanningsstabilisatie-instelfunctie
3) Veilig en betrouwbaar. In dit apparaat zijn verschillende beschermingssystemen geïntegreerd, waaronder: ontladingsbreukbescherming, overspanning, overstromingsbescherming, uitgangskortsluitbescherming,boot nul bescherming, brugarm versterker circuit bescherming, vermogen curve bescherming, enz. Wanneer een soort bescherming verschijnt,het apparaat blokkeert onmiddellijk de testspanningsuitgang en sluit de stroomvoorziening van het hoofdcircuit af om de veiligheid van het testpersoneel te waarborgen;, het geteste product en het testsysteem
4) Het hoogspanningsmetingssignaal wordt via glasvezel verzonden om de hoogspannings- en laagspanningscircuits volledig te isoleren
5) Twee bedieningsmodi: automatisch/handmatig
6) 320*240 punt vloeibare kristal display en meerdere roterende muizen bieden een vriendelijke mens-machine interface, eenvoudige en snelle bediening en bedrading, en echt "just look at it"
7) Synchrone weergave van spanning, stroom en frequentie
8) De uitgangsfrequentie is continu in het bereik van 20-300 Hz verstelbaar
9) De uitgangsspanning kan continu worden ingesteld binnen het bereik van 0~350 V
10) Met resonantie-standspanningstestfunctie
11) Met automatische resonantiefrequentiesoekfunctie kunnen meerdere automatische frequentiebandjes worden ingesteld

4,Systeemweergavefunctie:
1) Met een groot scherm kan worden aangegeven: uitgangsspanning, uitgangsstroom, frequentie, omgevingstemperatuur, uitlaatluchttemperatuur, variabele frequentie, uitgangsspanningsgolfvorm,datum en tijd, tijd van het aftellen, informatie over storingen, enz.;
2) Het heeft de functie om testparameters zoals testspanning en -tijd in te stellen;

5Andere kenmerken van het product:
1) De met olie gevulde apparatuur in het apparaat lekt geen olie.
2) Alle metalen schalen in het apparaat zijn roest- en corrosiebestendige behandeling, en de coating is uniform en mooi.
3) De inrichting kan binnen en buiten worden opgeslagen, gemonteerd en ontmanteld; de beschermingsfunctie is volledig.van het apparaat zijn op 1.1 maal de nominale spanning, en indien de hoogspanningszijmonster tijdens de test op de grond flitst,het zal geen lichamelijk letsel veroorzaken en de testapparatuur zal geen schadelijke mechanische en thermische spanningen veroorzakenElektrische prestaties zijn beschadigd of beschadigd.
4) Elk onderdeel van de uitrusting heeft een naamplaat die voldoet aan de nationale norm, de woorden en symbolen zijn duidelijk en duurzaam,en het naamplaatje duidelijk zichtbaar is wanneer de apparatuur normaal werkt.
