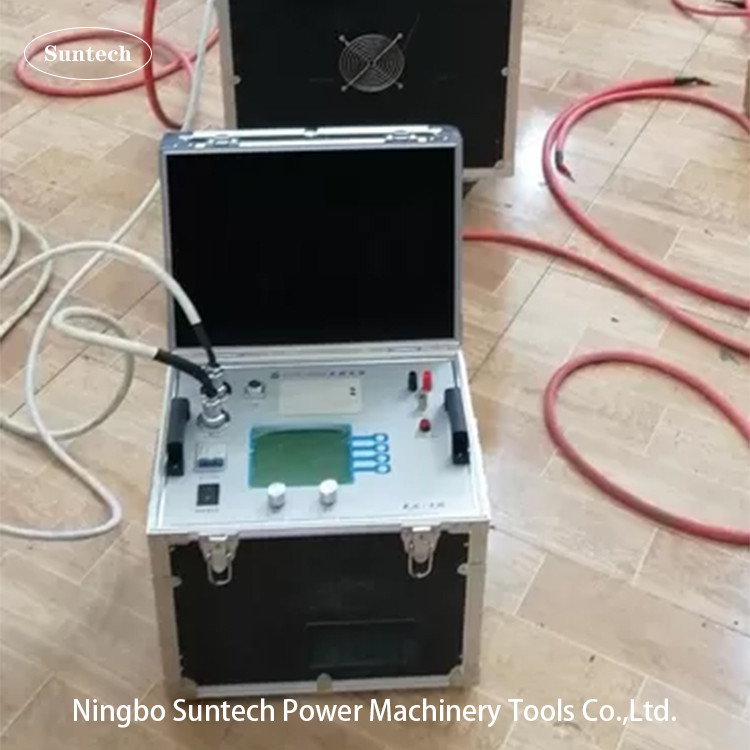

380V 400kVA-reeks resonantieproefsysteem overstromingsbescherming

Reeksresonanstestapparaat

1Onderwerp.
1. 10kV/300mm2 kabel 3 km wisselstroom bestand tegen spanningstest, capaciteit ≤1,1265uF, testfrequentie 30-300Hz, testspanning 22kV, testtijd 15 min.
2. wisselstroom bestand tegen spanningstest van 10kV/2500kVA hoofdtransformator, capaciteit ≤0,01uF, testfrequentie 45-65Hz, testspanning niet hoger dan 28kV, testtijd 1min.
3. wisselstroom bestand zijn tegen spanningstest van 10kV-schakelaar, busbar en andere substation apparatuur, de testfrequentie is 30-300Hz, de testspanning niet meer dan 42kV, en de testtijd is 1min.
4. 35 kV/300 mm2 kabel 2 km wisselstroom bestand tegen spanningstest, capaciteit ≤ 0,361 uF, testfrequentie 30-300 Hz, testspanning 52 kV, testtijd 60 min.
5. wisselstroom bestand tegen spanningstest van 35 kV/6300 kVA hoofdtransformer, capaciteit ≤ 0,01 uF, testfrequentie 45-65 Hz, testspanning 68 kV, testtijd 1min.
6. wisselstroomstandspanningstest van 35 kV-switchapparatuur, schakelaar en andere onderstationapparatuur, de testfrequentie is 30-300 Hz, de testspanning niet hoger dan 95 kV en de testtijd is 1min.

7.220 kV schakelaar AC bestand tegen spanningstest, testfrequentie 30-300Hz, testspanning 368 kV, testtijd 1min.

2De belangrijkste technische parameters en functies van het systeem
1. Nominaal vermogen: 400 kVA;
2. Nominale spanning: 27kV; 50kV; 400kV;
3Nominale stroom: 2A;
4. Toestaan van continue werktijd: 60 min onder nominale stroom;
5De kwaliteitsfactor van het apparaat zelf: Q≥30 (wanneer f=45Hz);
6Meetsnauwkeurigheid van het systeem: effectieve waarde 1.0;
7Inlaatvermogen: 50 Hz; driefasig 380 V
8Werkfrequentie van de variabele frequentievoeding: 40-300 Hz;
9Frequentie-resolutie: 0,1 Hz;
10Frequentie-instabiliteit: ≤ 0,1%;
11Het heeft overstromings-, overspannings- en flitsbescherming voor het geteste product;
12Omgevingstemperatuur: -150°C -40°C, relatieve luchtvochtigheid: ≤ 90% RH, hoogte ≤ 2000 meter.

3. Selectie en bepaling van systeemparameters
Een reactor met één sectie is 54kVA/27kV/2A/50H, in totaal vier secties:
1) Voor een 10kV/300mm2/3km kabel is de capaciteit 1,1265μF, de testspanning 22KV en worden vier reactoren parallel gebruikt.
Testfrequentie: f=1/2π√LC=42,41Hz
Teststroom: I=ωCXU test=2πfCXU test=2×3,14×42,41×1,1265×22×10-3=6,6A
2) 10 kV/2500 kVA hoofdtransformer wisselstroom bestand tegen spanningsonderzoek, de capaciteit niet hoger is dan 0,01 μF, de testspanning is 28 kV, de reactor is in serie verbonden met twee secties,de inductance is 113H, dan:
Testfrequentie: f=1/2π√LC=149,72Hz
Teststroom: I=ωCXU test=2πfCXU test=2×3,14×149,72×0,01×28×10-3=0,26A

3) wisselstroomstandspanningstest van 10 kV-schakelaar, busbalk en andere onderstationapparatuur, testfrequentie 30-300 Hz, capaciteit niet hoger dan 0,015 μF, testspanning niet hoger dan 42 kV,De reactor heeft twee serieverbindingen., is de inductance 113H, dan:
Testfrequentie: f=1/2π√LC=122,25Hz
Teststroom: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) Voor de 35kV/300mm2/2km-kabel is de capaciteit 0,361μF, de testspanning 52KV en worden twee reactoren in serie en twee parallel gebruikt.- Dan.:
Testfrequentie: f=1/2π√LC=35.24Hz
Teststroom: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) 35 kV/6300 kVA hoofdtransformator wisselstroom bestand tegen spanningsonderzoek, de capaciteit niet hoger dan 0,01 μF, de testspanning 68 kV,de reactor is in serie verbonden met vier secties en de inductance is 240H, dan:
Testfrequentie: f=1/2π√LC=83,88Hz
Teststroom: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) 35 kV schakelaar, schakelaar, enz. AC-spanningstest, de testspanning is 95 kV, de reactor is in serie met vier secties aangesloten en de inductance is 240H, dan:
Testfrequentie: f=1/2π√LC=83,88Hz
Teststroom: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) wisselstroom kan bestand zijn tegen spanningsonderzoek van 220 kV-schakelaars, schakelaars, enz., de capaciteit niet hoger is dan 5000 pF, de testspanning is 368 kV, de reactor is 50 kVA/50 kV/100H acht series in serie,de inductance is 960H, dan:
Testfrequentie: f=1/2π√LC=72,64Hz
Teststroom: I=ωCXU test=2πfCXU test=2×3,14×72,64×0,005×368×10-3=0,84A
