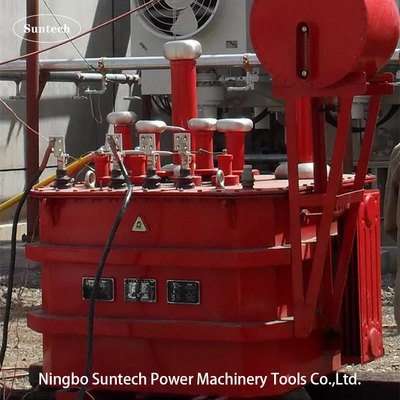

Inductietype-aanpassingsresonantieproefsysteem 2100 kVA

Inrichting voor de serie-resonanstest voor het instellen van de inductantietype

1Onderwerp.
Voor het Suwa-waterkrachtcentrale van 300 MW is de extreme nominale spanning 18 kV, de aardcapaciteit niet hoger dan 2,58 μF, de AC-spanningstest, de testspanning is 50 kV,en de weerstandspanning is 5 min.

2. Vermogen van het systeem
Voor het Suwa-waterkrachtcentrale van 300 MW is de extreme nominale spanning 18 kV, de aardcapaciteit niet hoger dan 2,58 μF, de AC-spanningstest, de testspanning is 50 kV,en de weerstandspanning is 5 min. dan:
Tijdens de test is de hoogspanningszijstroom I=2πfCU=2π×50×2,58×10-6×50×103=40,53A; de nominale stroom van het systeem wordt ingesteld op 42A en de nominale spanning wordt ingesteld op 50kV, waardoor een bepaalde marge blijft.
De algemene specificatie is 2100kVA/50kV, waarvan de verstelbare reactor 800kVA/50kV (16A) is; één vaste reactor, met twee parameters van 650kVA/50kV/13H;het kan voldoen aan de standspanningsvereisten van de 0?? 2.58 μF testproduct.
Samenvattend: 2100kVA/50kV kan voldoen aan de spanningsvereisten van 2,54μF testproduct

3De belangrijkste technische parameters en functies van het systeem
1Nominale capaciteit: 2100 kVA;
2Nominale spanning: 50 kV;
3Nominale stroom: 42A;
4Werkfrequentie: vermogen 50 Hz;
5De uitgangsspanningsgolfvormvervorming: ≤ 1%;
6Toegestane continue werktijd: 5 min onder nominale belasting, 1,1 maal overspanning gedurende 1 minuut;
7De temperatuurverhoging na 5 minuten continue werking onder nominale belasting is ≤ 65 K;
8De kwaliteitsfactor van het apparaat zelf: Q≥30;
9Hoogdrukmetingsnauwkeurigheid: effectieve waarde 1.5;
10Inlaatvermogen: driefasige 380V-spanning, frequentie 50Hz;
11. Het testproduct heeft overstromings-, overspannings- en overstroombeschermingsfuncties;
12Omgevingstemperatuur: -250 °C-450 °C, relatieve luchtvochtigheid: ≤ 90% RH, hoogte ≤3200 meter.

4. Inleiding tot het beginsel van reeksresonantie
Het serie-resonanstestsysteem is een apparaat dat wordt gebruikt voor het uitvoeren van wisselspanningsonderzoeken op verschillende capacitieve testproducten.Het wordt gekenmerkt door een aanzienlijke vermindering van de capaciteit van het voor de test vereiste invoervermogen, waardoor het volume en het gewicht van de testapparatuur worden verminderd, waardoor de veldtest gemakkelijk kan worden uitgevoerd;en het sterk verminderen van de arbeidskosten en materialen van de testapparatuur en de input die nodig is voor de test.
Fanke is al meer dan 20 jaar bezig met de ontwikkeling en productie van hoogspanningstestapparatuur en het resonantie-systeem is het vlaggenschip van Fanke.Honderden resonantie systemen geproduceerd door Fanke zijn met succes gebruikt op verschillende gebieden van energie systemen thuis en in het buitenland.
Het serie resonantie systeem is verdeeld in afgestemde inductansresonantie en frequentiemodulatie resonantie.De ingestelde inductantietype zorgt ervoor dat het testcircuit resoneert door de inductance aan te passen, terwijl het frequentiemodulatietype de testcircuit laat resoneren door de testfrequentie aan te passen. Het resultaat is echter hetzelfde, d.w.z. dat de door het testproduct vereiste grote capaciteit kan worden verkregen door een stroomtoevoer van kleine capaciteit in te voeren.Het hoofddiagram van de resonantie is weergegeven in figuur
