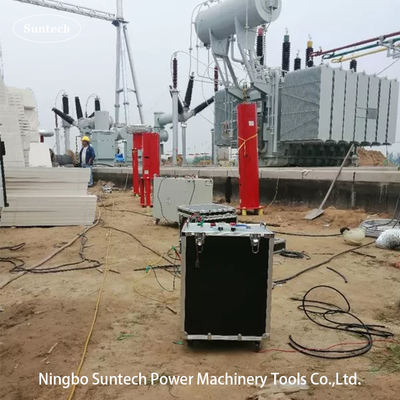

108kVA 27kV 100kV-serie Hoogspanningsresonant testsysteem Draagbaar type

Reeksresonanstestapparaat

1Onderwerp.
1.10 kV/300 mm2 kabel, capaciteit 0,37 uF/km, kabellengte 1,4 km, geteste kabelcapaciteit 0,153 uF, testfrequentie 30-300 Hz, testspanning 52 kV, bestandspanningstijd 60 min;
2. 35 kV-vermogenstransformator met een frequentie van AC-vermogen, bestand tegen spanningsonderzoek, capaciteit ≤ 0,02 uF, testfrequentie 45 ∼ 65 Hz, testspanning van niet meer dan 68 kV, testtijd 1 min;
3. AC-spanningstest voor schakelaars en transformatoren met spanningsniveaus van 35 kV en lager, de testfrequentie is 30-300 Hz, de testspanning niet meer dan 100 kV en de testtijd is 1min;
2. Milieuvoorwaarden voor het gebruik van het apparaat
1Omgevingstemperatuur: -5°C-45°C;
2Relatieve luchtvochtigheid: ≤ 90%, geen condensatie;
3Hoogte: ≤ 1000 m.
3De belangrijkste technische parameters en functies van het systeem
1Nominale capaciteit: 108 kVA;
2. Nominale spanning: 27kV; 100kV;
3Nominale stroom: 4A; 1A;
4. stroomvoorziening: enkelfasig 220V ± 10%;
5Werkfrequentie: 30-300 Hz;
6. Frequentie-resolutie: 0,1 Hz; frequentiestabiliteit: ≤ 0,1%;
7. Werktijd: 15 min continue werking is toegestaan bij nominale vermogen;
8Temperatuurverhoging: na 15 minuten continue werking bij nominale vermogen is de temperatuurverhoging van elk onderdeel van de inrichting ≤ 65 K;
9. Uitgangsgolfvorm: sinusgolf, golfvormvervorming < 1%;
10. kwaliteitsfactor: het apparaat zelf Q≥30 (wanneer f=45Hz);
11. Bescherming: met overstroom-, overspanning- en flitsbescherming (zie de sectie over frequentieconversie voor gunstige omstandigheden);
12Meetsnauwkeurigheid van het systeem: effectieve waarde 1.5.

Lijst van de uitrustingsconfiguratie
