Name: PD-vrije wisselstroomtransformatortestsystemen, HV-type hoog potentieel testapparatuur
Brand: Ningbo Suntech Power
SKU: CQSB-500KVA/500KV
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (194 reviews)

Thuis Producten Testapparatuur voor hoogspanningskabels

PD-vrije wisselstroomtransformatortestsystemen, HV-type hoog potentieel testapparatuur

Productdetails:

Plaats van herkomst:	Ningbo, China
Merknaam:	Ningbo Suntech Power
Certificering:	ISO9001
Modelnummer:	CQSB-500KVA/500KV

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Één eenheid
Prijs:	Negotiable
Verpakking Details:	Export standaard houten behuizing met fumigatievrij
Levertijd:	45 tot 75 werkdagen
Betalingscondities:	T/T, L/C
Levering vermogen:	5 eenheden/2 maanden

Contact

Gedetailleerde productomschrijving

Testbeginsel:	Versnellingsfrequentietesttransformatorcircuit	Testnorm:	IEC60060-1:2010
Maximum capaciteit:	500KVA	Max. Voltage:	500 kV
Gebruik:	AC Hipot Test In The Factory Quality Inspection For Power Transformers, Gas-geïsoleerde schakelaars,	Component:	Controlekonsole,spanningsregelaar, testtransformator voor het type cilinder, beschermingsweerstand e
Testfrequentie:	50Hz of 60HZ	Werkcyclus:	60 minuten of op bestelling
Testnauwkeurigheid:	Niet minder dan 1,0%	Outputgolfvorm:	Pure sinusgolf
Ontwerp kenmerk:	PD Free Design, Pure Power Frequency Test, Cylinder Type Test Transformer, gemakkelijke installatie
Hoog licht:	500 KVA hoog potentieel testapparatuur , PD-vrije wisselstroomtransformatortestsystemen , Testsystemen voor AC-transformatoren met vermogensfrequentie

PD Free AC Transformer Test Systems, PD Free HV Type Test Transformer Spanningsweerstandsysteem

I. Productbeschrijving en toepassing:

CQSB-serie PD-free power frequency test transformer systeem wordt voornamelijk gebruikt voor de krachtfrequentie spanning weerstaan voor elektricien producten en isolatiematerialen of isolatie structuur.Het wordt ook gebruikt voor PD vrije stroom test frequentie stroomvoorziening van test objecten zoals transformator, wederzijdse inductie, arrester,etc. Het wordt op grote schaal gebruikt in de afdeling elektrische productie, de afdeling energiebeheer, de R & D-instelling en de instelling voor hoger onderwijs.De spanningsdivider van het systeem heeft koppelterminal van PD-signaal, via uitgerust met 2 of 4 kanalen PD-analysator (optioneel), PD detecteren voor testobject kan worden gerealiseerd.

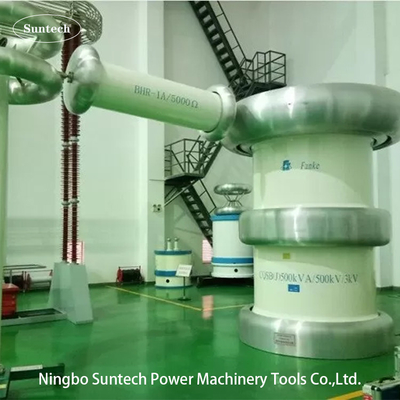

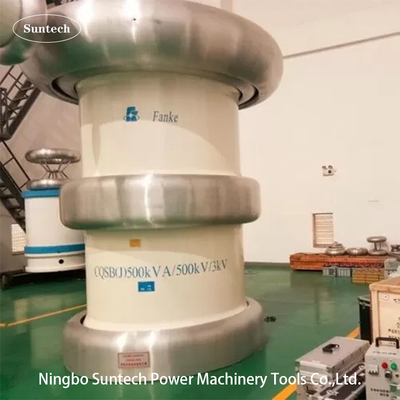

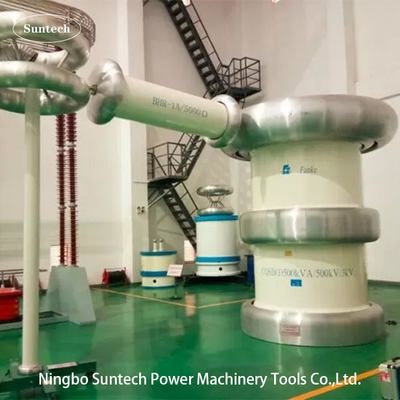

Het model CQSB-500KVA/500KV heeft twee stapelbare testtransformatoren van het type cilinders in serieverbinding met een uitgangsspanning van 500KV en een teststroom van 1A.

Tot nu toe had deze test set gevormd veel verschillende serie model volgens verschillende votage weerstaan test toepassingen.Het vergelijkbare model kan andere typische model te zien in de volgende clausule.

II. Belangrijkste onderdelen:

een vermogen van meer dan 50 W,
schakelaar voor stroomvoorziening,
een spanningsregelaarkas,
met een vermogen van meer dan 50 W,
Compensatie reactor,
met een vermogen van meer dan 50 W,
Elektronisch snel beschermend apparaat
Koppelingscapacitieve spanningsdivider.

Bijvoorbeeld model CQSB-500KVA/500KV

SN: niet-verbindend	Naam van de onderdelen	Type en specificatie	Qty.	Elk gewicht	Elke dimensie
1	Controlekonsole	FKGB-500KVA	1 stuk	180 kg	1200420820 mm
2	Elektrische spanningsregelaarkas	DT-500KVA	1 stuk	2500 kg	110010501250 mm
3.1	Eerst.Testtransformator van het type stapelbare cilinder	CQSB-500KVA/250KV	1 stuk	3000 kg	D1200*H2800mm
3.2	TweedeTesttransformator van het type stapelbare cilinder	CQSB-250KVA/250KV	1 stuk	2400 kg	D1200*H2500mm
4	Beschermingsweerstand	BHR-1A/500KV	1 stuk	120 kg	D380*L850mm
5	Spanningsdivider met koppelcapaciteit	TJF-500KV/500pF	1 set	200 kg	D320*H6000mm
6	Speciale testtoestellen
Opmerking: bijzondere eisen kunnen op bestelling worden gesteld.

III. Toepasselijke doelstellingen

Onderzoek naar de partiële ontlading en de weerstand tegen wisselspanning voor HV-elektrische apparatuur en apparatuur, zoals transformatoren, GIS, onderlinge inductoren, schakelaars, bushings, arresters, kabels.
Vermogen AC-spanning weerstaan van isolatiematerialen

IV. Technische kenmerken

Kleine grootte van de volledige installatie die de grootte binnen 5pC kan garanderen ((behalve bij bijzondere gevallen)
Expoxyhars gegoten schelp, glasvezel gespannen niet corona hoogspanningsisolatie buitenste loop
Lage impedantie van complete apparatuur, volledige functies van overspanning, overstroom, boogbescherming met betrouwbaarheid
Speciaal geproduceerde malen voor het afbakenen van schilden, gegoten van aluminium, glad oppervlak, licht gewicht, gemakkelijk te installeren
Het HV-testapparaat met een grote capaciteit maakt gebruik van een intelligentie- en besturingssysteem voor de frequentie van het vermogen om een veel hogere intelligentie en
automatisering van de besturing en bescherming.
Monsteren en met behulp van optische communicatie, zorgvuldig isoleren van hoge spanning en lage spanning regellus.
In de testverwerking zijn zelfinspectie en realtime weergave van de status beschikbaar.
Perfecte beheerfunctie van gegevens en rapporten.
In staat zijn om HV U/T,I/T testcurve op te nemen en te tekenen

V. Testverbindingsbeeld (bijvoorbeeld model CQSB-500KVA/500KV):

PD Free AC Transformer Test Systems , HV Type High Potential Test Equipment 0
VI. Voordelen

De test is gebaseerd op de resultaten van de tests in punt 6.2.3.
Voldoen aan de vereisten voor lage gedeeltelijke ontladingsmetingen
Modulaire structuur voor ruimtebesparing in de testhal
Lage impedantie, breed toepassingsbereik
Gemakkelijk te bedienen met een computergestuurd meetsysteem
Volledige beschermingscircuit om de veiligheid van personeel en apparatuur te waarborgen
Elektronische onderdelen die gevoelig zijn voor overspannings- en overgangsbescherming
Vooral geschikt voor tests waarbij een stabiele spanning vereist is, zelfs wanneer de belasting onder spanning verandert (corona-, natte- en vervuilingstests) of wanneer de belasting inductief is (inductieve spanningstransformatoren).

Algemene technische gegevens:

Testmodus van het systeem: PD-vrije wisselstroom-spanningscontrolesystemen met cilindertype transformator
Systeemmodel: CQSB-500KVA/500KV
Invoervoeding: 380±10% ((eenfasig),50Hz/60Hz
Nominale uitgangscapaciteit: 500 kVA
Nominale uitgangsspanning: 500KV
Maximale testspanning: niet meer dan 500KV
Nominale uitgangsstroom: 1,0A
Reg. Frequentiebereik: 50/60Hz
Uitgangsspanningsgolfvorm: pure sinusgolf
Temperatuurverhoging: minder dan 65 K onder nominale werkstroom gedurende 60 minuten;
Ruisniveau: niet meer dan 65 dB
Structuur: met olie ondergedompeld met cilindertype ontworpen

VIII. Andere facultatieve onderdelen

Stroomfilter van de voedingsbron
Drievoudig en vijfvoudig filter
Compenserende reactor
Elektronisch snel beschermingsapparaat tegen overspanning
SF6 standaardcondensator
Deeltjesontladingsdetector

IX. Ander typisch model

1.Eentransformatortype:

Modellen	Nominale capaciteit (KVA)	LV-invoervoorziening ((KV)	Nominale uitgangsspanning ((KV)	Afmetingen van de cilindertransformator D× H(mm)	Gewicht (kg)
CQSB-1.5KVA/50KV	1.5	0.22	50	φ430*580	65
CQSB-2.5KVA/50KV	2.5	0.22	50	φ280*500	70
CQSB-3KVA/50KV	3	0.22	50	φ300*510	72
CQSB-5KVA/50KV	5	0.22	50	φ460*580	110
CQSB-5KVA/100KV	5	0.22	100	φ640*820	130
CQSB-10KVA/100KV	10	0.22	100	φ620*850	160
CQSB-50KVA/100KV	50	0.4	100	φ725*1100	500
CQSB-12KVA/120KV	12	0.38	120	φ750*1230	380
CQSB-15KVA/150KV	15	0.38	150	φ820*1220	500
CQSB-20KVA/200KV	20	0.38	200	φ1080*1700	900
CQSB-50KVA/250KV	50	0.38	250	φ1460*1520	1250
CQSB-75KVA/250KV	75	0.38	250	φ1460*1780	1450
CQSB-75KVA/500KV	75	0.38	500	φ2000*4850	6800
CQSB-100KVA/100KV	100	0.38	100	φ1000*1250	800
CQSB-100KVA/150KV	100	0.38	150	φ1410*1620	1700
CQSB-100KVA/250KV	100	0.6	250	φ1100*1450	1550
CQSB-125KVA/250KV	125	0.38	250	φ1540*2060	3460
CQSB-150KVA/150KV	150	0.6	150	φ1420*1620	2200
CQSB-2000KVA/500KV	2000	3	500	φ3000*4800	50000

2.Stapelbare cilindertransformatoren type:

Modellen	Nominale capaciteit (KVA)	LV-invoervoorziening ((KV)	Nominale uitgangsspanning ((KV)	Afmetingen van de cilindertransformator D× H(mm)	Gewicht (kg)
CQSB-10KVA/2*50KV	10	0.2	100	φ410*980	200
CQSB-25KVA/2*125KV	25	0.38	250	φ1250*2200	890
CQSB-100KVA/2*200KV	100	0.38	400	φ1580*3650	2500
CQSB-150KVA/2*150KV	150	0.38	300	φ1600*3200	3980
CQSB-300KVA/2*150KV	300	0.38	300	φ1600*3800	4280
CQSB-250KVA/2*250KV	250	0.38	500	φ2220*6100	11200
CQSB-500KVA/2*250KV	500	0.6	500	φ2030*4600	18500
CQSB-600KVA/2*300KV	600	3	600	φ3200*8000	19000
CQSB-1200KVA/2*300KV	1200	0.6	600	φ3000*6200	28900
CQSB-1250KVA/2*125KV	1250	3	250	φ4500*3200	14500
CQSB-300KVA/2*300KV	300	3	600	φ2610*5600	10000
