810 KVA High Voltage Test Kit, 35 KV en 132 KV Hv Kabel Testing Equipment 30-300Hz

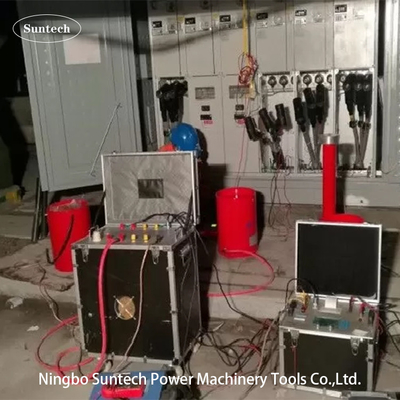

Draagbare variabele frequentie resonantie weerstaan spanning test set, voor 35KV en 132KV kabel test

I. Gebruik van het product:

Deze test set model CHX-810KVA/54KV, 135KV is ontworpen voor 35KV en 110KV klasse XLPE kabelAC op het terreinkunnen bestand zijn tegen spanningsonderzoek met technologie voor variabele frequentie resonantschakelingen; de hoogste testspanning is niet meer dan 54KV of 135KV; testfrequentie: 30-300Hz; de werkcyclus is niet meer dan 60 minuten.Het kan klanten helpen bij het uitvoeren van een preventieve test of overhandigingstest op wisselstroom die bestand is tegen spanningstest voor XLPE-kabels van 35KV binnen 5 km en 132KV-klasse binnen 1 km..

Het testbereik van de set is als volgt:

1. 5 km 35 kV/300 mm2 kabel, geteste capaciteit ≤ 0,97 uF, testfrequentie 30-300 Hz, testspanning 52 kV, testtijd 60 min.

2, 1km van132 kV/630 mm2 kabel, geteste capaciteit ≤ 0,201 uF, testfrequentie 30-300 Hz, testspanning 128 kV, testtijd 60 min.

II. Algemene technische gegevens

1. Nominaal vermogen: 810 kVA;
2. Invoervermogen: driefasige 380V-spanning, frequentie 50Hz;
3. Nominale spanning: 54 kV; 135 kV;
4. Nominale stroom: 15A; 6A;
5. Werkfrequentie: 30-300 Hz;
6. De uitgangsgolfvorm van het apparaat: sinusgolf
7. Waafvormvervorming: waafvormvervorming bij uitgangsspanning ≤ 1%;
8. Werktijd: onder nominale belasting toegestane continue 60 minuten; overdruk 1,1 maal 1 minuut;
9. Temperatuurverhoging: temperatuurverhoging ≤ 65 K na 60 minuten continue werking onder nominale belasting;
10. kwaliteitsfactor: het apparaat zelf Q≥30 (f=45Hz);
11. Beschermingsfunctie: bescherming tegen overstromingen, overspanningen en overstortingen van het testproduct voor het geteste product (zie voor nadere informatie het onderdeel over variabele frequentievoeding);
12. Metingsnauwkeurigheid: effectieve waarde van het systeem 1.5;

III. Belangrijkste onderdelen:
