Plaats van herkomst: | Ningbo, China |
Merknaam: | Ningbo Suntech Power |
Certificering: | ISO9001 |
Modelnummer: | CHX-270KVA/45KV,270KV |
Min. bestelaantal: | Één eenheid |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Export standaard houten behuizing met fumigatievrij |
Levertijd: | 25 tot 45 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 10 eenheden/2 maanden |
Testbeginsel: | Variabele frequentie resonancircuit | Testpunt: | AC Voltage Test Onder 45KV, 270KV |
---|---|---|---|
Maximum capaciteit: | 270 kVA | Ontwerp kenmerk: | Draagbaar type, lichter gewicht, speciaal voor installatie en testen ter plaatse |
Component: | V/F stroombron, opwindingstransformator, lichter modulaire testreactor en spanningsdivider | Testfrequentie: | 30-300Hz |
Werkcyclus: | 60 minuten | Testnauwkeurigheid: | Niet minder dan 1,5% |
Testvoorwerp: | 35KV / 10KV korte kabel, 110KV elektriciteitsonderstation | Testnorm: | IEC 60060-1:2010;IEC 62271-203:2011 voor GIS, IEC 60840:2011 voor XLPE-kabel; |
Productnaam: | Ac Resonant Test Systeem | Certificaat: | ISO9001 |
Hoog licht: | Draagbare AC-resonanttestset,Resonantieproefsysteem 270 KVA,Overspanningsbescherming AC-resonant testsysteem |

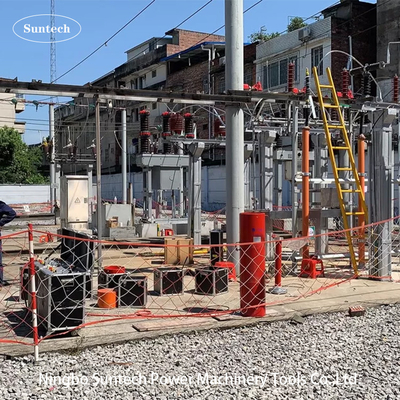

AC-resonanttestsysteem voor 35kV-kabel en 110kV-stations
Kenmerken:
I. Gebruik van het product:
Deze test set model CHX-270KVA/45KV, 270KV is ontworpen voor 10KV / 35KV klasse korte XLPE kabel,vermogen transformator, CB,CT / PT, busbar in 110KV power substation om uit te voerenAC op het terreinbestand zijn tegen spanningsonderzoek met technologie voor variabele frequentie resonantschakelingen; de hoogste testspanning is niet meer dan 45KV, 90KV,270KV; testfrequentie: 30-300Hz; de werkcyclus is niet meer dan 60 minuten.het kan klanten helpen bij het uitvoeren van een preventieve test of overhandigingstest op wisselstroom die bestand is tegen spanningstest
Het testbereik van de set is als volgt:transformer
1. 1000 m 35 kV/300 mm2 kabel, testfrequentie 30-300 Hz, testspanning 52 kV, testtijd 5 min.
2, 3000m 10kV/300mm2 kabel, testfrequentie 30-300Hz, testspanning 22kV, testtijd 5min.
3, 35 kV/31500 kVA hoofdtransformer, capaciteit ≤ 0,015 uF, testfrequentie 40-300 Hz, testspanning 68 kV, testtijd 1min.
4, 110 kV/50000 kVA hoofdtransformer, capaciteit ≤ 0,015 uF, testfrequentie 40-300 Hz, testspanning 160 kV, testtijd 1min.
4, CB,CT/PT, busbalk in een 110KV-stationsinstallatie, testfrequentie 40-300Hz, testspanning niet meer dan 265, testtijd 1min.
De volledige testset bestaat uit een variabele frequentie-stroombron, een excitatietransformator, 6 reactoren en een hoogspanningsmetingspartner (capacity voltage divider).Dit type testset is het meest geschikt voor 35KV- of 110KV-stations
II. Algemene technische gegevens
III. Belangrijkste onderdelen:
SN: niet-verbindend | Naam van de onderdelen | Type en specificatie | Qty. | Elk gewicht | Elke dimensie |
1 | Variabele frequentievermogen | FKVF-20kW/380V | 1 stuk | 35 kg | 480*480*520 mm |
2 | Excitatietransformator | CQSB ((J) -15kVA/2,5KV,10KV | 1 stuk | 130 kg | 500*500*580 mm |
3 | HV-resonantieproefreactor | CHX(kf)-45kVA/45kV | 6 stuks | 55 kg | D420*H480mm |
4 | Capacitatieve verdeling | TRF-270kV/1000pF | 1 set | 30 kg | D200*H2150 mm |
5 | Speciale testtoestellen | 1 set |
VF: Variabele frequentie stroombron T: Excitatietransformator
L: Testreactor Cx: geteste apparatuur MOA1: bliksemstopper
C1,C2: Spanningsdivider ((C1 is hoogspanningsarm,C2 is laagspanningsarm))
V. Hoofdmeets- en regelsoftwarepaneel:
Opmerking: dit is het softwarepaneel voor het starten van de test voor het instellen van parameters
VI.Accessoires
VII. Ander facultatief model
1. Voor GIS-tests ter plaatse
Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit |
Toepassing (vanaf 45 Hz) |
CHX-135KVA/135KV | 27KV*5 | 1A | 135 kVA | Voor 72,5 KV en lager dan GIS |
CHX-270KVA/135KV | 27KV*5 | 1A | 135 kVA | Voor 72,5 KV en lager dan GIS |
CHX-216KVA/216KV | 27 KV*8 | 1A | 216 KVA | Voor 123 KV en lager dan GIS |
CHX-270KVA/270KV | 27KV*10 | 1A | 270 kVA | Voor 145 KV en lager dan GIS |
CHX-275KVA/275KV | 275 kV | 2A | 275 KVA | Voor 170 KV en lager dan GIS |
Speciale eisen kunnen per bestelling worden gesteld |
2. Voor de proef van 45 KV XLPE-kabels ter plaatse
Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit | Maximale toepassing |
CHX-108/54 | 54 kV | 2A | 108 KVA | 45 kV kabel≤1km |
CHX-216/54 | 54 kV | 4A | 216 KVA | Kabel van 45 kV≤2km |
CHX-324/54 | 54 kV | 6A | 324 KVA | 45 kV kabel≤3km |
CHX-432/54 | 54 kV | 8A | 432 KVA | 45 kV kabel≤4km |
CHX-540/54 | 54 kV | 10A | 540 KVA | 45 kV kabel≤5km |
CHX-1080/54 | 54 kV | 20A | 1080 KVA | 45 kV kabel≤10 km |
Speciale eisen kunnen per bestelling worden gesteld |
3. Voor de test van de 66KV XLPE-kabel ter plaatse
Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit | Maximale toepassing |
CHX-160/80 | 80 kV | 2A | 160 kVA | 66 kV kabel≤0,5 km |
CHX-320/80 | 80 kV | 4A | 320 kVA | 66 kV kabel≤1km |
CHX-640/80 | 80 kV | 8A | 640 KVA | 66 kV kabel≤2km |
CHX-960/80 | 80 kV | 12A | 960 KVA | 66 kV kabel≤3km |
CHX-1280/80 | 80 kV | 16A | 1280 KVA | 66 kV kabel≤4km |
CHX-1600/80 | 80 kV | 20A | 1600 KVA | 66 kV kabel≤5km |
CHX-3200/80 | 80 kV | 40A | 3200 KVA | 66 kV kabel≤10 km |
CHX-9600/80 | 80 kV | 120A | 9600 KVA | Kabel van 66 kV≤20 km |
Speciale eisen kunnen per bestelling worden gesteld |
VIII. Standardtabel voor isolatieproeven ter plaatse van IEC 60840:2011 voor XLPE-kabels
