Name: 600KV PD gratis hoogspanningsmetersystemen, meetapparatuur voor gedeeltelijke ontlading
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CQSB-300KVA/600KV
Price: 285,715.00 USD
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Testbeginsel: Versnellingsfrequentietesttransformatorcircuit

Testnorm: IEC60060-1:2010

Maximum capaciteit: 300KVA

Max. Spanning: 600 kV

Gebruik: AC Hipot Test In The Factory Quality Inspection For Power Transformers, Gas-geïsoleerde schakelaars,

Component: Controlekonsole,spanningsregelaar, testtransformator voor het type cilinder, beschermingsweerstand e

Testfrequentie: 50Hz of 60HZ

Werkcyclus: 60 minuten of op bestelling

Testnauwkeurigheid: Niet minder dan 1,0%

Uitgangsgolfvorm: Pure sinusgolf

Ontwerp kenmerk: PD Free Design, Pure Power Frequency Test, Cylinder Type Test Transformer, gemakkelijke installatie

Markeren:

600 kV hoogspanningstestsystemen

PD-vrije hoogspanningstestsystemen

PD gratis partiële ontladingsmetingsapparatuur

Basis informatie

Plaats van herkomst: Ningbo, China

Merknaam: Ningbo Suntech Power

Certificering: ISO9001

Modelnummer: CQSB-300KVA/600KV

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Export standaard houten behuizing met fumigatievrij

Levertijd: 45 tot 75 werkdagen

Betalingscondities: L/C, T/T

Levering vermogen: 5 eenheden/2 maanden

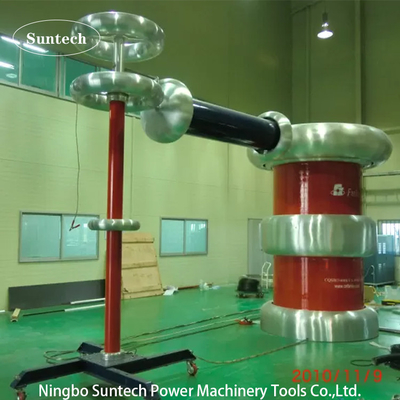

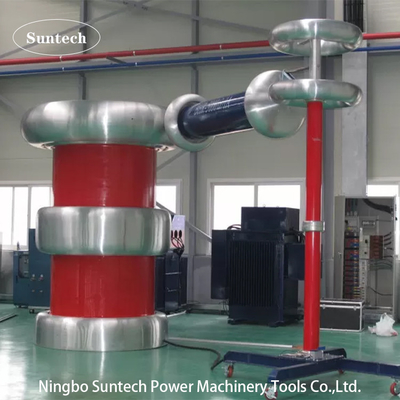

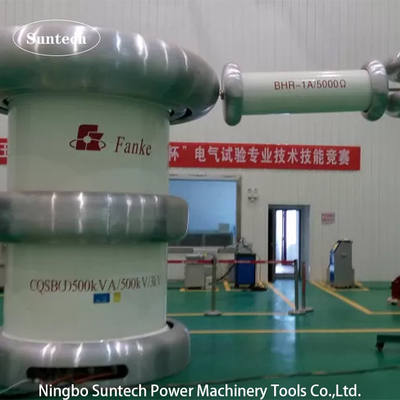

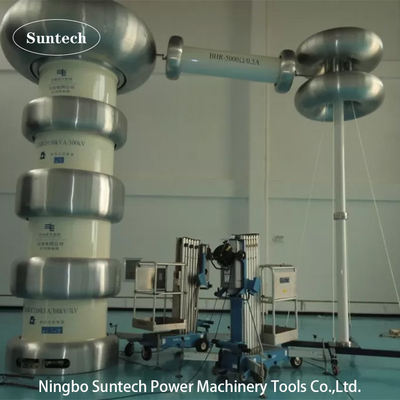

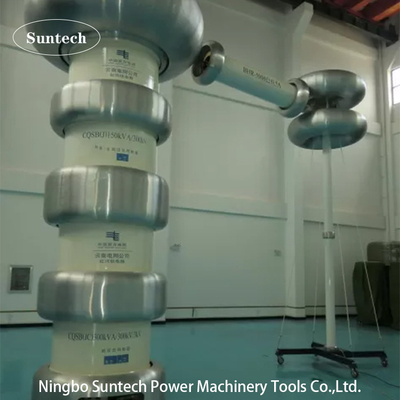

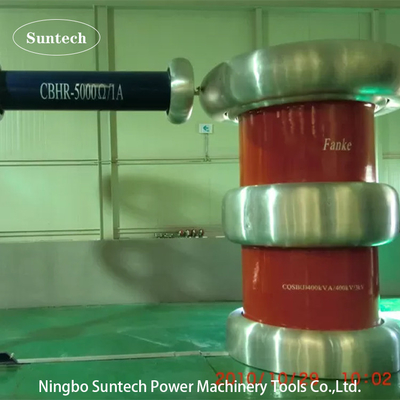

Galerij

600KV PD gratis hoogspanningsmetersystemen, meetapparatuur voor gedeeltelijke ontlading

Productomschrijving

PD Gratis wisselstroom-spanningstestsystemen met cilindertype transformator, gedeeltelijke ontladingsmeting

I. Productbeschrijving en toepassing:

PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer wordt gebruikt voor het testen van hoogspanningsproducten en -componenten in de HV-testhal, zoals HV-kabels, stroomtransformatoren,gasgeïsoleerde schakelaars, buizen, arresters en isolatiemateriaal.

Met een breed toepassingsgebied kan het gewoonlijk worden toegepast bij routineproefproeven van kwaliteitsinspectie van hoogspanningsproducten,waaronder stroomfrequentie AC-standspanningsproef,PD-detectie en test voor lange duur van kabelsDeze systemen zijn vooral geschikt voor tests waarbij een stabiele spanning vereist is, zelfs wanneer de belasting onder spanning (corona,wet & pollution tests) of wanneer de belasting inductief is (inductieve spanningstransformatoren). De spanningsdivider van het systeem heeft koppelterminal van PD-signaal, via uitgerust met 2 of 4 kanalen PD-analysator (optioneel), PD detecteren voor testobject kan worden gerealiseerd.

Het model CQSB-300KVA/600KV heeft twee stapelbare testtransformatoren van het type cilinders in serieverbinding met een uitgangsspanning van 600KV en een teststroom van 0,5A.

Tot nu toe had deze test set gevormd veel verschillende serie model volgens verschillende votage weerstaan test toepassingen.Het vergelijkbare model kan andere typische model te zien in de volgende clausule.

II. Belangrijkste onderdelen:

SN: niet-verbindend	Naam van de onderdelen	Type en specificatie	Qty.	Elk gewicht	Elke dimensie
1	Controlekonsole	FKGB-300KVA	1 stuk	180 kg	1200420820 mm
2	Elektrische spanningsregelaarkas	DT-300KVA	1 stuk	2500 kg	110010501250 mm
3.1	Eerst.Testtransformator van het type stapelbare cilinder	CQSB-600KVA/300KV	1 stuk	3000 kg	D1200*H2800mm
3.2	TweedeTesttransformator van het type stapelbare cilinder	CQSB-300KVA/300KV	1 stuk	2400 kg	D1200*H2500mm
4	Beschermingsweerstand	BHR-0,5A/600KV	1 stuk	120 kg	D380*L850mm
5	Spanningsdivider met koppelcapaciteit	TJF-600KV/500pF	1 set	200 kg	D320*H6000mm
6	Speciale testtoestellen
Opmerking: bijzondere eisen kunnen op bestelling worden gesteld.

III. Testverbindingsbeeld (bijvoorbeeld model CQSB-500KVA/500KV):

PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment 0
IV. Technologische kenmerken

De test is gebaseerd op de resultaten van de tests in punt 6.2.3.
Voldoen aan de vereisten voor lage gedeeltelijke ontladingsmetingen
Modulaire structuur voor ruimtebesparing in de testhal
Lage impedantie, breed toepassingsbereik
Gemakkelijk te bedienen met een computergestuurd meetsysteem
Volledige beschermingscircuit om de veiligheid van personeel en apparatuur te waarborgen
Elektronische onderdelen die gevoelig zijn voor overspannings- en overgangsbescherming
Vooral geschikt voor tests waarbij een stabiele spanning vereist is, zelfs wanneer de belasting onder spanning verandert (corona-, natte- en verontreinigingstests) of wanneer de belasting inductief is (inductieve spanningstransformatoren).

V. Algemene technische gegevens:

Testmodus van het systeem: PD-vrije wisselstroom-spanningscontrolesystemen met cilindertype transformator
Systeemmodel: CQSB-300KVA/600KV
Invoervoeding: 380±10% ((eenfasig),50Hz/60Hz
Nominale uitgangscapaciteit: 300 kVA
Nominale uitgangsspanning: 300KV,600KV
Maximale testspanning: niet meer dan 600KV
Nominale uitgangsstroom: 0,5A
Reg. Frequentiebereik: 50/60Hz
Resonantie spanningsgolfvorm: pure sinusgolf
Temperatuurverhoging: minder dan 65 K onder nominale werkstroom gedurende 60 minuten;
Ruisniveau: niet meer dan 65 dB
Structuur: met olie ondergedompeld met cilindertype ontworpen

VI. Overige facultatieve onderdelen

Stroomfilter van de voedingsbron
Drievoudig en vijfvoudig filter
Compenserende reactor
Elektronisch snel beschermingsapparaat tegen overspanning
SF6 standaardcondensator
Deeltjesontladingsdetector

VII. Ander typisch model

1.Eentransformatortype:

Modellen	Nominale capaciteit (KVA)	LV-invoervoorziening ((KV)	Nominale uitgangsspanning ((KV)	Afmetingen van de cilindertransformator D× H(mm)	Gewicht (kg)
CQSB-1.5KVA/50KV	1.5	0.22	50	φ430*580	65
CQSB-2.5KVA/50KV	2.5	0.22	50	φ280*500	70
CQSB-3KVA/50KV	3	0.22	50	φ300*510	72
CQSB-5KVA/50KV	5	0.22	50	φ460*580	110
CQSB-5KVA/100KV	5	0.22	100	φ640*820	130
CQSB-10KVA/100KV	10	0.22	100	φ620*850	160
CQSB-50KVA/100KV	50	0.4	100	φ725*1100	500
CQSB-12KVA/120KV	12	0.38	120	φ750*1230	380
CQSB-15KVA/150KV	15	0.38	150	φ820*1220	500
CQSB-20KVA/200KV	20	0.38	200	φ1080*1700	900
CQSB-50KVA/250KV	50	0.38	250	φ1460*1520	1250
CQSB-75KVA/250KV	75	0.38	250	φ1460*1780	1450
CQSB-75KVA/500KV	75	0.38	500	φ2000*4850	6800
CQSB-100KVA/100KV	100	0.38	100	φ1000*1250	800
CQSB-100KVA/150KV	100	0.38	150	φ1410*1620	1700
CQSB-100KVA/250KV	100	0.6	250	φ1100*1450	1550
CQSB-125KVA/250KV	125	0.38	250	φ1540*2060	3460
CQSB-150KVA/150KV	150	0.6	150	φ1420*1620	2200
CQSB-2000KVA/500KV	2000	3	500	φ3000*4800	50000

2.Stapelbare cilindertransformatoren type:

Modellen	Nominale capaciteit (KVA)	LV-invoervoorziening ((KV)	Nominale uitgangsspanning ((KV)	Afmetingen van de cilindertransformator D× H(mm)	Gewicht (kg)
CQSB-10KVA/2*50KV	10	0.2	100	φ410*980	200
CQSB-25KVA/2*125KV	25	0.38	250	φ1250*2200	890
CQSB-100KVA/2*200KV	100	0.38	400	φ1580*3650	2500
CQSB-150KVA/2*150KV	150	0.38	300	φ1600*3200	3980
CQSB-300KVA/2*150KV	300	0.38	300	φ1600*3800	4280
CQSB-250KVA/2*250KV	250	0.38	500	φ2220*6100	11200
CQSB-500KVA/2*250KV	500	0.6	500	φ2030*4600	18500
CQSB-600KVA/2*300KV	600	3	600	φ3200*8000	19000
CQSB-1200KVA/2*300KV	1200	0.6	600	φ3000*6200	28900
CQSB-1250KVA/2*125KV	1250	3	250	φ4500*3200	14500
CQSB-300KVA/2*300KV	300	3	600	φ2610*5600	10000
