Volledig automatische geïntegreerde transformator testbank, Power Transformer Test System

Volledig automatische transformator geïntegreerde testbank, krachttransformator uitgebreide testsystemen

I. Productbeschrijving en toepassing

Voor en na de fabricage of het onderhoud van de transformator zijn de nodige routinekwaliteitscontroles en teststukken vereist.

Voor de bovenstaande testdoeleinden worden Power Transformer Comprehensive Test Systems ontworpen en gebruikt.Het maakt gebruik van een uitgebreide en modulaire software met PLC-computer en integreert de extra stroommeter.Het kan automatisch een testrapport opstellen en opslaan.en het rapport afdrukken met een externe printer.

De testsystemen kunnen de testpunten onder meer als volgt finishen:

1.1 Belangrijkste testpunten in het systeem

• De test van de transformer zonder belasting
• Test van de belastingkenmerken van de transformator;
• Vermogenfrequentie AC-spanningstest;
• drie verdubbelingsfrequentie-geïnduceerde weerstandspanningsproeven;
• transformerharmonische test;
• Test van de gelijkstroomweerstand van de transformator;
• Transformatorverhouding, groep, fouttest;
• Transformator temperatuur verhoging testen.

1.2 Behulpzame testpunten buiten het systeem

• Test van de isolatieweerstand van de transformator, absorptieverhouding, polarisatieindex;
• Transformatorisolatie-olie-analyse-systeem;
• Test van dielectrische verliezen in transformatoren;
• gedeeltelijke ontladingstests;
• Temperatuur- en luchtvochtigheidstesten.

1. de uitbreiding van de3Aanpassingsmogelijkheid voor het testen van een vermogenstransformator

• Vermogen: 360000 kVA en minder
• Spanningsniveau: 500kV,330kV,220kV,110kV, 35kV/10kV, enkelfasige driefasige transformatoren
• De testkwaliteit en het testbereik zijn als hieronder weergegeven:

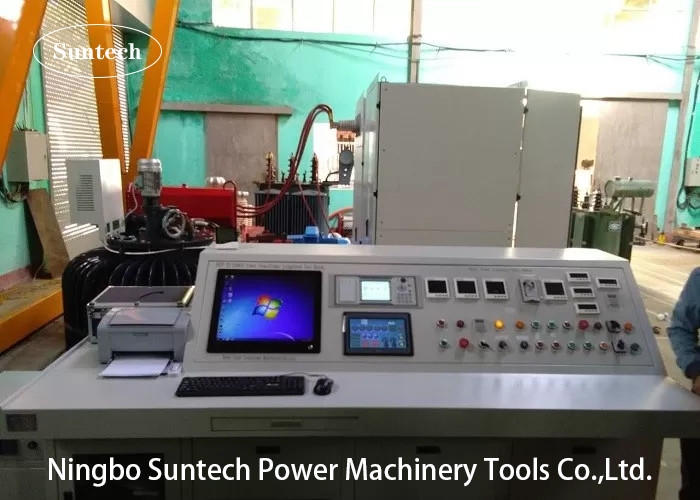

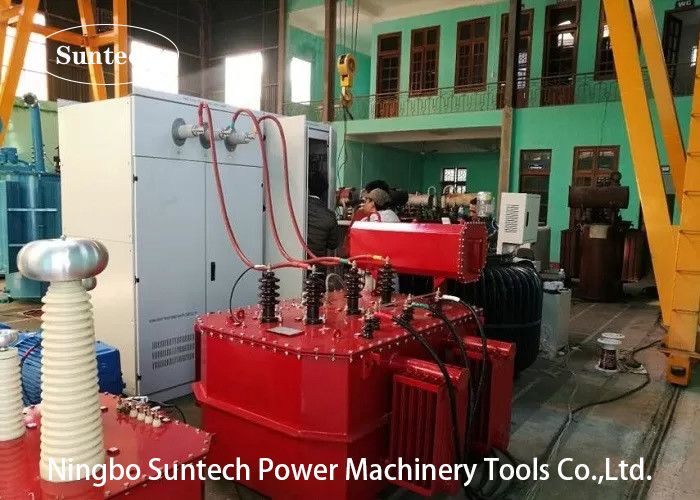

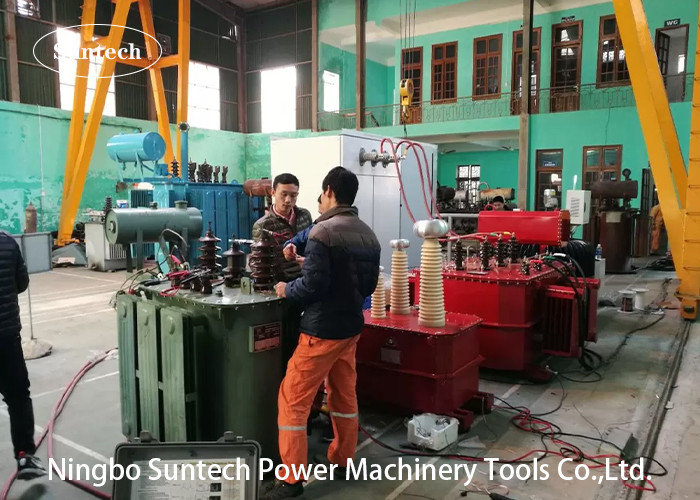

Het testsysteem bestaat uit drie hoofdonderdelen:

Bewakingsstations van het geïntegreerde testsysteem van de transformator (of de namen Monitoring- en bemonsteringskast);

Transformator geïntegreerd testsysteem besturingskast (of namen)Hulpbediening);

De testbank moet worden aangeduid met de volgende kenmerken:

III. Universele structuur en functionaliteit

• Het systeem gebruikt de automatische computerwerking en behoudt de handmatige bediening, het kan de muis of het touchscreen gebruiken om de test te voltooien.de testgegevens kunnen na afloop van de test automatisch in het testrapport worden geüploadU kunt automatisch de oorspronkelijke testgegevens oproepen door alleen het gegevensnummer in te voeren.
• automatisch selecteren van de hoog- en laagspanningsstroom en spanningsversnelling na de basisparameters van de ingangstransformator (capaciteit, hoog- en laagspanningszijde) met het toetsenbord;
• Automatische schakelaar (geen handmatige knop nodig) en automatische schakelaar;
• De in punt 6.2.4.1 vermelde "technische apparatuur" is bedoeld voor de toepassing van de in punt 6.2.4.1 bedoelde apparatuur.
• Automatische abnormale stroom, spanningsbescherming en alarminstructies;
• Automatische gegevensverwerving en automatisch opslaan van de gegevens, automatisch herstellen van de machine in de oorspronkelijke staat;
• Testrapport van de automatische drukkerij.
• Alle monitoringsparameters en vectordiagrammen worden volgens internationale normen op hetzelfde scherm weergegeven
• Gebruik een krachanalysator met een hoge nauwkeurigheid om de meetnauwkeurigheid te waarborgen.De kracht analysator is ontwikkeld door ons bedrijf en is met succes ontwikkeld door onszelf en werkte in de Chinese nationale transformator kwaliteit inspectie centrum voor twee jaar.
• Het systeem is voorzien van software, hardware, system interlocking en andere meervoudige bescherming, heeft een gesplitst lichaam, een afzonderlijk ontwerp op het besturingscircuit van primaire en secundaire delen;
• De spanningsregelaar gebruikt variabele frequentietechnologie om de snelheid van de motor willekeurig aan te passen, waardoor de werkdoeltreffendheid en de nauwkeurigheid van de testgegevens sterk worden verbeterd.
• Het systeem kan 31 harmonische analysetests uitvoeren. .

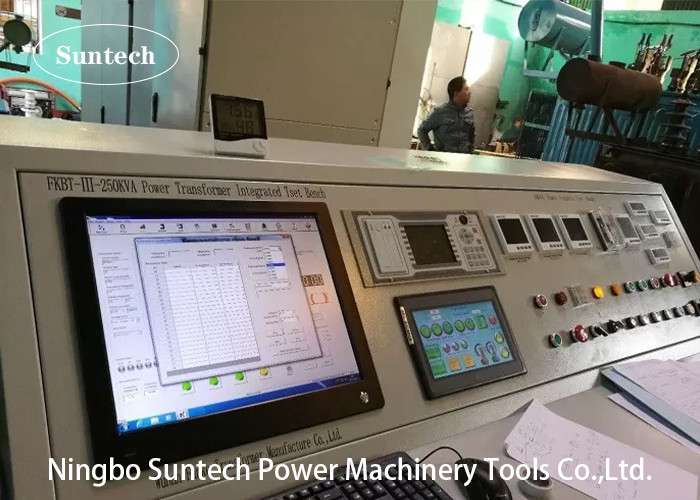

VI.Toepassing van model FKBT-III-250KVA (bijvoorbeeld)

4.1Het systeem wordt toegepast voor de test van de vermogenstransformator, de geteste transformator is als volgt:

• Beproefde capaciteit: 2500 KVA en minder
• HV zijdelingse nominale spanning: 35KV,22KV
• LV zijdelingse nominale spanning: 0,4~6KV
• Maximale impedantie: niet meer dan 8%

4.2 Het systeem heeft de volgende testfuncties:

4.3 Referentiestandaard

4.4- De opstelling en de uitvoer van de leveringen
