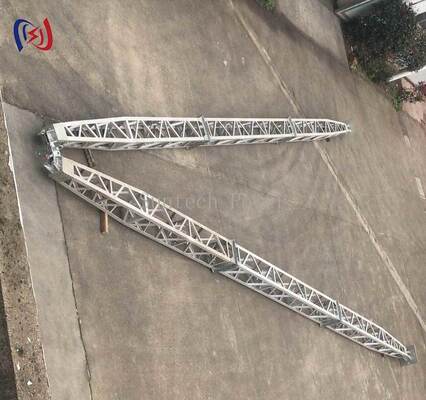

Modulaire A-vormige rooster gin paal met corrosiebestendige coating voor 8-28m toren erectie

1 stuk
MOQ
negotiable
Prijs
Modulaire A-vormige rooster gin paal met corrosiebestendige coating voor 8-28m toren erectie
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam: A-vormige rooster Gin Pole
Model: LBR-250 tot LBR-600D, GBR-300 tot GBR-700
Artikelnr.: 03361-03615
Bereik: 8 tot 28 m
sectie: 250x250mm tot 700x700mm
Veiligheidsfactor: 2.5
Gewicht: 10,5x2 tot 75x2 kg/m
Garantie: 1 jaar
Markeren:

Modulaire ginstang

,

Corrosiebestendige rooster ginstang

,

8-28m A-vormige ginstang
Basis informatie
Plaats van herkomst: NINGBO, CHINA
Merknaam: Suntech
Certificering: ISO 9001
Modelnummer: LBR-250
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Kast van multiplex met versteviging met stalen banden voor export
Levertijd: 3-7 werkdagen voor voorraad, 15-25 dagen voor bulkbestellingen
Betalingscondities: L/C, T/T
Levering vermogen: 2000 stuks per maand
Productomschrijving

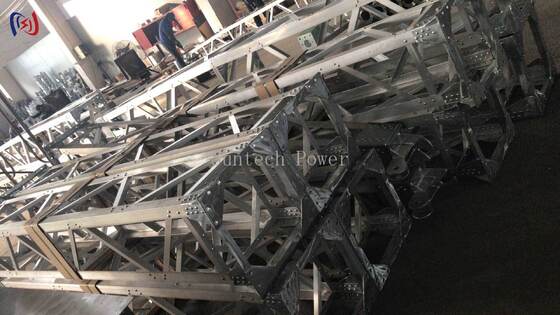

A-vormige rooster-gin-staaf LBR-250 voor torenopbouw en -opheffing
Het A-vormige rooster is een modulaire hefmast voor het oprichten en onderhouden van zendtorens en substationsstructuren.en de secties bouten samen om werkhoogten van 8m tot 28m te bouwenNegentien modellen bestrijken vierkantbuisprocessen van 250 mm tot 700 mm, met de verticale belasting- en veiligheidsfactorgegevens hieronder.
Ontwerp en structuur
  • A-frame rasterontwerp:een brede basis en een gelijkmatige belastingverdeling voor een stabiele basis.
  • Modulaire secties:vergrendelingsroosterlengtes die op de vereiste hoogte worden samengesteld.
  • met een breedte van niet meer dan 50 mmde aansluitingen aan de mastenkop en de basis.
  • Hoofdonderdelen van vierkante stalen buizen:50x50 mm tot 80x80 mm voor de hoofdelementen per model.
  • met een vermogen van meer dan 50 Wgeschikt voor gebruik buiten.
  • Vervangbare onderdelen:gemakkelijker inspectie en onderhoud.
Technische specificaties
Artikel nr.ModelBereik (m)Afdeling (mm)Hoofdstuk (mm)Aanhangsel (mm)Verticale belasting (KN)Gewicht (kg/m)
03361LBR-2508-13250x25050x50x425x25x372-2610.5x2
03371LBR-300A8 tot 16300x30050x50x425x25x390-2610.5x2
03380LBR-300B8 tot 16300x30050x50x530x30x3-11.0x2
03381LBR-3508 tot 16350x35050x50x530x30x3120-3510.5x2
03391LBR-400A11 tot 18400x40050x50x530x30x3147-3811.0x2
03401LBR-400B11 tot 18400x40060x60x530x30x3-14.6x2
03411LBR-500A13 tot 20500x50060x60x530x30x3162 tot en met 8118x2
03415LBR-500B13 tot 20500x50060x60x540x40x3-20x2
03421LBR-500C13 tot 20500x50070x70x640x40x3256 tot en met 12721x2
03425LBR-500D13 tot 20500x50070x70x650x50x4-22x2
03431LBR-600A15-22600x60060x60x640x40x3171 tot en met 9620x2
03435LBR-600B15-22600x60070x70x640x40x3-21x2
03441LBR-600C15-22600x60070x70x650x50x4275-15022x2
03445LBR-600D15-22600x60080x80x650x50x4-24x2
03611GBR-30010 tot 15300x30050x50x530x30x375-3533x2
03612GBR-40012 tot 18400x40056x56x530x30x3100 tot 7543x2
03613GBR-50014 tot 24500x50063x63x540x40x4185-12554x2
03614GBR-60016-26600x60070x70x640x40x4420 tot en met 14563x2
03615GBR-70018-28700x70080x80x650x50x4600 tot 23075x2
Kwaliteitscontrole en testen
De roosterprocessen, verbindingen en toebehoren worden vóór verpakking gemonteerd en gecontroleerd op de pasvorm, rechte vorm en integriteit van de verbinding.Elke partij wordt geïnspecteerd aan de hand van de aangegeven sectiegrootte en het werkbereikDe producten worden geproduceerd onder ISO 9001 gecertificeerd kwaliteitsmanagement en bij elke zending wordt een inspectieverslag meegeleverd.
Typische toepassingen
  • Montage van de transmissietoren
  • Opbouw van de substationsstructuur
  • Tijdelijke opheffingen
  • Reparatie van noodtorens
Montage en gebruik
  • Voorbereiding van het terrein:het werkgebied gelijkstellen en de grondomstandigheden controleren.
  • Montage:de gemarkeerde roostersecties aan te sluiten en alle verbindingen te beveiligen.
  • Operatie:de belasting te controleren en de werkzone vrij te houden.
  • Ontmanteling:de montageprocedures omkeren en de onderdelen op een droge plaats bewaren.
Fabrieksondersteuning en koperverzekering
  • Producent-directe prijsstelling zonder handelslaagmarge
  • OEM en ODM beschikbaar met aangepaste hoogten, secties en merken
  • Ondersteuning van de selectie van modellen (bereik van 8 tot 28 m) op basis van torenhoogte en belasting
  • Beschikbare reserve-roosters en toebehoren
  • 12 maanden beperkte garantie.
Vertel ons uw torenhoogte, werkbereik en belasting, en onze ingenieurs zullen het juiste gin paal model bevestigen en een fabrieksdirecte offerte binnen één werkdag.
