Name: Modulaire Giekpaal met Corrosiebestendige Coating voor 8-18m Stroomtorenconstructie
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: LBNX-300A
Price: 285715.00 USD
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Naam: Innerlijk opgehangen Gattice Gin Pole

Model: LBNX-300A / LBNX-300B

Artikelnr.: 03131-03141

Bereik: 818m

sectie: 300x300 mm

Veiligheidsfactor: 2.5

Gewicht: 10,5-11,0 kg/m

Garantie: 1 jaar

Markeren:

Modulaire Giekpaal

Corrosiebestendige Giekpaal

8-18m Giekpaal

Basis informatie

Plaats van herkomst: NINGBO, CHINA

Merknaam: Suntech

Certificering: ISO 9001

Modelnummer: LBNX-300A

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Kast van multiplex met versteviging met stalen banden voor export

Levertijd: 3-7 werkdagen voor voorraad, 15-25 dagen voor bulkbestellingen

Betalingscondities: L/C, T/T

Levering vermogen: 2000 stuks per maand

Galerij

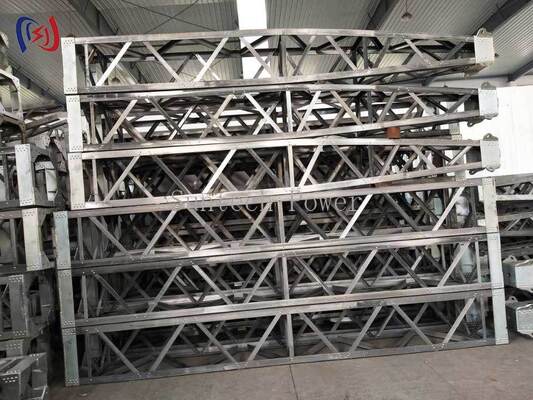

Modulaire Giekpaal met Corrosiebestendige Coating voor 8-18m Stroomtorenconstructie

Productomschrijving

LBNX-300A voor torenbouw

De inner-suspended lattice gin pole is een modulaire hefmast voor de bouw van een elektriciteitsoverbrengingstoren.De rooster secties bouten samen om werkhoogten van 8m tot 18m te bouwen, en de verticale belasting- en veiligheidsfactorgegevens voor elk model worden hieronder weergegeven.

Ontwerp en structuur

Inwendige ophanging:de mast wordt in het torenkorps gehouden, waardoor het omringende werkgebied onbelemmerd blijft.
met een vermogen van meer dan 10 Wde vergrendelingslengten worden op de vereiste hoogte bevestigd.

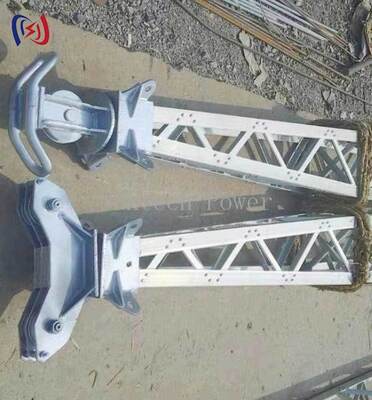

met een breedte van niet meer dan 50 mmde aansluitingen aan de mastenkop en de basis.

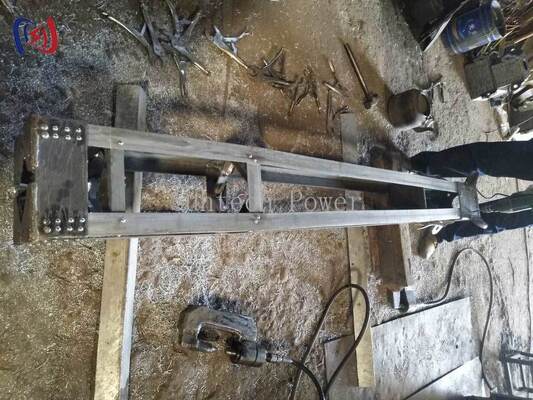

Hoofdonderdelen van vierkante stalen buizen:50x50mm hoofdonderdelen met 25x25mm tot 30x30mm accessoires.
met een vermogen van meer dan 50 Wgeschikt voor gebruik buiten.
Vervangbare onderdelen:gemakkelijker inspectie en onderhoud.

Technische specificaties

Artikel nr.	Model	Bereik (m)	Afdeling (mm)	Hoofdstuk (mm)	Aanhangsel (mm)	Verticale belasting (KN)	Veiligheidsfactor	Gewicht (kg/m)
03131	LBNX-300A	8 tot 16	300x300	50x50x4	25x25x3	13 tot 38	2.5	10.5
03141	LBNX-300B	11 tot 18	300x300	50x50x5	30x30x3	15 tot 40	2.5	11.0

Kwaliteitscontrole en testen

De roosterprocessen, verbindingen en toebehoren worden vóór verpakking gemonteerd en gecontroleerd op de pasvorm, rechte vorm en integriteit van de verbinding.Elke partij wordt geïnspecteerd aan de hand van de aangegeven sectiegrootte en het werkbereikDe producten worden geproduceerd onder ISO 9001 gecertificeerd kwaliteitsmanagement en bij elke zending wordt een inspectieverslag meegeleverd.

Typische toepassingen

Montage van de transmissietoren
Opbouw van de substationsstructuur
Tijdelijke opheffingen
Reparatie van noodtorens

Montage en gebruik

Voorbereiding van het terrein:het werkgebied gelijkstellen en de grondomstandigheden controleren.
Montage:de gemarkeerde roostersecties aan te sluiten en alle verbindingen te beveiligen.
Operatie:de belasting te controleren en de werkzone vrij te houden.
Ontmanteling:de montageprocedures omkeren en de onderdelen op een droge plaats bewaren.

Fabrieksondersteuning en koperverzekering

Producent-directe prijsstelling zonder handelslaagmarge
OEM en ODM beschikbaar met aangepaste hoogten, secties en merken
Ondersteuning voor de selectie van modellen (bereik van 8 tot 18 m) op basis van torenhoogte en belasting
Beschikbare reserve-roosters en toebehoren
12 maanden beperkte garantie.

Vertel ons uw torenhoogte, werkbereik en belasting, en onze ingenieurs zullen het juiste gin paal model bevestigen en een fabrieksdirecte offerte binnen één werkdag.
