Name: Equipment voor het testen van hoogspanningskabels van ijzeren tanktype
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-serie of OEM
Price: 285,715.00 USD
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Testbeginsel: Variabele frequentie of variabele inductantie resonancircuit

Maximum capaciteit: 25A/stuk of OEM

Testfrequentie: 20-300Hz of 50Hz

Testnauwkeurigheid: Niet minder dan 1,5%

Testnorm: IEC 60060-1:2010;IEC 60840:2011 en IEC 62067:2011 voor XLPE-kabels

Gebruik: HV Booster In Resonant Test Systeem

Max.Voltage: 400KV/stuk of OEM

Werkcyclus: 60 minuten of OEM

Speciaal voor: Test op locatie voor lange HV XLPE-kabels en GIS

Markeren:

Variabele inductantie-resonanttestapparatuur

Voorzieningen voor het testen van ijzeren tanktypenkabel

Hoogspanningskabelresonanttester

Basis informatie

Plaats van herkomst: Ningbo, China

Merknaam: Ningbo Suntech Power

Certificering: ISO9001

Modelnummer: CHX-serie of OEM

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Export standaard houten behuizing met fumigatievrij

Levertijd: 25~30 werkdagen

Betalingscondities: L/C, T/T

Levering vermogen: 5 stuks/maand

Galerij

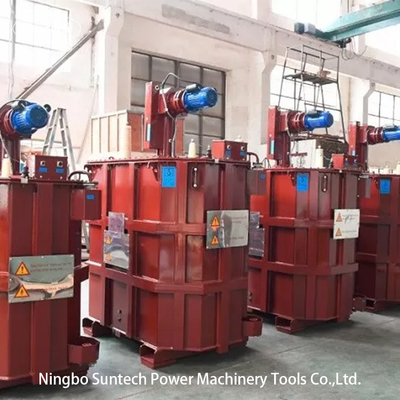

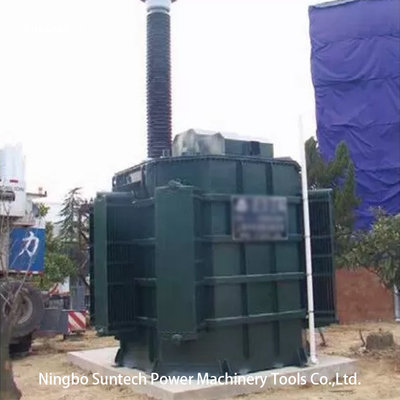

Equipment voor het testen van hoogspanningskabels van ijzeren tanktype

Productomschrijving

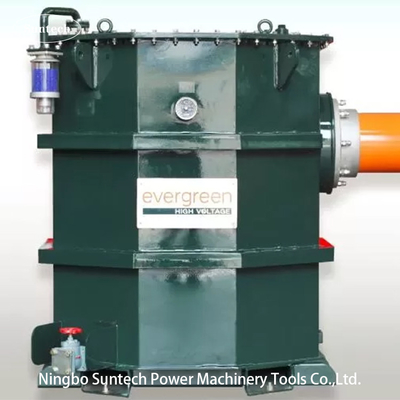

Hoge-spanningsproefreactor van ijzeren tank, apparatuur voor het testen van variabele inductantie met resonantie, kabeltesten

I. Toepassing:

CHX(L,TX) series large capacity& iron tank-type induction regulation resonance test system is mainly used for AC voltage withstand or of ex-factory AC voltage withstand test to HV XLPE cable or other power equipment of 110KV~500KV classDeze producten van Fanke zijn ondertekend door State Grid Corporation of China Wuhan High Voltage Research Institute (WHI)..De specificatie is 350KV,35A. ze worden gebruikt voor lange periode stimulerende spanning bestand test van super hoogspanningskabels ((type test voor EHV XLPE).

Opmerking: IJzeren tanktype Hoogspanningsproefreactor met variabele frequentie resonantie kan ook op bestelling worden gemaakt.

De HV-uitgangsbuis op de testreactor kan horizontaal worden ontworpen.

II. Toepasselijke onderwerpen

Onderzoek naar de stand van de AC-spanning in het veld en de stand van de AC-spanning in de fabriek van een hoogspanningsstroomkabel van 110 KV ∼ 500 KV.

III. Belangrijkste kenmerken

IJzeren doos-achtige structuur, goede warmteverspreiding, langdurige werking.
De invoercapacitor is slechts 1/Q van de uitgang.
Gewicht as1/5~10 van de conventionele vermogensfrequentietesttransformator
Geen tijdelijke overspanning bij storing van de tester
Breed toepasbaar bereik, goede flexibiliteit van toepassing, groot condensatorbereik van de
De test.
Bij storing van het geteste voorwerp, de resonantie toestand is beschadigd, kortsluiting stroom zal worden gereduceerd tot het minimum automatisch, weinig kortsluiting stroom voorbij op het foutpunt
Uitgerust met een intelligent meet- en besturingssysteem, langdurige
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de maatregelen die zij heeft genomen om de veiligheid van de werknemers te waarborgen.
Kan worden ontworpen als voertuig gemonteerd en uitgerust met een speciaal testvoertuig.

Algemene technische gegevens:

Testmodus van het systeem: serie-resonantie met variabele frequentie of variabele inductantie
Aantal HV-testreactoren: OEM
Nominale uitvoercapaciteit: OEM
Nominale uitgangsspanning: max. 400KV/stuk
Nominale uitgangsstroom: max.25A/stuk
Reg. Frequentiebereik: 20 Hz-300 Hz
Resonantie spanningsgolfvorm: sinusgolf
Isolatieniveau: minder dan 1,1 keer en 1min normaal
Werkcyclus: OEM of 60 minuten onder nominale werktoestand;
Kwaliteitsfactor van de testset zelf: Q≥60
Temperatuurverhoging: minder dan 65 K onder nominale werkstroom gedurende 60 minuten;
Geluidsniveau: niet meer dan 70B
Reactorstructuur: olie-onderdompeld type, epoxy buiscilindertype;

Opmerking: bijzondere eisen kunnen op bestelling worden gesteld
