I. Toepassing:

AC-resonanttestset is een soort hoogspanningskabeltestapparatuur voor toegepaste weerstandspanning, die kan worden ingedeeld als variabele frequentie- en variabele inductansresonanttestsysteem.De eerste is afgestemd op resonantie door het reguleren van de testfrequentie en de tweede is door verstelbare inductanceVerschillende regelmodi leiden tot hetzelfde doel, d.w.z. dat door het invoeren van een stroomvoorziening met een kleine capaciteit een grote capaciteit op het testobject kan worden verkregen.

Voor testobjecten met een grote capaciteit zoals XLPE-HV-kabelde grootste moeilijkheid voor het toepassen van de test van de frequentie van het vermogen of van de frequentie van het vermogen van de nadering als aanvaardingstest voor XLPE-isolatiekabelBijvoorbeeld een 630mm2, 110kV XLPE-kabel met een capaciteit van 0,188uF/kM, de testparameter van elke kabel is 2,9MVA/128kV/22.7A indien de kabellengte 3 km isDe conclusie is dat het onmogelijk is om veldtests op traditionele wijze te doen.en met een hoge kwaliteitsfactor (Q) aan de andere kant, is de vereiste capaciteit van de ingangsvoeding 1/Q van die van het testvermogen, waardoor een dramatische vermindering van het volume en het gewicht van de testapparatuur mogelijk is, ideaal voor veldtests.

Fanke bedrijf bezit vele jaren ervaring in de productie van dit type testapparatuur, op maat gemaakte soorten van dergelijke apparatuur volgensde testbehoeften van verschillende klantenDe componenten van de sets kunnen ook apart worden besteld.

II. Belangrijkste onderdelen van AC-resonanttestset met variabele frequentie

1Isolatie transformator

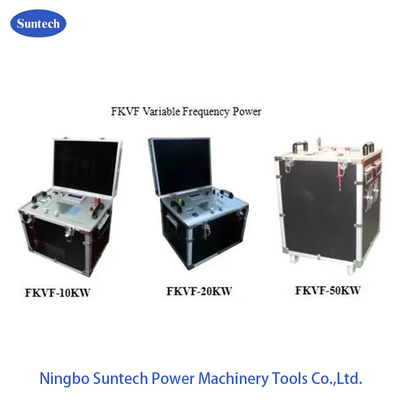

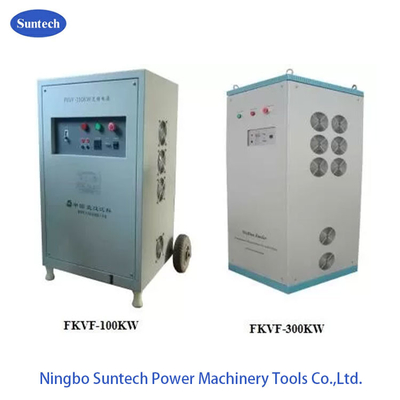

2. Variabele frequentie stroombron

3Excitatietransformator.

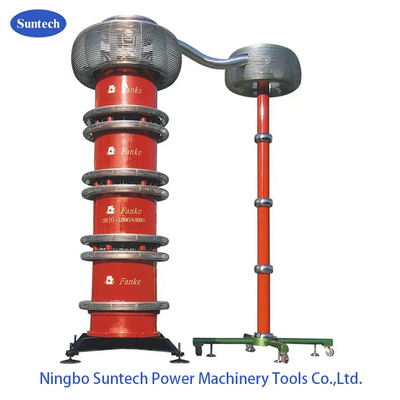

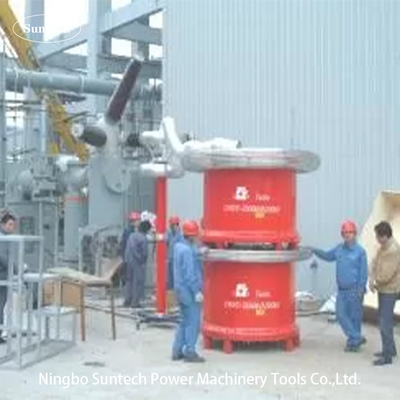

4. HV-testreactorgroep(resonantie inductor)

5Spanningsdivider

6. Facultatief onderdeel

6.1 Belastcapacitor

6.2 HV-dempingsblokkerende inductor

Opmerking:
