Niet-aangedreven kabelidentificatietester, kabelidentificator, hoogspanningskabelfasesequentie-identificatie
I. Invoering van het product
De S180-kabelidentificator is ontworpen voor ingenieurs en kabelwerkers om technische problemen met de identificatie van kabels op te lossen.De gebruiker kan nauwkeurig één van de doelkabels van meerdere kabels te identificeren door middel van het instrument, en vermijdt het per ongeluk zagen van de live kabel en ernstige ongevallen veroorzaken.De identificatie van de kabel begint met de werking aan beide uiteinden van de kabel en moet ervoor zorgen dat de dubbele nummers aan beide uiteinden van de kabel nauwkeurig zijnHoe betrouwbaar het geheugen van het veldpersoneel ook is, het is geen vervanging voor de identificatie van professionele instrumenten.Dit product is alleen geschikt voor de identificatie ter plaatse van kabels die zijn uitgeschakeldHet is ten strengste verboden de kabel-identificator aan te sluiten op de stromingskabel.
De zender gebruikt het principe van pulsstroom om een pulsstroomsignaal in de kabelkern te injecteren.Deze stroom genereert een elektromagnetisch veld rond de doelkabel voor detectie en identificatie door de ontvanger en de flexibele stroomklemAangezien de stroom richtingsgericht is, is de detectie ook richtingsgericht.het toevoegen van een nieuwe samengestelde vulstof aan één spuitgiet, met een lage dichtheid, sterkte, stijfheid, hardheid, slijtvastheid, hittebestendigheid en isolatieprestaties.en de gastheer grote LCD toont de resterende batterij vermogen in real time, en de witte achtergrondverlichting en het dynamische signaal van het zendsignaal zijn op een oogopslag duidelijk.
De ontvanger is een handheld apparaat met een 3,5 inch kleuren LCD scherm dat dynamisch actuele relevante informatie weergeeft.automatische detectie en identificatie van de doelkabel in realtime; met AC-spanningsdetectiefunctie, bereik AC 0,01V ~ 600V (50Hz / 60Hz).
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. De binnendiameter van de kaak is ongeveer 200 mm en de kabel van φ200 mm of minder kan worden geklemd. Het is niet nodig om de te testen lijn te ontkoppelen, niet-contactmeting, veilig en snel.
Bijzondere opmerking: volgens het ontwerpbeginsel van dit apparaat is de kabel-identificatie beperkt tot de kabel waarvan het doelkabel een stroomstoring heeft.Bevestig alstublieft dat de doelkabel tot dit bereik behoort vóór gebruikBij het identificeren moet u zowel de zender als de handheld ontvanger van het instrument gebruiken.
II. Productbeginsel
III. Technische kenmerken
1.Benchmark- en arbeidsomstandigheden
| Inhoud |
Benchmarkvoorwaarde |
Arbeidsomstandigheden |
| Omgevingstemperatuur |
23°C±1°C |
-10°C ∼40°C |
| Omgevingsvochtig |
40%~60% |
< 80% |
| Gemeten spanningsfrequentie |
50 Hz±1 Hz |
10 Hz ∼ 1000 Hz |
|
Werkspanning van de ontvanger
|
7.4V±0,5V |
7.4V±1V |
| Werkspanning van de zender |
11.1V±0.7V |
11.1V±1.5V |
| Buitenaards elektrisch veld, magnetisch veld |
Moet worden vermeden |
| De te testen positie van de kabel |
De kabel die wordt getest, bevindt zich ongeveer in het geometrische centrum van de kaak |
2.Specificatie van de zender
| Functies |
Genereren van het huidige pulssignaal; weergeven van de resterende batterijspanning |
| Stroomvoorziening |
DC 12,6V grote capaciteit oplaadbare lithiumbatterij, DC-oplaadinterface, volledig opgeladen voor ongeveer 8 uur continu gebruik |
| Afbeeldingsmodus |
Grote LCD-schermen met resterende batterijspanning, witte achtergrondverlichting |
| Pulsspanning |
500 V |
| Pulsstroom |
Max. 30A (afhankelijk van de waarde van de lusweerstand) |
| Pulsfrequentie |
40 keer per minuut
|
| Breedte van de puls |
2 ms |
| Testlijnlengte |
3 m |
| Werktemperatuur |
-25°C tot 60°C |
| Bergingstoestand |
-20°C~50°C, ≤95%RH, geen condensatie |
| Afmeting |
320 × 275 × 145 mm |
| Gewicht |
2.5 kg |
| accuvermogen |
Herinner de batterij wanneer de batterijspanning lager is dan 9,5 V |
| Isolatie |
≥ 100MΩ tussen de instrumentlijn en de omhulsel |
| Aanvaardt standaard |
IEC 61010-1 CAT III 600V,IEC 61010-031,IEC 61326 |
3.Specificatie van de ontvanger
| Gebruik |
Detecteren van het pulssignaal van de stroom; meten van wisselspanning |
| Stroomvoorziening |
DC 7,4V grote capaciteit oplaadbare lithiumbatterie, USB-oplaadinterface, volledig opgeladen voor ongeveer 8 uur continu gebruik |
| Nominale stroom |
Ongeveer 180mA max. |
| Afbeeldingsmodus |
30,5-inch echt kleuren LCD-scherm, dynamische display signaalsterkte |
| Afmeting |
Hostmachine:207mm × 101mm × 45mm |
| Flexible stroomklem: draaddiameter ongeveer 12,5 mm |
| Inwendige diameter van de spoel van de flexibele stroomklem |
φ200 mm |
|
Lijnlengte
|
Flexibel spoelleidingslengte: 2 m |
| Spanningstestkaart pen lengte: 1 m (een voor elk zwart en rood) |
| Detectiebereik |
De spoel kan een pulssignaal detecteren met een lusweerstand van 0 Ω tot 2 kΩ. |
| Spanningsonderzoekbereik |
AC 0,01V ∼600V ((50Hz/60Hz) |
| Voltage-testnauwkeurigheid |
±1% ±1dgt |
| Detectiepercentage |
Ongeveer 1 seconde / tijd |
| Winstcorrectie |
Niveau 5, druk op de linker- en rechterpijltoetsen om de signaalvergroting aan te passen |
| LCD-helderheid |
Druk op de pijltoetsen omhoog en omlaag om de helderheid van het LCD-achterlicht aan te passen |
| Automatische uitschakeling |
Na ongeveer 15 minuten aan stroom wordt de meter automatisch uitgeschakeld om het batterijverbruik te verminderen. |
| accu-spanning |
Wanneer de batterijspanning lager is dan 6,5 V, is de batterijspanning laag en wordt het symbool weergegeven om de batterij eraan te herinneren te laden. |
| Werktemperatuur en luchtvochtigheid |
-10 °C ~ 40 °C; minder dan 80% Rh |
| Bergingstemperatuur en luchtvochtigheid |
-10°C-60°C;onder 70% Rh |
| Gewicht |
Hostmachine:370g ((met batterij) |
| Stroomklem:172 g |
| Isolatie |
≥ 100MΩ tussen de instrumentlijn en de omhulsel |
| Aanvaardt standaard |
IEC 61010-1 CAT III 600V,IEC 61010-031,IEC 61326 |

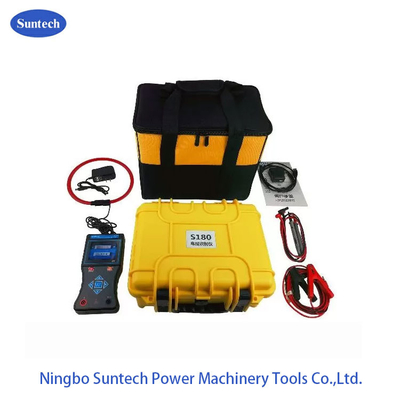

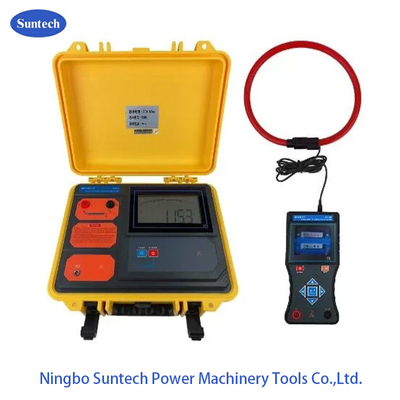

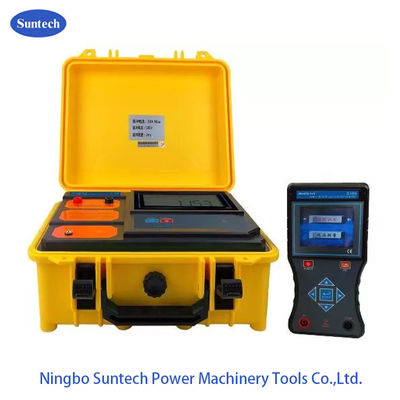

IV. Samenstelling
Transmitter 1 set
Receiver sensor 1 set
Gereedschapskist 1 set
Testlijn 2 stuks (rood en zwart)
Flexibiele stroomklem 1 stuks
9V USB-oplader, oplaadkabel 1 set
12.6V-oplader 1 stuks
7.4V lithiumbatterij 1 groep (in de tester)
11.1V lithiumbatterij 1 groep (in de tester)
Handleiding, garantie kaart, certificaat 1 set
