Automatische ondergrondse kabel detector, geavanceerde draad tracer met zender

Ondergrondse kabel detector, kabel kortsluiting fout tester, geavanceerde draad tracer.

I. Inleiding van het product

Elektrische technici hebben vaak de noodzaak om kabels of bedrading te volgen, en moeten vaak bepalen welke zekerheid is aangesloten.verwarmingsbuizen of ondergrondse kabelsDe kabel detector kan gebruikersassistance zijn.

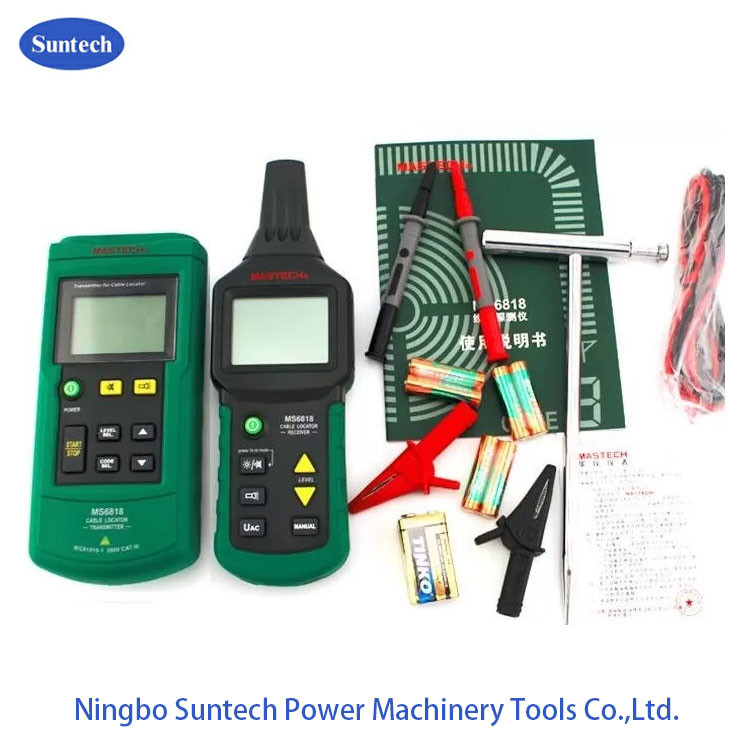

De MS6818 tester bestaat uit een signaalzender en een ontvanger en wordt veel gebruikt bij de bouw en het onderhoud van communicatiekabels, stroomkabels, metalen buizen en nog veel meer.Kabels voor het geleiden van stroom en spanning, elektrische schakelingen, leidingen, water- en verwarmingsleidingen, zekeringen, schakelaars kunnen allemaal worden gelokaliseerd. Kortsluitingen en onderbrekingen van verschillende lijnen en kabels kunnen worden gedetecteerd.De detectie is niet alleen mogelijk onder de grond, maar ook in muren en beton..

II. Werkingsbeginsel

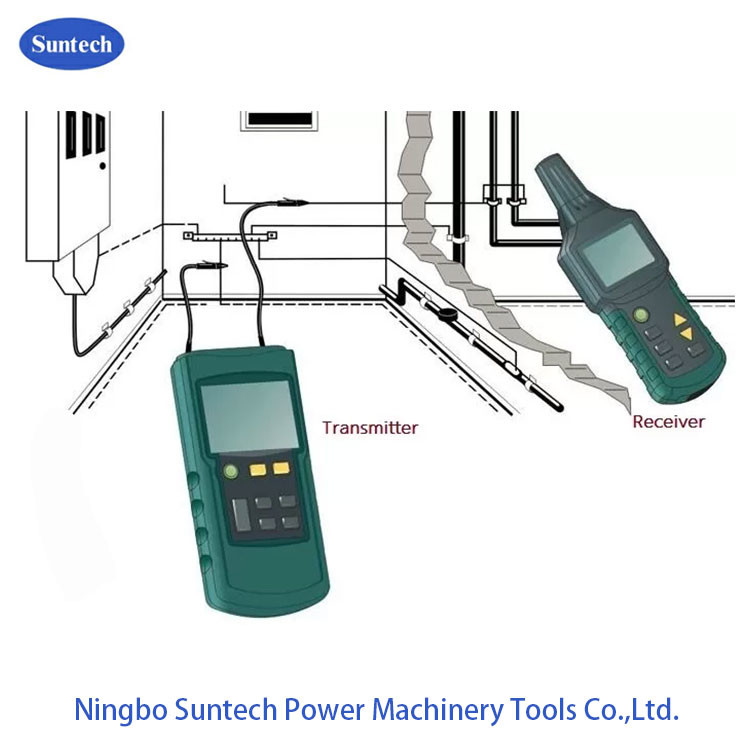

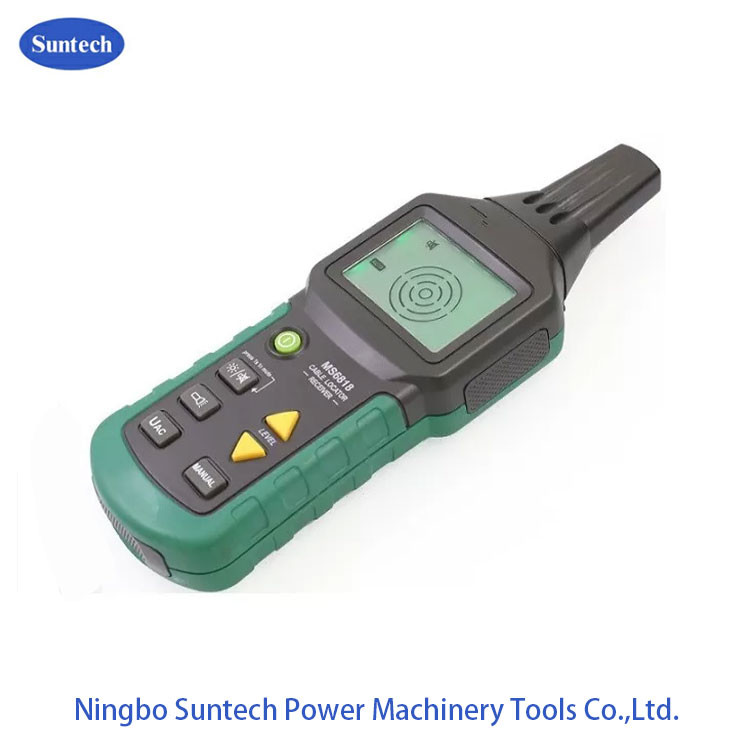

De kabel detector bestaat uit een zender en een ontvanger. De zender levert een gemoduleerde wisselstroomspanning aan de overeenkomstige kabel.De ontvanger is voorzien van een spoel., wanneer de ontvanger dicht bij de overeenkomstige elektrische geleider wordt geplaatst, gaat de signaalstroom door de spoel en komt de ontvanger binnen.Dit fenomeen staat ook bekend als spoelpenetratie.Het wordt geconstateerd dat de spanning in de spoel zeer laag is en dat de ontvanger deze spanning berekent en weergeeft op de LCD.Dit zorgt ervoor dat het signaal duidelijk door de ontvanger kan worden ontvangen, waarbij de interferentie in de velden wordt vermeden, bijvoorbeeld door elektronische fluorescentielampen, veroorzaakt door ballast of omvormer.

III. Toepassing

Dit instrument wordt veel gebruikt in de bouw van communicatiekabels, de bouw van stroomkabels, de bouw van pijplijnen,Een communicatiekabel met stroomcircuit en onderhoud van elektrische verwarmingsleidingen is een onmisbaar hulpmiddel voor het front- en onderhoudspersoneel.

• Het opsporen van de plaats van het leggen van kabels, elektriciteitsleidingen en waterleidingen die in muren en ondergronds zijn begraven
• Ontdek kabels die in muren en ondergronds zijn begraven, gebroken in elektrische lijnen en kortsluiting
• Het vinden van zekerheden en hun veiligheidskringe
• Op zoek naar overdekte stopcontacten en verbindingsdozen.
• Zoek naar open circuits en kortsluitingsfouten in het elektrische verwarmingscircuit onder de vloer
• Vind de storing of kortsluiting van de kabel in de muur of de aarde
• Spoorkabels in de muur of op de grond
• Zoek de lont en bescherm hem.
• Vind de storing of kortsluiting van de leiding onder de vloer
• Volg een metalen leiding in het project van ware of warm

IV. Technische kenmerken

• Transmitter met gelijkstroomvoltmeterfunctie, lineaire meting van 12 tot 400 V wisselspanning en gelijkstroomspanning
• De zender kan het ingestelde zendvermogenniveau, zendcode, informatie over het batterijvermogen, gemeten externe spanningswaarden en -types en externe hoge spanningswaarschuwingssymbolen weergeven,Deze signalen kunnen ook worden ontvangen en weergegeven op de machine.
• De zender heeft een zelftestfunctie en de gevoeligheid van de ontvanger kan automatisch of handmatig worden aangepast
• De ontvanger heeft een automatische frequentiesweepfunctie en de zender en ontvanger hebben een stille functie, wat handig is voor stille tests in ziekenhuizen, enz.
• Extra zenders kunnen worden voorzien om meerdere signalen uit te breiden of te differentiëren
• Compact, duurzaam en gemakkelijk te dragen
• Gevoeligheid van de ontvanger kan worden geselecteerd
• Auto ranging,
• Automatisch uitschakelen
• Achterlicht en werklicht

- Ik weet het niet.
