Ondergrondse kabelfout afstandslocator, distributiekabelfout detector 8G opslag

Ondergrondse Kabelroute en Kabelstoring Afstandzoeker, Distributiekabelstoring Detector

I. Toepassing :

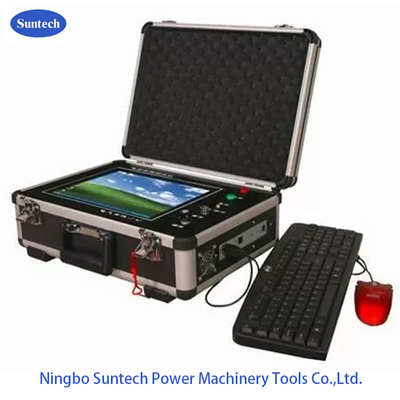

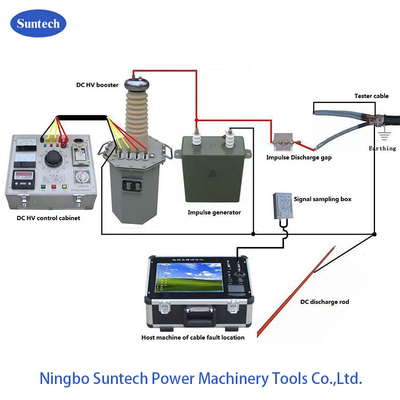

De FKDL2000 kabelstoring afstandzoeker is een soort geïntegreerd testapparaat, dat is gemaakt van de storingdetectietesthost, de kabelpadtraceringssignaalgenerator, de kabeltraceringspadsignaalontvanger en de kabelstoringzoeker, enz. De hostmachine, inclusief de geïntegreerde computer, de laagspanningsimpulsgenerator en de gegevensprocessor, wordt gebruikt om de storingsafstand te testen en de kabellengte en golfvoortplantingssnelheid in de kabel te meten.Het sinusgolfsignaal met een frequentie van 30KHz en een amplitude piek van 30V geproduceerd door de padsignaalgenerator wordt gebruikt om het kabelpad te vinden. De padsignaalontvanger wordt gebruikt voor het ontvangen van het padsignaal en voor het vinden van de kabelbelasting en het schatten van de kabelbegravingsdiepte. De storingszoeker wordt gebruikt voor exacte storingslokalisatie.De detectiemethode van de heeft drie soorten LV impuls methode, impuls HV flash-over methode, meerdere puls methode. Het optionele deel is de DC hoogspanningsbooster en schakelkast, die wordt gebruikt voor het leveren van een doorslagspanning om de isolatieschade te vergroten en gemakkelijk te repareren.

De Geïntegreerd testapparaat is in staat om kabelstoringen op verschillende spanningsniveaus onder 35KV te testen. Het kan kabelstoringen van verschillende kabelsecties, verschillende diëlektrica en verschillende kabelmaterialen testen. Kan open-circuit kabelstoringen, kortsluitingskabelstoringen, laagohmige kabelstoringen, hoogohmige lekstroomkabelstoringen en hoogohmige flash-over kabelstoringen testen.

II. Technische index:

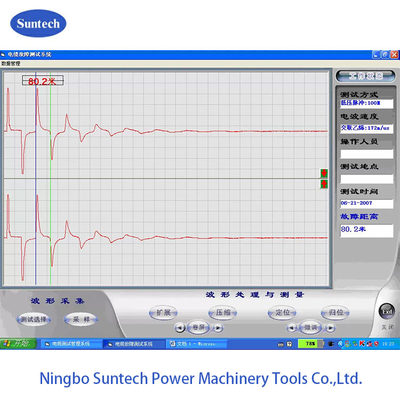

1, Foutmeetsysteem

• Test verschillende soorten storingen van stroomkabels en open-circuit of kortsluitingsstoringen van coaxiale communicatiekabels en telefoonkabel.
• Geteste kabelklasse: 35KV en lager
• Meet de snelheid van radiogolfvoortplanting in kabels waarvan de lengte bekend is.
• Meetbereik: meer dan 16 km
• Systeemfout: minder dan 1m
• Samplefrequentie: 25 MHz
• Min. resolutie: 0.2m
• Dode zone: minder dan 16m
• Voeding: DC 12V
• Gewicht: 5 Kg

2, Kabel Traceringspad Signaalgenerator Deel

• Signaaluitgangsfrequentie: 30 KHz
• Oscillatiemethode: hakken
• Vermogensuitgang: 30W
• Voeding: 220V±10％
• Gewicht: 4 Kg

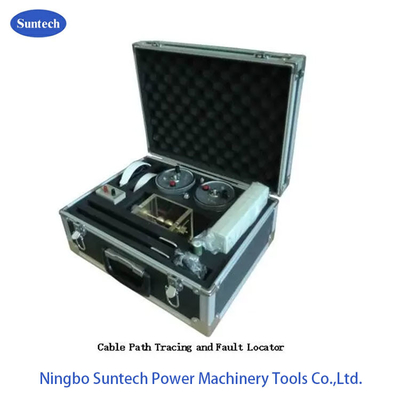

3, Kabelstoringzoeker Deel

• Meetgevoeligheid: Signaalbron met interne weerstand van 50Ω geeft 300 Hz signaal, de locator input signaal minder dan 10μv wanneer de output 2V is en de signaal-ruisverhouding beter is dan 20:1.
• Impedantie-ingang: meer dan 1.2KΩ
• Oortelefoon van 2×2000Ω
• Bedrijfsspanning: DC 9V±10％
• Omgevingstemperatuur: -20℃～70℃

4. Overige Technische Gegevens

III. Configuratie:

• FKDL Kabelstoring test systeem (1 set)
• FKDL Pad signaalgenerator (1 set)
• Pad Signaalontvanger (1 stuk)
• FKDL Storingzoeker (1 stuk)
• Huidige bemonsteringskast (1 stuk)
• Ontladingsbolkloof (1 set)
• Oortelefoon (2 stuks)
• DC Impulscondensator (1 set)
