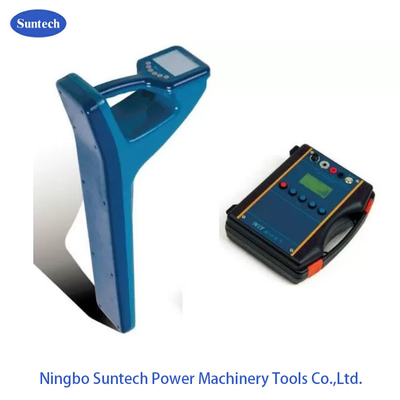

Eenvoudige uitstraling Hoogspanningskabeltestapparatuur Onderdelingskabelidentificator

Ondergrondse kabel-identificator tracering tester, ondergrondse pijp en kabel locatie tester

I. Toepassing

1Het wordt gebruikt om het spoor en de diepte van alle soorten metalen buizen te lokaliseren,aan/uit stroomkabel identificatie

2. Rechte/verkeerde aanwijzing: gepatenteerde klemdetector om het resultaat rechtstreeks weer te geven

3- Makkelijk aarden.

4Automatische diepte- en stroomdetectie.

5Historische curve record, de veranderingen direct weergeven.

6Uitstekend vermogen tegen interferentie.

7Hoog vermogen, maximaal 10W, vier niveaus, makkelijk te bedienen.

8Automatische impedantieafsluiting en -bescherming

9Flexible stroomvoorziening: interne accu,AC220V of sigaar aansteker in de auto (12V)

II. Technische gegevens

Ontvanger

1. invoermodus:clamp-invoer,interne ontvangslus,1k mini-sensor,8k mini-sensor,A frame support

2. Ontvangfrequentie: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz, krachtfrequentie, radiofrequentie, foutlocalisatiefrequentie

3Pipe detectie-modus: Intelligente piekmethode (breed): geschikt voor actieve detectie.
Peak-methode: geschikt voor passieve detectie.
4Kabelidentificatiemodus: slimme identificatie van de klem, mini-sensoridentificatie.

5. HMI: 320 x 240 punten LCD.

6. Interne batterij:Lithiumcelbatterij, 14,8V,7Ah

7Afmetingen van het frame: 700mm*270mm*120mm

8Gewicht:3.5 kg voor de hoofdeenheid

Deel van de zender

1. uitgangsmodus: directe aansluitingsuitgang, koppelingsuitgang, stralingsuitgang

2. uitgangsfrequentie: 500Hz,1kHz,8kHz,33kHz,66kHz, foutlocatiefrequentie

3Uitgangsvermogen: maximaal 10W, 4 grand.

4Uitgangsspanning: max.150v

5- Impedantieafsluiting en -bescherming: automatisch

6. HMI:128*64 DOTS LCD

7. interne batterij: lithiumcellenbatterij,14.8v,7ah

8. externe stroomtoevoer:spanning van de auto 12VDC

9. afmetingen:grootte van de hoofdeenheid 275*220*100mm

10. gewicht:hoofdgewicht 2,4 kg

III. Technisch voordeel

• Ondersteuning POWER ON locatie
• Links/rechts pijl wijst kabel route tracing
• Afbeelding van dieptewaarde
• Rechte/verkeerde aanwijzing
• Detecteer de power-on kabel direct
• Intelligente klemdetectie, om rechtstreeks goed/fout te laten zien
• Gemakkelijk detecteren van straling
• Intelligente foutlocalisatie van de omhulsel met een nauwkeurig punt, met een nauwkeurig punt
