380 V wisselstroomresonant testsysteem Vermogen Frequentie Resonante Intelligente Sturing Eenheid

Productdetails:

Plaats van herkomst:	Ningbo, China
Merknaam:	Ningbo Suntech Power
Certificering:	ISO9001
Modelnummer:	CHX-(L) reeks

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Één eenheid
Prijs:	Negotiable
Verpakking Details:	Export standaard houten behuizing met fumigatievrij
Levertijd:	45-65 het werkdagen
Betalingscondities:	T/T, L/C
Levering vermogen:	4 eenheden/2 maanden

Contact

Gedetailleerde productomschrijving

Gebruik:	Meting en besturingseenheid voor AC-resonantie-testcircuits met een stroomfrequentie.	Voordeel:	De beste bescherming en de beste monitoringsfuncties
Verrichtingsmanier:	Dubbele besturingswijze, PLC-computerbesturing of handmatige knopbesturing	Speciaal voor:	Vervang de oude traditionele console om de efficiëntie te verhogen
Max.Bestuursspanning:	Geen limiet, op bevel	Max.controle-stroom:	Geen limiet, op bevel
Testnauwkeurigheid:	Niet minder dan 1,5%	Stroomvoorziening:	380V, 50/60Hz, enkelfasig
Hoog licht:	380 V wisselstroomresonantiecontrole-eenheid , Intelligente controeleenheid met krachtfrequentie-resonantie , PLC AC Resonant Test Systeem

Stromfrequentie AC Resonant Voltage Test Set, Stromfrequentie Resonant Intelligent Control Unit

I. Productbeschrijving:

CHXT (L) -serie krachtsfrequentie resonantie intelligente besturingssysteem, gebaseerd op het handmatige besturingssysteem, uitgevoerd door de IPC met PLC-besturing, instellen van de werking, besturing,Monitoring en bescherming in een van de intelligente besturingssystemen.

Gecombineerd met de kracht frequentie reeks resonantie systeem, kan dit systeem volledig automatische voltooiing AC spanning weerstaan test te doen aan verschillende generatie-eenheden, monteren condensator, stroomkabels en GIS,CT, isolatoren, isolatietools, busbar enz. bij fabrikanten van energieapparatuur

II. Toepassing en gebruik

De meet- en besturingseenheid voor de Power Frequency AC resonantie-testcircuit met weerstand tegen spanning.
Vervang de oude traditionele console om de efficiëntie van de hoogspanningstest te verhogen en de monitoring en bescherming tijdens de resonantie-standspanningstest te verbeteren.

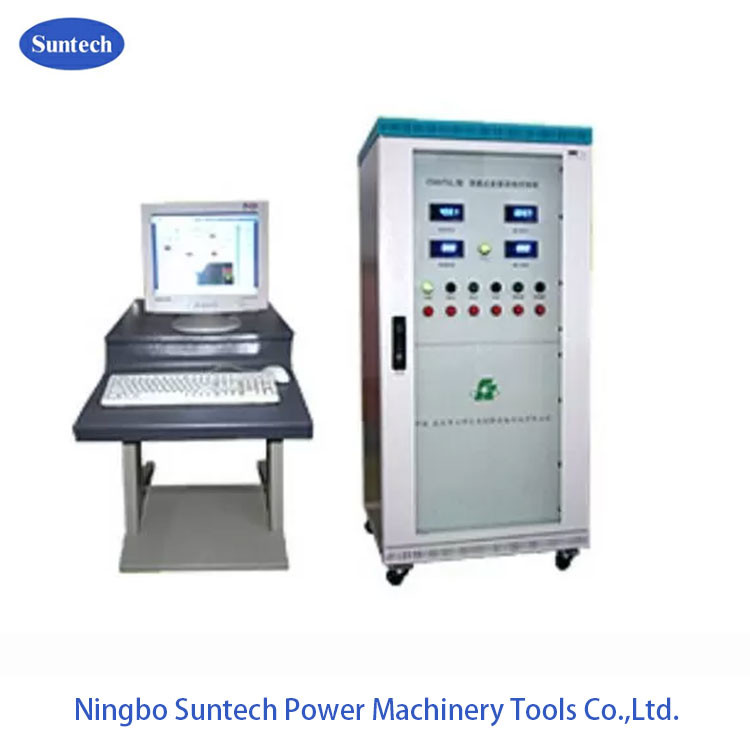

III. Belangrijkste onderdelen van de eenheid:

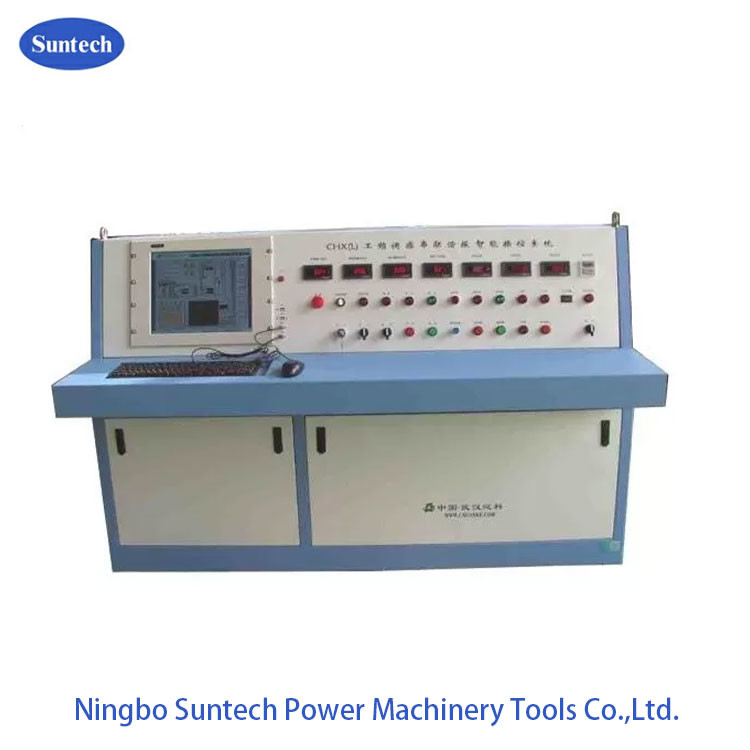

Intelligente resonantiecontroleconsole
Elektrische spanningsregelaarkas
PLC-computer (ingebouwd ontwerp of ontwerp met een externe indeling, optioneel)
Groep aansluitkabels
Externe alarmmotoren

IV. Hoofdfuncties:

1Perfecte manipulatiefunctie:

Programmeerbare automatische testfunctie
Auto-resonantiepuntonderzoek
Functie voor het traceren van resonantiepunten tijdens de stap-up
HV-beperkende functie
Traceringsfunctie tijdens spanningsweerstand
Handmatig ingrijpen op elk moment tijdens de automatische test
Variabele regeling van de versnellingsversnelling met een snelheidsbereik van 2~5Kv/s

2Datummeting en weergavefunctie

Afbeelding:

1 Stromspanning, stroom;

2 Uitgangsspanning, spanningsregulerende stroom;

3spanning van HV-zijde;

4 Vrijheid van de ijzeren kern;

5 Q-waarde;

6 COSø-waarde Harmonische graad;

7u→t curve.

3. Zelfcontrole op de werkelijke status en weergavefunctie

De PLC-systeem wordt automatisch gecontroleerd door de PLC, en stopt bij eventuele storing voor de verwerking.

4. Beschermende functie

Isolatie voor glasvezelcommunicatie
Flashover-bescherming
Bescherming tegen overspanning
HV-monsterneming is beschermd
HV-beperkende bescherming
Noodrembescherming

5.Functie voor gegevensbeheer

De database in het systeem kan verschillende historische testgegevens bewaren. Flexibel en eenvoudig zoeken maakt het voor gebruikers gemakkelijker om de status van het testobject te beoordelen op historische gegevens en het bestand van het testobject te maken.

V. Algemene technische gegevens:

Modus van resonantiecircuit: serie-resonantie met variabele inductance
Systeemmodel: op bestelling
Invoervoeding: 380±10% ((eenfasig),50Hz/60Hz
Nominale uitvoercapaciteit: op bestelling
Nominale uitslag Spanning:op bestelling
Nominale uitgangsstroom: op bestelling
Reg. Frequentiebereik: 50/60Hz
Resonantie spanningsgolfvorm: pure sinusgolf
THD van de uitgangsgolfvorm: ≤ 1%
Isolatieniveau: minder dan 1,1 keer en 1min normaal
Werkcyclus: 180 minuten bij onder de nominale werkomstandigheden;
Ruisniveau: niet meer dan 65 dB
Reactorstructuur: met olie ondergedompeld met ijzeren tanktype, instelbare inductance

VI. Beschrijving van de functies

Afstandsbediening en aanwijzingsfunctie voor de splitsing tussen de ijzeren kern van de reactor:De splitsingssensor is in de reactor geïnstalleerd en leest de splitsing tussen de ijzeren kern rechtstreeks op de console af om de werking te begeleiden.De splitsingsschakelaar en de indicator zijn ook geïnstalleerd.
Automatische down-stepfunctie wanneer de weerstandstijd is op:Withstanding timing adopteert digimatische timer.
Nul positie dicht, nul start stap-up functie:Met nul beperkende functie.Zorg ervoor dat het systeem van nul af gaat..
Overstromingsbescherming:Het systeem is voorzien van een overstromingsrelais met een hoge interferentiebeperking, snelle werking en bescherming van het testobject tegen overstromingsschade.
Overspannings- en flitsbeschermingsfuncties:Dit systeem gebruikt een elektronisch overspannings- en flitsbeschermingsbord, dat het testobject beschermt tegen overspanning en flits.Het is snel., stabiel en betrouwbaar, waardoor de instabiliteit, de grote discreetheid en de ongemakkelijke aanpassing van de spanningsbescherming tegen bolkloof worden overwonnen.digitale displayDe flash-over-bescherming neemt de ongevalsvariantie van de ontladingssignaalvertraging, vergelijkt deze met het basissignaal en bepaalt.Het is van hoge nauwkeurigheid., om mogelijke foutbewegingen door ongeval te voorkomen.
Echttijdmonitorfunctie voor testgegevens: Het is in staat om HV-zijspanning, stroom en LV-zijspanning, stroom te controleren, waardoor de teststatus rechtstreeks kan worden bekeken.
Digitaal weergeven van de schakelresonantie en de vergrendelingsfunctie wanneer deze niet van resonantie is en verhoogt:
Het kan direct de resonantie status van het systeem weergeven door de krachtfactor. Als het systeem is niet op het resonantie punt, moet het druk op de knop dicht om te intensiveren.,Laat de sluitknop los, klik op de stap-op-af-knop om te gaan naar boven of naar beneden.
Noodsluiting: Aanbrengen noodremknop Wanneer er tijdens de test abnormale omstandigheden optreden, wordt deze knop ingeschakeldde hoofdtoevoer wordt onmiddellijk afgesneden om de veiligheid van het testpersoneel en de apparatuur te beschermen..
